Elektrischer Anschluss
4.9.1. Stromversorgung
32
■
Der Anschluss der Luft / Wasser-Wärmepumpe darf nur von Elektrofachkräften vorgenommen
werden.
■
Bei der Montage und Elektroinstallation sind die geltenden Vorschriften zu beachten, insbesondere
VDE 0100 mit den entsprechenden Teilen.
■
Die Luft / Wasser-Wärmepumpe wird ohne Anschlussleitungen geliefert. Sie darf nur mit der auf
dem Typenschild angegebenen Bemessungsspannung betrieben werden.
■
Die Bauart der Luft / Wasser-Wärmepumpe entspricht den sicherheitstechnischen Anforderungen
im Rahmen des Geräte- und Produktsicherheitsgesetzes sowie den einschlägigen Bestimmungen
der EG-Richtlinien.
■
Die Anschlussleitung zwischen Netz und Anschlussklemmen muss zur Entlastung fest verlegt wer-
den.
■
Verwenden Sie zum Anschluss an das Netz gebäudeseitig eine 3-phasige Gerätesicherung (3-pha-
sig schaltend).
■
Beim Anschluss an die Anschlussklemmen muss der Schutzleiter ca. 50 mm länger sein als die
Phasenleiter.

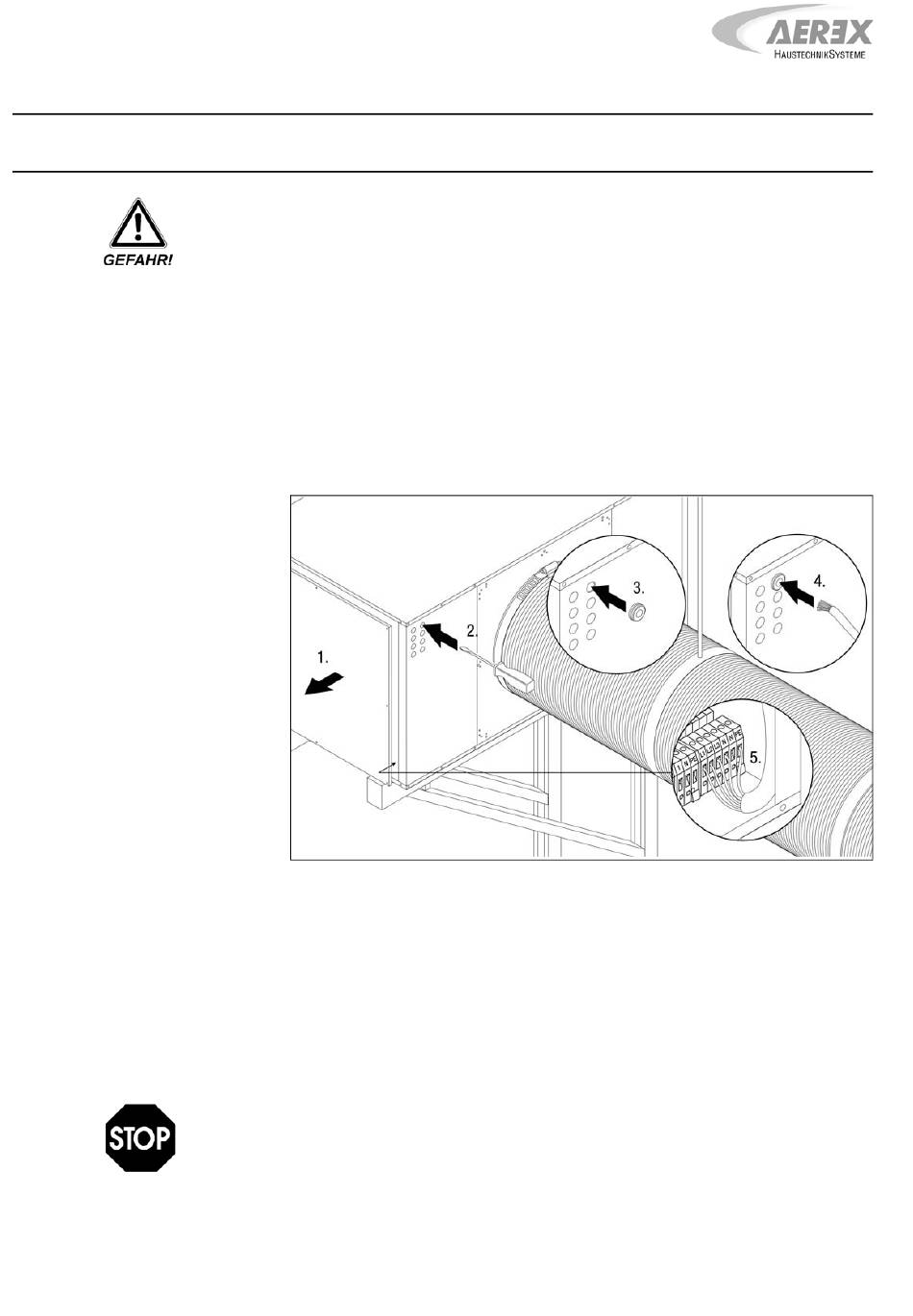

1. Entfernen Sie die vordere Gehäuseabdeckung, um an die Anschlussklemmen zu gelangen.
Lösen Sie hierbei auch den Schutzleiteranschluss innerhalb des Gerätes.
2. Brechen Sie vorsichtig mit einem Schraubendreher den Verschluss der Kabeldurchführung heraus.
3. Setzen Sie einen Kabelschutz (Membrantülle) oder eine Kabelverschraubung in die Öffnung ein,
um die Leitung vor den scharfen Kanten des Gehäuses zu schützen.
4. Führen Sie die Leitung durch den Kabelschutz / die Verschraubung und verlegen Sie sie seitlich im
Innern des Gehäuses.
5. Schließen Sie die Zuleitung an die gekennzeichneten Anschlussklemmen an.
6. Befestigen Sie die vordere Gehäuseabdeckung nach Beendigung der folgenden Montageschritte.
Schließen Sie vor der Befestigung der Abdeckung den Schutzleiteranschluss korrekt an.
Die Verkleidungen der Luft / Wasser-Wärmepumpe sind an dem Schutzleiter angeschlossen.
Die Verkleidungen müssen beim Demontieren von dem Schutzleiter getrennt werden.
Beim Montieren ist dieser wieder anzuschließen.
