438-II
Bedienungshandbuch
Bildschirm „Derating"
NEMA gibt Richtlinien für die Anwendung von Induktionsmotoren auf die Merkmale des
Energieversorgungssystems. Der NEMA-Standard MG 1 2014 empfiehlt die Reduzierung (Derating) der
zulässigen Motorlast, wenn im Energieversorgungssystem Spannungsasymmetrie oder
Oberschwingungsspannungen vorhanden sind.
Der Bildschirm „Derating" ist nicht verfügbar, wenn der Antrieb mit regelbarer Drehzahl
auf JA eingestellt ist.
Unsymmetrie Spannung
Wenn die Phasenspannungen an einem mehrphasigen Induktionsmotor ungleich sind, führt dies zu
asymmetrischen Strömen in den Statorwicklungen. Ein geringer Prozentsatz an Spannungsasymmetrie
bewirkt einen sehr viel höheren Prozentsatz an Stromasymmetrie. Daher ist der Temperaturanstieg eines
Motors, der bei einer bestimmten Last und einem bestimmten Prozentsatz an Spannungsasymmetrie
betrieben wird, höher als bei einem Motor, der unter gleichen Bedingungen mit Spannungssymmetrie
betrieben wird.
Prozentsatz Spannungsasymmetrie = 100x (maximale Spannungsabweichung von der durchschnittlichen
Spannung)/durchschnittliche Spannung

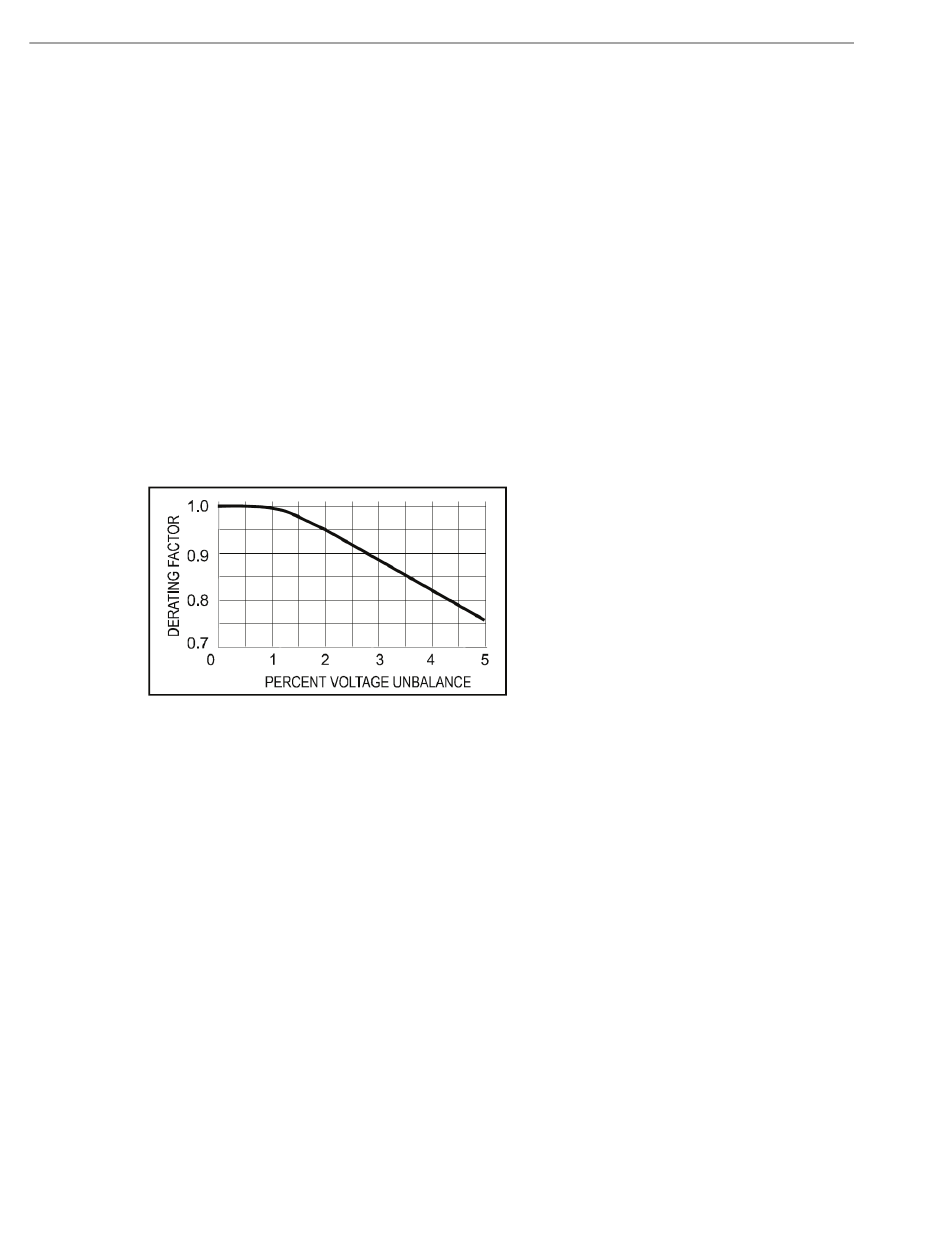

Sind die Spannungen asymmetrisch, so muss die zulässige Motorlast reduziert werden. Die folgende
Derating-Kurve wird von NEMA für Motoren mit normalem Start-Drehmoment empfohlen und wurde im
Bildschirm „NEMA Derating" (NEMA-Derating) umgesetzt.
12
