4. Verbinden Sie den Leitungsstecker der neuen Batterie mit dem Gegenstecker im Lüfter‑/

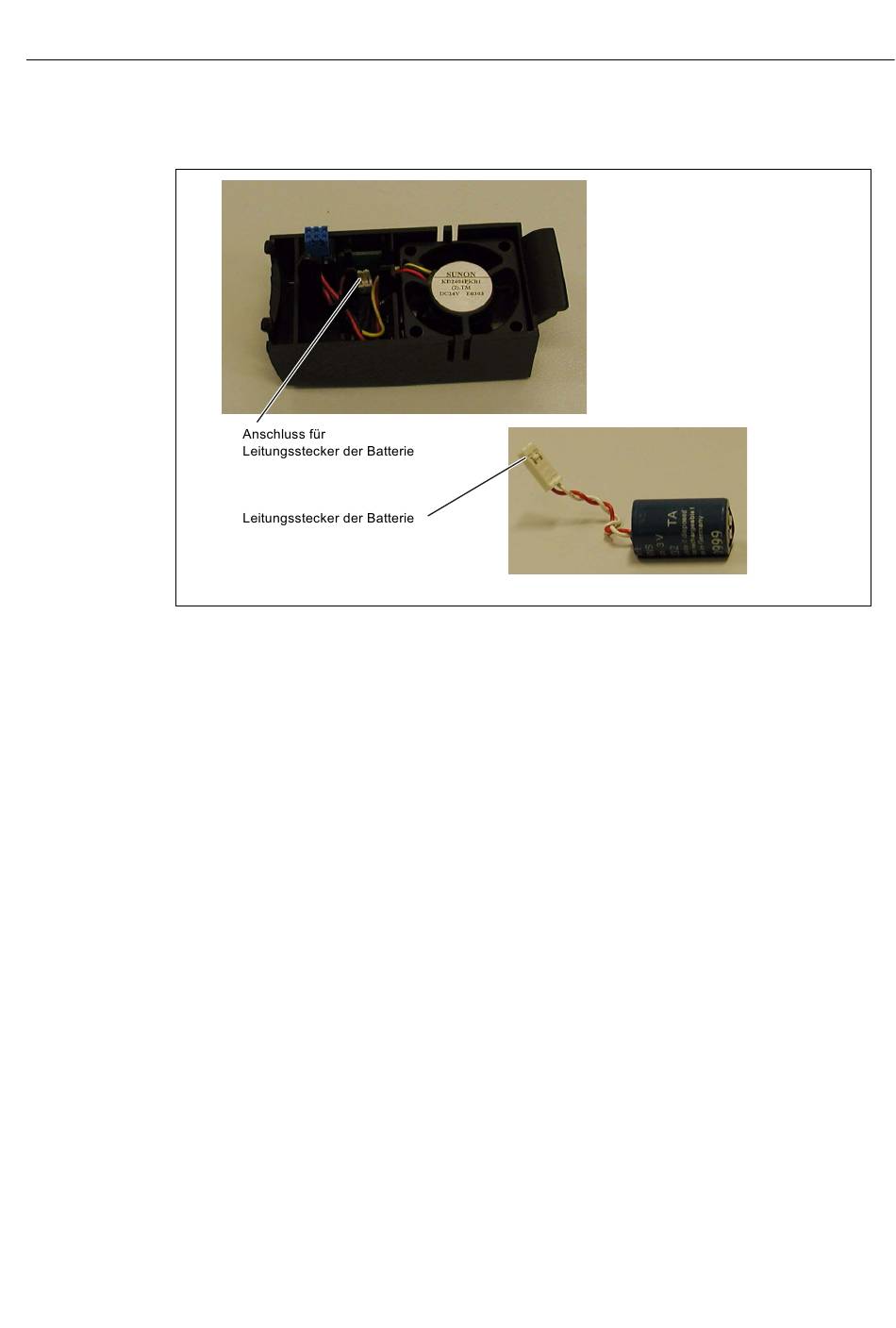

Bild 7-3
5. Halten Sie das Lüfter-/Batteriemodul schräg nach vorne gekippt mit der offenen Seite nach
6. Schieben Sie die Kunststoffschiene wieder in die Aussparungen an der Unterseite der
7. Kippen Sie das Lüfter-/Batteriemodul nach oben, bis die vordere Verriegelung einschnappt.
SIMOTION D4x5
Gerätehandbuch, 04/2014
Batteriemodul und drücken Sie die Batterie ein.
Batterie im Lüfter-/Batteriemodul wechseln
oben (Batterie sichtbar).
Control Unit ein.
Die elektrische Verbindung zwischen Lüfter‑/Batteriemodul und Control Unit erfolgt
automatisch.
