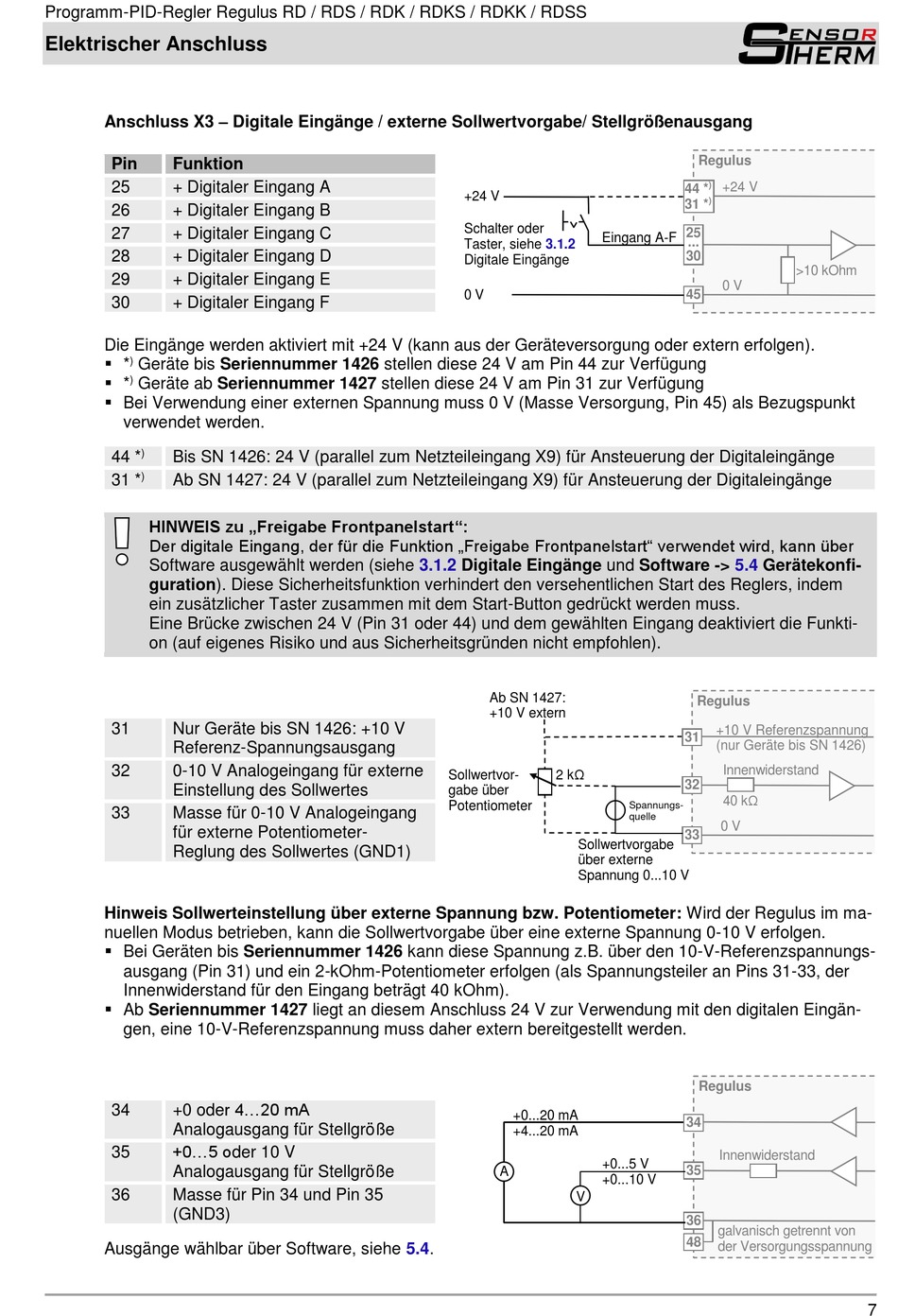

SensorTherm Regulus RD Betriebsanleitung Seite 7

Programm-PID-Regler Regulus RD / RDS / RDK / RDKS / RDKK / RDSS
Elektrischer Anschluss
Anschluss X3 – Digitale Eingänge / externe Sollwertvorgabe/ Stellgrößenausgang
Pin Funktion
25 + Digitaler Eingang A
26 + Digitaler Eingang B
27 + Digitaler Eingang C
28 + Digitaler Eingang D
29 + Digitaler Eingang E
30 + Digitaler Eingang F
Die Eingänge werden aktiviert mit +24 V (kann aus der Geräteversorgung oder extern erfolgen).
 *
)
Geräte bis Seriennummer 1426 stellen diese 24 V am Pin 44 zur Verfügung
 *
) Geräte ab Seriennummer 1427 stellen diese 24 V am Pin 31 zur Verfügung
 Bei Verwendung einer externen Spannung muss 0 V (Masse Versorgung, Pin 45) als Bezugspunkt
verwendet werden.
)
44 * Bis SN 1426: 24 V (parallel zum Netzteileingang X9) für Ansteuerung der Digitaleingänge
)
31 * Ab SN 1427: 24 V (parallel zum Netzteileingang X9) für Ansteuerung der Digitaleingänge
HINWEIS zu „Freigabe Frontpanelstart":
Der digitale Eingang, der für die Funktion „Freigabe Frontpanelstart" verwendet wird, kann über
Software ausgewählt werden (siehe
guration). Diese Sicherheitsfunktion verhindert den versehentlichen Start des Reglers, indem
ein zusätzlicher Taster zusammen mit dem Start-Button gedrückt werden muss.
Eine Brücke zwischen 24 V (Pin 31 oder 44) und dem gewählten Eingang deaktiviert die Funkti-
on (auf eigenes Risiko und aus Sicherheitsgründen nicht empfohlen).
31 Nur Geräte bis SN 1426: +10 V
Referenz-Spannungsausgang
32 0-10 V Analogeingang für externe
Einstellung des Sollwertes
33 Masse für 0-10 V Analogeingang
für externe Potentiometer-
Reglung des Sollwertes (GND1)
Hinweis Sollwerteinstellung über externe Spannung bzw. Potentiometer: Wird der Regulus im ma-
nuellen Modus betrieben, kann die Sollwertvorgabe über eine externe Spannung 0-10 V erfolgen.
 Bei Geräten bis Seriennummer 1426 kann diese Spannung z.B. über den 10-V-Referenzspannungs-
ausgang (Pin 31) und ein 2-kOhm-Potentiometer erfolgen (als Spannungsteiler an Pins 31-33, der
Innenwiderstand für den Eingang beträgt 40 kOhm).
 Ab Seriennummer 1427 liegt an diesem Anschluss 24 V zur Verwendung mit den digitalen Eingän-
gen, eine 10-V-Referenzspannung muss daher extern bereitgestellt werden.
+0 oder 4...20 mA
34
Analogausgang für Stellgröße
+0...5 oder 10 V
35
Analogausgang für Stellgröße
36 Masse für Pin 34 und Pin 35
(GND3)
Ausgänge wählbar über Software, siehe 5.4.
+24 V
Schalter oder
Taster, siehe 3.1.2
Digitale Eingänge
0 V
3.1.2 Digitale Eingänge und Software ->
Ab SN 1427:
+10 V extern
Sollwertvor- 2 kΩ
gabe über
Potentiometer
Sollwertvorgabe
über externe
Spannung 0...10 V
+0...20 mA
+4...20 mA
A
V
Regulus
) +24 V
44 *
)
31 *
25
Eingang A-F
...
30
0 V
45
5.4 Gerätekonfi-
Regulus
+10 V Referenzspannung
31
(nur Geräte bis SN 1426)
Innenwiderstand
32
40 kΩ
Spannungs-
quelle
0 V
33
Regulus
34
Innenwiderstand
+0...5 V
35
+0...10 V
36
galvanisch getrennt von
48
der Versorgungsspannung
>10 kOhm
7
