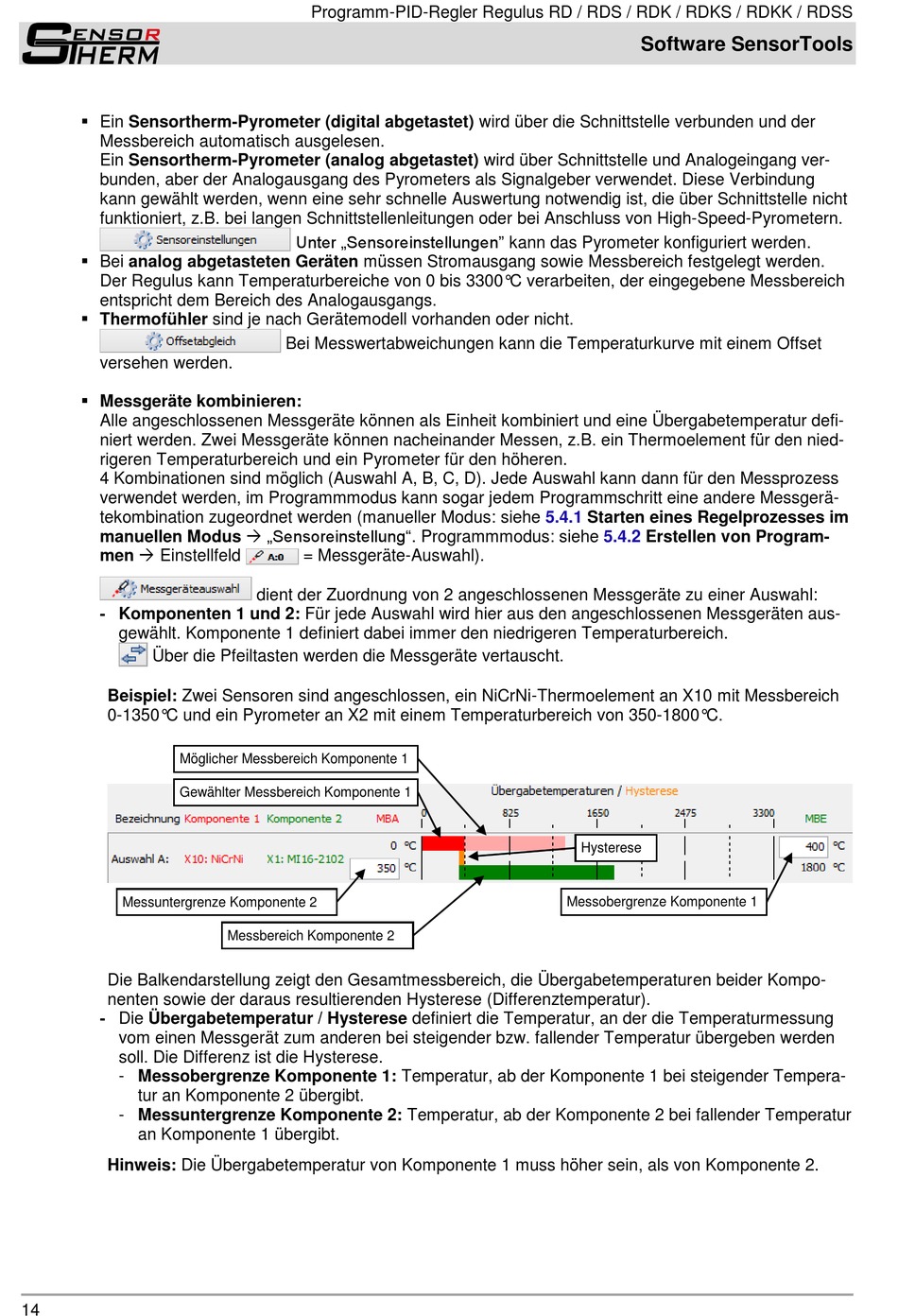

 Ein Sensortherm-Pyrometer (digital abgetastet) wird über die Schnittstelle verbunden und der
Messbereich automatisch ausgelesen.
Ein Sensortherm-Pyrometer (analog abgetastet) wird über Schnittstelle und Analogeingang ver-
bunden, aber der Analogausgang des Pyrometers als Signalgeber verwendet. Diese Verbindung
kann gewählt werden, wenn eine sehr schnelle Auswertung notwendig ist, die über Schnittstelle nicht
funktioniert, z.B. bei langen Schnittstellenleitungen oder bei Anschluss von High-Speed-Pyrometern.
 Bei analog abgetasteten Geräten müssen Stromausgang sowie Messbereich festgelegt werden.
Der Regulus kann Temperaturbereiche von 0 bis 3300°C verarbeiten, der eingegebene Messbereich
entspricht dem Bereich des Analogausgangs.
 Thermofühler sind je nach Gerätemodell vorhanden oder nicht.
versehen werden.
 Messgeräte kombinieren:
Alle angeschlossenen Messgeräte können als Einheit kombiniert und eine Übergabetemperatur defi-
niert werden. Zwei Messgeräte können nacheinander Messen, z.B. ein Thermoelement für den nied-
rigeren Temperaturbereich und ein Pyrometer für den höheren.
4 Kombinationen sind möglich (Auswahl A, B, C, D). Jede Auswahl kann dann für den Messprozess
verwendet werden, im Programmmodus kann sogar jedem Programmschritt eine andere Messgerä-
tekombination zugeordnet werden (manueller Modus: siehe
manuellen Modus  „Sensoreinstellung". Programmmodus: siehe
men  Einstellfeld
- Komponenten 1 und 2: Für jede Auswahl wird hier aus den angeschlossenen Messgeräten aus-
gewählt. Komponente 1 definiert dabei immer den niedrigeren Temperaturbereich.
Über die Pfeiltasten werden die Messgeräte vertauscht.
Beispiel: Zwei Sensoren sind angeschlossen, ein NiCrNi-Thermoelement an X10 mit Messbereich
0-1350°C und ein Pyrometer an X2 mit einem Temperaturbereich von 350-1800°C.
Möglicher Messbereich Komponente 1
Gewählter Messbereich Komponente 1
Messuntergrenze Komponente 2
Die Balkendarstellung zeigt den Gesamtmessbereich, die Übergabetemperaturen beider Kompo-
nenten sowie der daraus resultierenden Hysterese (Differenztemperatur).
- Die Übergabetemperatur / Hysterese definiert die Temperatur, an der die Temperaturmessung
vom einen Messgerät zum anderen bei steigender bzw. fallender Temperatur übergeben werden
soll. Die Differenz ist die Hysterese.
- Messobergrenze Komponente 1: Temperatur, ab der Komponente 1 bei steigender Tempera-
tur an Komponente 2 übergibt.
- Messuntergrenze Komponente 2: Temperatur, ab der Komponente 2 bei fallender Temperatur
an Komponente 1 übergibt.
Hinweis: Die Übergabetemperatur von Komponente 1 muss höher sein, als von Komponente 2.
