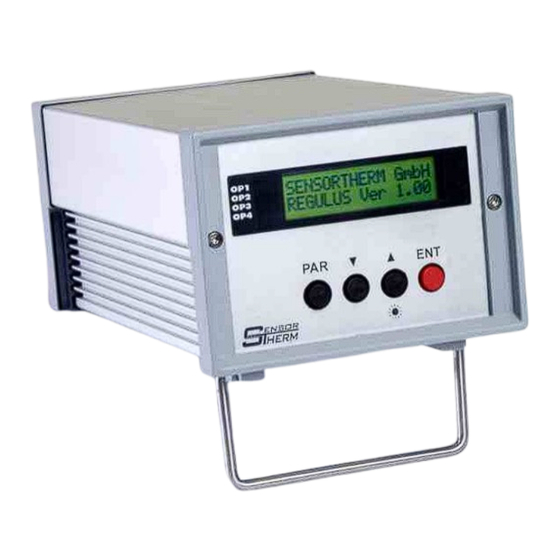

SensorTherm Regulus RP18 Zusatzbeschreibung
Inhaltsverzeichnis
Verwandte Anleitungen für SensorTherm Regulus RP18
Inhaltszusammenfassung für SensorTherm Regulus RP18
- Seite 1 Zusatzbeschreibung Programm - Regler Regulus RP18 PID – Regler Ab Firmware 1.18...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheit................3 Einführung................4 Betriebsmodi Spitzenerkennung........4 3.1 Beschreibung des Betriebs mit Spitzenerkennung....5 3.2 Parameter der Spitzenerkennung........... 6 Elektrische Installation............7 Regulus RP18 - 2 -... -
Seite 3: Sicherheit
Version 1.26 oder höher der Software . Ältere Versionen der Software sind zum einen nicht in der Lage alle Parameter des Regulus RP18 einzustellen, zum anderen könnten unvorhersehbare Zustände in der Software auftreten. Arbeiten Sie deshalb immer mit der neusten Version. -
Seite 4: Einführung
2. Einführung Regulus RP18 Der digitale Programm–Regler ermöglicht in Metis Sirius Verbindung mit einem Pyrometer der Serie oder Prozesse mit schnellen Temperaturänderungen berührungslos zu regeln. Dabei ist neben einem stand–alone Betrieb auch Fernsteuerung über eine digitale Schnittstelle (RS232) möglich. Diese Anleitung beschreibt nicht den kompletten Leistungsumfang des Programmreglers, sondern lediglich die zusätzlichen Möglichkeit, welche die... -
Seite 5: Beschreibung Des Betriebs Mit Spitzenerkennung
Es ist zu beachten, dass bei negativen Spitzen die Erkennungsdifferenz größer als die Aktivierungsdifferenz sein sollte, damit wirklich eine negative Spitze erkannt wird. Ansonsten würde das System sofort nach dem Durchschreiten der Aktivierungsdifferenz zum nächsten Programmschritt weiterwandern. Regulus RP18 - 5 -... -
Seite 6: Parameter Der Spitzenerkennung
Temperaturspitze detektiert werden muss Modus Art der gesuchten Temperaturspitze. Eine negative Spitze liegt unterhalb Sollwertes, eine positive Spitze oberhalb Aktivierungsschwelle T Sollwert - T Erkennungsschwelle T bei negativer Spitze: Sollwert - T bei positiver Spitze: Sollwert + T Regulus RP18 - 6 -... -
Seite 7: Elektrische Installation
Betriebsspannung / Regelung deaktiviert (siehe Kapitel 3.1) 34 Mittelpunkt GK3 35 Öffner GK3 Kontakt geschlossen bei Sollwert 3 unterschritten / Kohle in Heizstellung 36 Schließer GK3 Kontakt geschlossen bei Sollwert 3 überschritten / Gerät ohne Betriebsspannung / Kohle in Grundstellung Regulus RP18 - 7 -... - Seite 8 19 Eingang Pilotlicht 20 Eingang Maximalwert extern löschen 21 + Eingang für Kontakt Regelung/Programm starten (siehe Schaltbeispiel) 22 - Eingang für Kontakt Regelung/Programm starten (siehe Schaltbeispiel) 23 Anschluss für Umschaltung Regelausgang 24 Anschluss für Umschaltung Regelausgang Regulus RP18 - 8 -...
- Seite 9 Regulus RP18 - 9 -...
- Seite 10 Regulus RP18 - 10 -...
- Seite 11 Regulus RP18 - 11 -...
- Seite 12 +49 (0)2335 / 8483 - 62 Email: luckenbach@sensortherm.de Technisches Büro Süd: Technical Support Office South: Eichholzstraße 16 D-86899 Landsberg Tel.: +49 (0)8191 / 4286 - 86 Fax: +49 (0)8191 / 4286 - 87 Email: lex@sensortherm.de Stand: Status: 06/2009 Regulus RP18 - 12 -...
