5.5

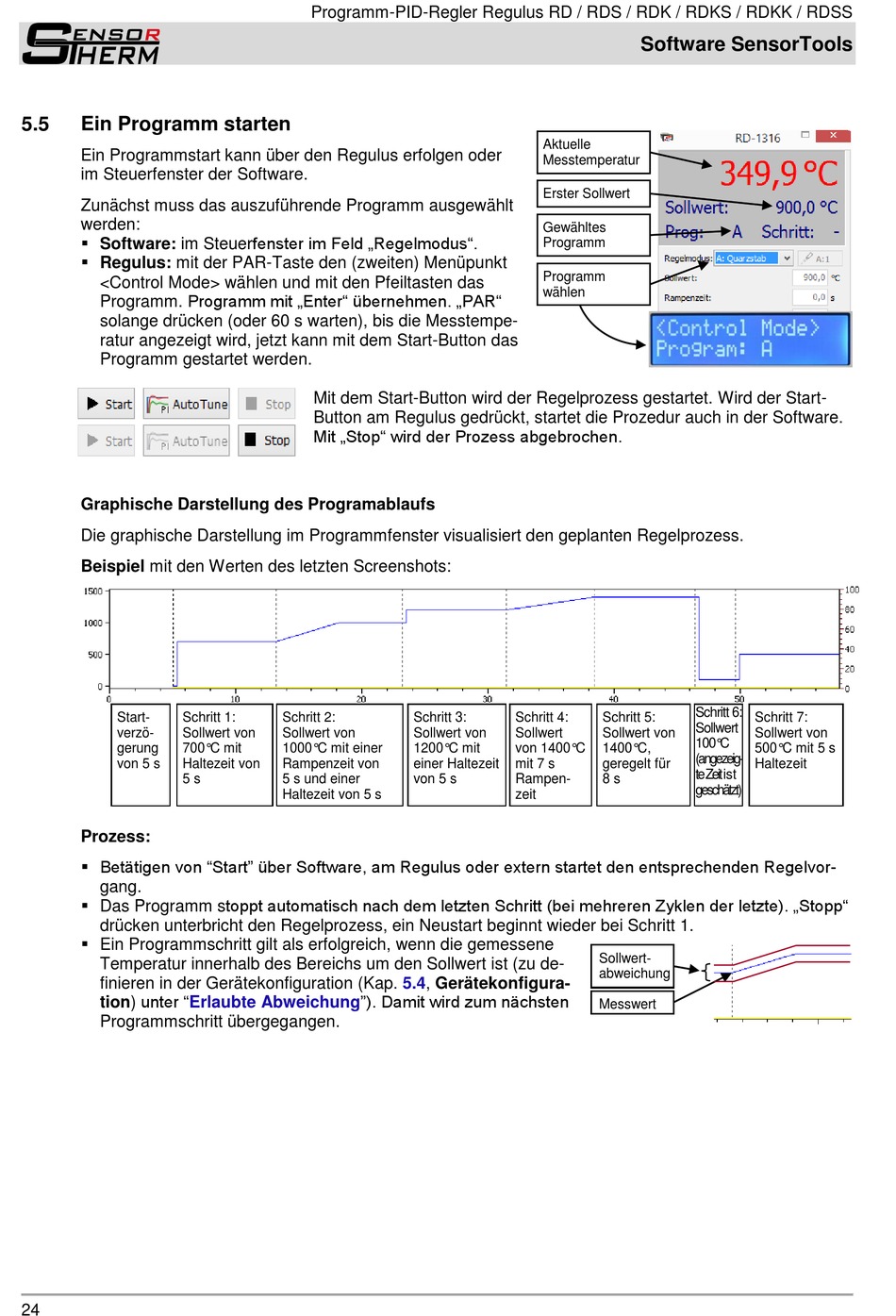

Ein Programm starten

Ein Programmstart kann über den Regulus erfolgen oder
im Steuerfenster der Software.
Zunächst muss das auszuführende Programm ausgewählt
werden:
 Software: im Steuerfenster im Feld „Regelmodus".
 Regulus: mit der PAR-Taste den (zweiten) Menüpunkt
<Control Mode> wählen und mit den Pfeiltasten das
Programm. Programm mit „Enter" übernehmen. „PAR"
solange drücken (oder 60 s warten), bis die Messtempe-
ratur angezeigt wird, jetzt kann mit dem Start-Button das
Programm gestartet werden.
Graphische Darstellung des Programablaufs
Die graphische Darstellung im Programmfenster visualisiert den geplanten Regelprozess.
Beispiel mit den Werten des letzten Screenshots:
Start- Schritt 1:
verzö- Sollwert von
gerung 700°C mit
von 5 s Haltezeit von
5 s
Prozess:
 Betätigen von "Start" über Software, am Regulus oder extern startet den entsprechenden Regelvor-
gang.
 Das Programm stoppt automatisch nach dem letzten Schritt (bei mehreren Zyklen der letzte). „Stopp"
drücken unterbricht den Regelprozess, ein Neustart beginnt wieder bei Schritt 1.
 Ein Programmschritt gilt als erfolgreich, wenn die gemessene
Temperatur innerhalb des Bereichs um den Sollwert ist (zu de-
finieren in der Gerätekonfiguration (Kap. 5.4, Gerätekonfigura-
tion) unter "Erlaubte
Programmschritt übergegangen.
24
Programm-PID-Regler Regulus RD / RDS / RDK / RDKS / RDKK / RDSS
Mit dem Start-Button wird der Regelprozess gestartet. Wird der Start-
Button am Regulus gedrückt, startet die Prozedur auch in der Software.
Mit „Stop" wird der Prozess abgebrochen.
Schritt 2: Schritt 3:
Sollwert von Sollwert von
1000°C mit einer 1200°C mit
Rampenzeit von einer Haltezeit
5 s und einer von 5 s
Haltezeit von 5 s
Abweichung"). Damit wird zum nächsten
Software SensorTools
Aktuelle
Messtemperatur
Erster Sollwert
Gewähltes
Programm
Programm
wählen
Schritt 4: Schritt 5:
Sollwert Sollwert von
von 1400°C 1400°C,
mit 7 s geregelt für
Rampen- 8 s
zeit
Sollwert-
abweichung
Messwert
Schritt 6:
Schritt 7:
Sollwert
Sollwert von
100°C
500°C mit 5 s
(angezeig-
Haltezeit
te Zei t ist
geschätzt)
