- Analogausgänge (siehe 3.1.4)
Messtemperatur (Istwert-Ausgang) / Stellausgang: Wählen Sie den benötigten Ausgang für das
angeschlossene Gerät.
- Periodendauer (nur verfügbar, wenn 10 V PWM als Stellausgang gewählt ist): Wählen Sie den
Wert entsprechend des angeschlossenen Gerätes.
- Anpassung: Der Messbereichsumfang verkleinert werden, um ihn an besondere Messumstände
anzupassen.

Der Test-Button an den Analogausgängen ist zum Testen der Funktionalität des jeweili-
gen Ausgangs.
Durch Verschieben des Schie-
bereglers oder durch Eingabe
von passenden Werten sollte
der Ausgang entsprechende
Werte ausgeben.
Der Ausgang wird nur aktiviert,
wenn der Haken bei „ein" ge-
setzt wird.
Als Hinweis für die aktivierte
Funktion blinkt am Regulus das
Wort „Testfunction".
 Digitale Eingänge zuweisen (siehe 3.1.2)
Wählen Sie im Listenfeld für jeden (angeschlossenen) Eingang die gewünschte Funktion.
 Digitale Ausgänge zuweisen (siehe 0)
Wählen Sie im Listenfeld für jeden verwendeten Ausgang die gewünschte Funktion.
Jeder Ausgang hat entsprechende Einstellungen in der Zeile neben der Ausgangsfunktion.
 Schaltwert: Nur verfügbar, wenn "Grenzwertausgang" gewählt ist.
 Hysterese: Nur verfügbar, wenn "Grenzwertausgang" gewählt ist.
 Logik: Generelle Funktion des Ausgangs: NO: „Normally Open" oder NC: „Normally Closed"
 Erweiterte Einstellungen (abhängig von der gewählten Ausgangsfunktion):
Zeiteinstellungen: Eine Aktivierungszeit und Haltezeit können gewählt werden:
- Aktivierungszeit: Die Auswahl "sofort" aktiviert den Ausgang sofort bei Ereigniseintritt.
Die Eingabe einer Zeit zwischen 1 und 65535 ms verzögert die Aktivierung entsprechend.
- Haltezeit: Mit dieser Zeit kann der Ausgang entsprechend länger aktiv gehalten werden, als das
Ursprungssignal das vorgibt.
- keine: Signal nur während der Funktion aktiv.
- bis Regelstart: Signal ist aktiv bis zum nächsten Startprozess (von einem Programm oder bei
manuellem Start).
- Zeitangabe zwischen 1 und 65534 ms: Signal wird nach Aktivierung für die Zeit gehalten.
 Bezug: zum Auswählen, welche Messtemperatur für die Ausgangssteuerung verwendet werden soll
(welches Pyrometer bzw. welcher Sensor oder Sensorkombination).

Hinweis: dieser Ausgang setzt die Zeiteinstellungen
( ) auf 0):
- Stellgrößenschwelle: Legt fest, ab welcher Stell-
größe der Ausgang aktiviert werden soll (minimale
Generatorleistung, wenn dieser nicht kontinuierlich
bis 0% regeln kann. Unter dem eingegebenen Wert ist die Regelfunktion ausgeschaltet)
- Anzugsverifizierung: legt fest, wie lange die Stellgröße die Stellgrößenschwelle ununterbrochen
erreichen muss, damit der Ausgang aktiviert wird.
- Abfallverifizierung: legt fest, wie lange die Stellgröße die Stellgrößenschwelle ununterbrochen
unterschreiten muss, damit der Ausgang deaktiviert wird.
- Startverzögerung: Verzögert die Prüfung der Stellgrößenschwelle nach einem Reglerstart.
- Ausgangsaktivierung durch Regelstart: Setzt den Ausgang ohne Prüfung der Anzugsverifizie-
rungszeit und Startverzögerung direkt beim Regelungsstart.
16
Programm-PID-Regler Regulus RD / RDS / RDK / RDKS / RDKK / RDSS

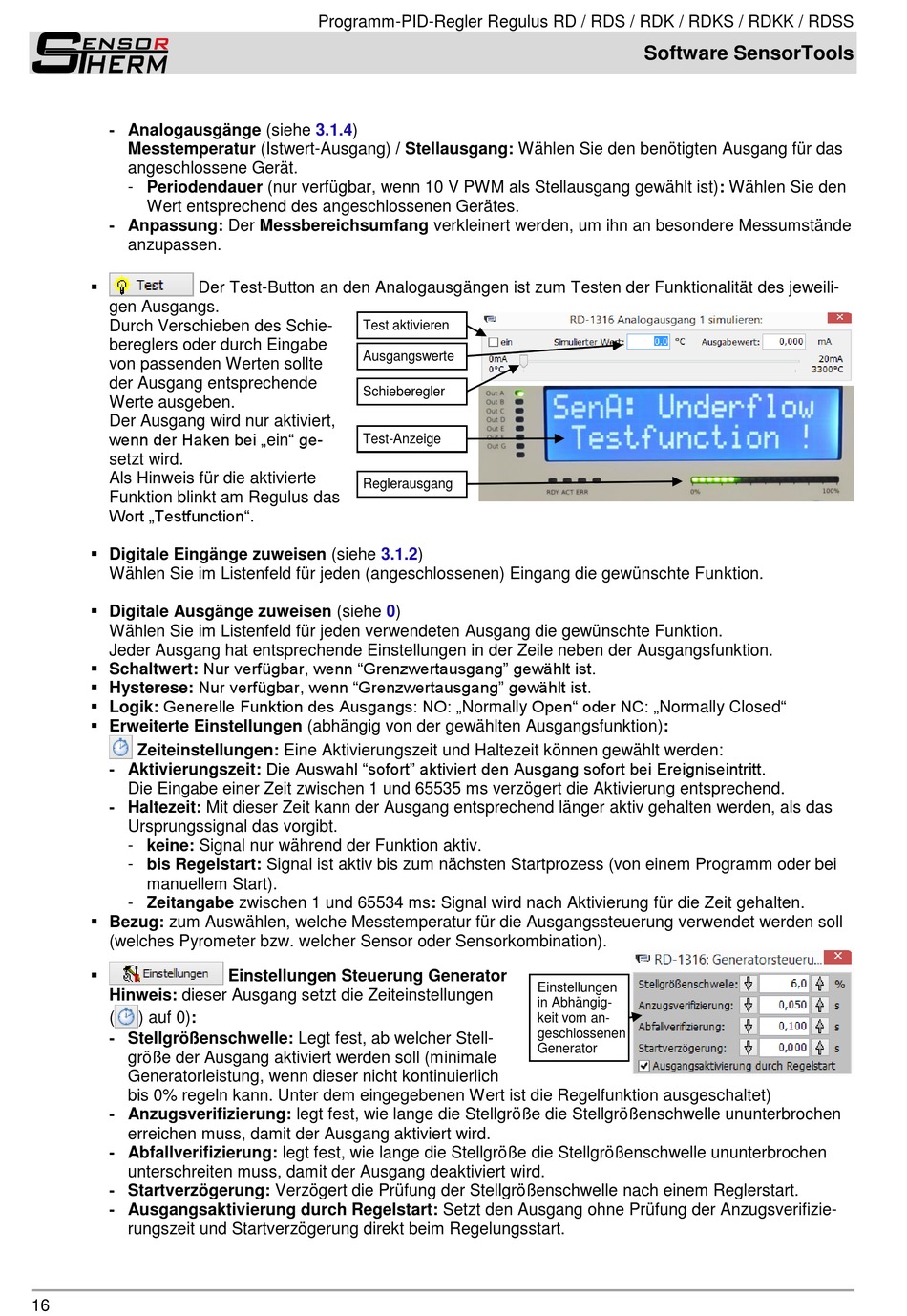

Test aktivieren
