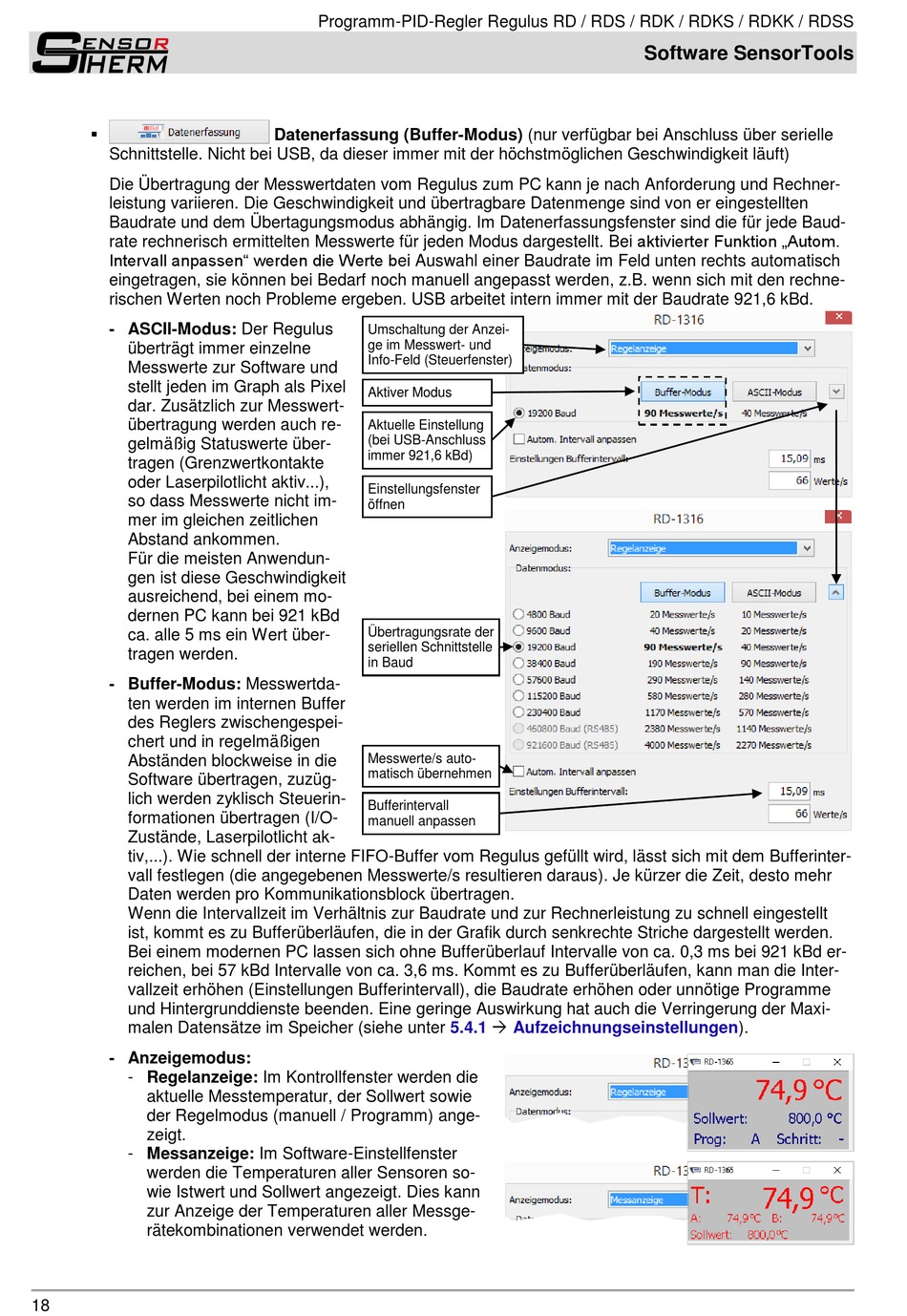

SensorTherm Regulus RD Betriebsanleitung Seite 18


Schnittstelle. Nicht bei USB, da dieser immer mit der höchstmöglichen Geschwindigkeit läuft)
Die Übertragung der Messwertdaten vom Regulus zum PC kann je nach Anforderung und Rechner-
leistung variieren. Die Geschwindigkeit und übertragbare Datenmenge sind von er eingestellten
Baudrate und dem Übertagungsmodus abhängig. Im Datenerfassungsfenster sind die für jede Baud-
rate rechnerisch ermittelten Messwerte für jeden Modus dargestellt. Bei aktivierter Funktion „Autom.
Intervall anpassen" werden die Werte bei Auswahl einer Baudrate im Feld unten rechts automatisch
eingetragen, sie können bei Bedarf noch manuell angepasst werden, z.B. wenn sich mit den rechne-
rischen Werten noch Probleme ergeben. USB arbeitet intern immer mit der Baudrate 921,6 kBd.
- ASCII-Modus: Der Regulus
überträgt immer einzelne
Messwerte zur Software und
stellt jeden im Graph als Pixel
dar. Zusätzlich zur Messwert-
übertragung werden auch re-
gelmäßig Statuswerte über-
tragen (Grenzwertkontakte
oder Laserpilotlicht aktiv...),
so dass Messwerte nicht im-
mer im gleichen zeitlichen
Abstand ankommen.
Für die meisten Anwendun-
gen ist diese Geschwindigkeit
ausreichend, bei einem mo-
dernen PC kann bei 921 kBd
ca. alle 5 ms ein Wert über-
tragen werden.
- Buffer-Modus: Messwertda-
ten werden im internen Buffer
des Reglers zwischengespei-
chert und in regelmäßigen
Abständen blockweise in die
Software übertragen, zuzüg-
lich werden zyklisch Steuerin-
formationen übertragen (I/O-
Zustände, Laserpilotlicht ak-
tiv,...). Wie schnell der interne FIFO-Buffer vom Regulus gefüllt wird, lässt sich mit dem Bufferinter-
vall festlegen (die angegebenen Messwerte/s resultieren daraus). Je kürzer die Zeit, desto mehr
Daten werden pro Kommunikationsblock übertragen.
Wenn die Intervallzeit im Verhältnis zur Baudrate und zur Rechnerleistung zu schnell eingestellt
ist, kommt es zu Bufferüberläufen, die in der Grafik durch senkrechte Striche dargestellt werden.
Bei einem modernen PC lassen sich ohne Bufferüberlauf Intervalle von ca. 0,3 ms bei 921 kBd er-
reichen, bei 57 kBd Intervalle von ca. 3,6 ms. Kommt es zu Bufferüberläufen, kann man die Inter-
vallzeit erhöhen (Einstellungen Bufferintervall), die Baudrate erhöhen oder unnötige Programme
und Hintergrunddienste beenden. Eine geringe Auswirkung hat auch die Verringerung der Maxi-
malen Datensätze im Speicher (siehe unter
- Anzeigemodus:
- Regelanzeige: Im Kontrollfenster werden die
aktuelle Messtemperatur, der Sollwert sowie
der Regelmodus (manuell / Programm) ange-
zeigt.
- Messanzeige: Im Software-Einstellfenster
werden die Temperaturen aller Sensoren so-
wie Istwert und Sollwert angezeigt. Dies kann
zur Anzeige der Temperaturen aller Messge-
rätekombinationen verwendet werden.
18
Programm-PID-Regler Regulus RD / RDS / RDK / RDKS / RDKK / RDSS
Datenerfassung (Buffer-Modus) (nur verfügbar bei Anschluss über serielle
Umschaltung der Anzei-
ge im Messwert- und
Info-Feld (Steuerfenster)
Aktiver Modus
Aktuelle Einstellung
(bei USB-Anschluss
immer 921,6 kBd)
Einstellungsfenster
öffnen
Übertragungsrate der
seriellen Schnittstelle
in Baud
Messwerte/s auto-
matisch übernehmen
Bufferintervall
manuell anpassen
 Aufzeichnungseinstellungen).
5.4.1
Software SensorTools
