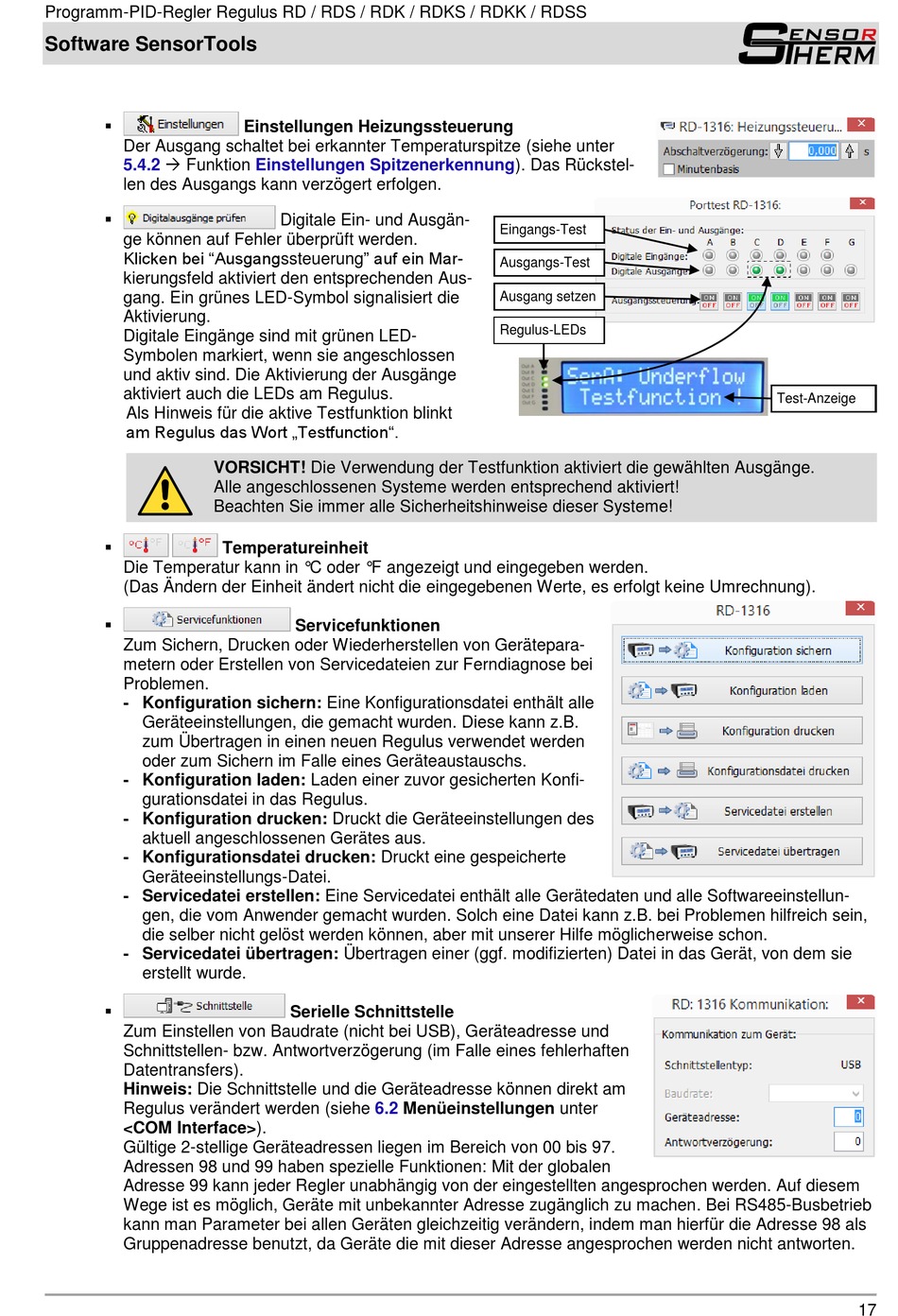

Programm-PID-Regler Regulus RD / RDS / RDK / RDKS / RDKK / RDSS
Software SensorTools

Der Ausgang schaltet bei erkannter Temperaturspitze (siehe unter
 Funktion
5.4.2
len des Ausgangs kann verzögert erfolgen.

ge können auf Fehler überprüft werden.
Klicken bei "Ausgangssteuerung" auf ein Mar-
kierungsfeld aktiviert den entsprechenden Aus-
gang. Ein grünes LED-Symbol signalisiert die
Aktivierung.
Digitale Eingänge sind mit grünen LED-
Symbolen markiert, wenn sie angeschlossen
und aktiv sind. Die Aktivierung der Ausgänge
aktiviert auch die LEDs am Regulus.
Als Hinweis für die aktive Testfunktion blinkt
am Regulus das Wort „Testfunction".
VORSICHT! Die Verwendung der Testfunktion aktiviert die gewählten Ausgänge.
Alle angeschlossenen Systeme werden entsprechend aktiviert!
Beachten Sie immer alle Sicherheitshinweise dieser Systeme!

Die Temperatur kann in °C oder °F angezeigt und eingegeben werden.
(Das Ändern der Einheit ändert nicht die eingegebenen Werte, es erfolgt keine Umrechnung).

Zum Sichern, Drucken oder Wiederherstellen von Gerätepara-
metern oder Erstellen von Servicedateien zur Ferndiagnose bei
Problemen.
- Konfiguration sichern: Eine Konfigurationsdatei enthält alle
Geräteeinstellungen, die gemacht wurden. Diese kann z.B.
zum Übertragen in einen neuen Regulus verwendet werden
oder zum Sichern im Falle eines Geräteaustauschs.
- Konfiguration laden: Laden einer zuvor gesicherten Konfi-
gurationsdatei in das Regulus.
- Konfiguration drucken: Druckt die Geräteeinstellungen des
aktuell angeschlossenen Gerätes aus.
- Konfigurationsdatei drucken: Druckt eine gespeicherte
Geräteeinstellungs-Datei.
- Servicedatei erstellen: Eine Servicedatei enthält alle Gerätedaten und alle Softwareeinstellun-
gen, die vom Anwender gemacht wurden. Solch eine Datei kann z.B. bei Problemen hilfreich sein,
die selber nicht gelöst werden können, aber mit unserer Hilfe möglicherweise schon.
- Servicedatei übertragen: Übertragen einer (ggf. modifizierten) Datei in das Gerät, von dem sie
erstellt wurde.

Zum Einstellen von Baudrate (nicht bei USB), Geräteadresse und
Schnittstellen- bzw. Antwortverzögerung (im Falle eines fehlerhaften
Datentransfers).
Hinweis: Die Schnittstelle und die Geräteadresse können direkt am
Regulus verändert werden (siehe
<COM Interface>).
Gültige 2-stellige Geräteadressen liegen im Bereich von 00 bis 97.
Adressen 98 und 99 haben spezielle Funktionen: Mit der globalen
Adresse 99 kann jeder Regler unabhängig von der eingestellten angesprochen werden. Auf diesem
Wege ist es möglich, Geräte mit unbekannter Adresse zugänglich zu machen. Bei RS485-Busbetrieb
kann man Parameter bei allen Geräten gleichzeitig verändern, indem man hierfür die Adresse 98 als
Gruppenadresse benutzt, da Geräte die mit dieser Adresse angesprochen werden nicht antworten.
Einstellungen Heizungssteuerung
Einstellungen Spitzenerkennung). Das Rückstel-
Digitale Ein- und Ausgän-
Temperatureinheit
Servicefunktionen
Serielle Schnittstelle
6.2
Eingangs-Test
Ausgangs-Test
Ausgang setzen
Regulus-LEDs
Menüeinstellungen unter
Test-Anzeige
