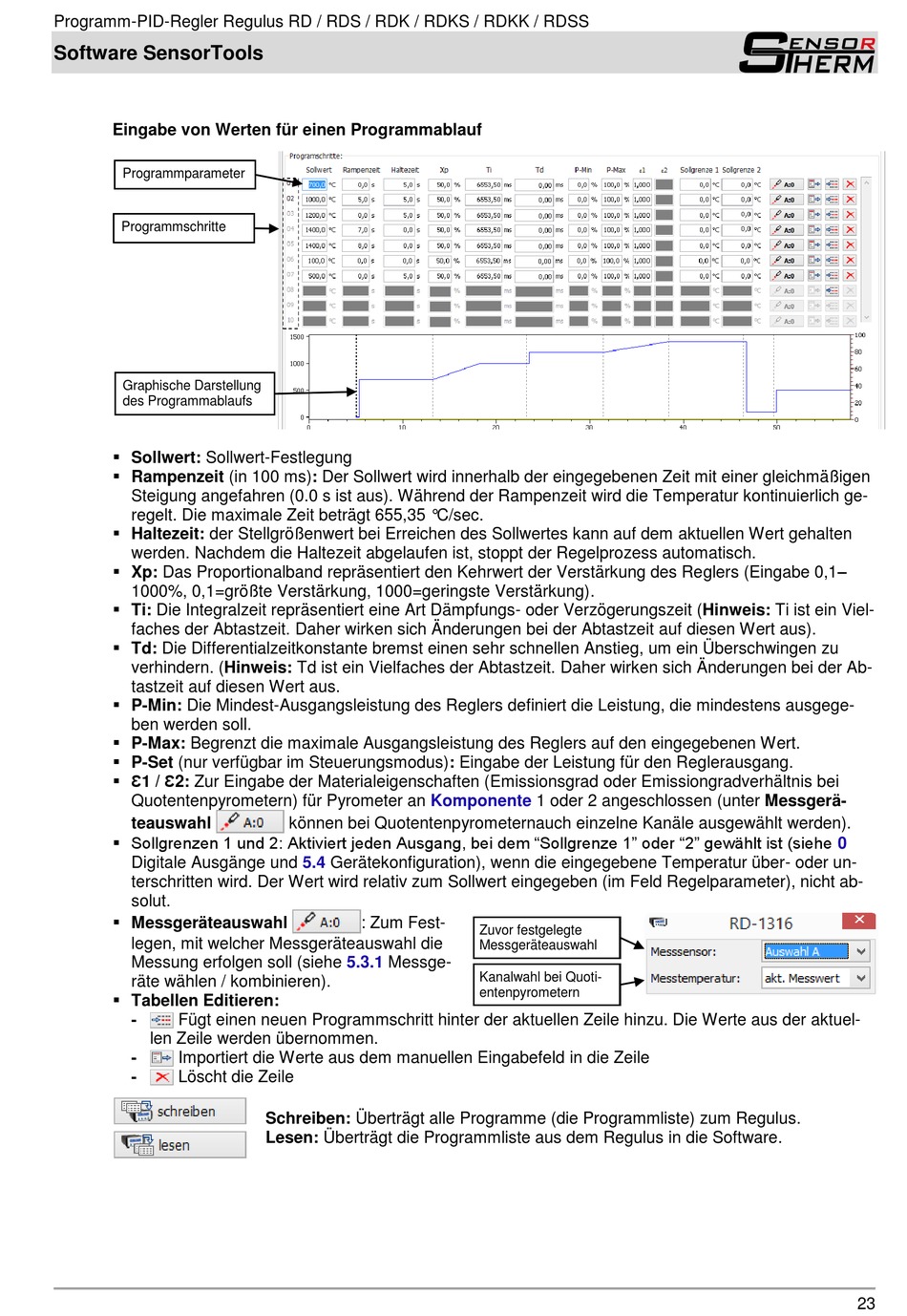

SensorTherm Regulus RD Betriebsanleitung Seite 23

Programm-PID-Regler Regulus RD / RDS / RDK / RDKS / RDKK / RDSS
Software SensorTools
Eingabe von Werten für einen Programmablauf
Programmparameter
Programmschritte
Graphische Darstellung
des Programmablaufs
 Sollwert: Sollwert-Festlegung
 Rampenzeit (in 100 ms): Der Sollwert wird innerhalb der eingegebenen Zeit mit einer gleichmäßigen
Steigung angefahren (0.0 s ist aus). Während der Rampenzeit wird die Temperatur kontinuierlich ge-
regelt. Die maximale Zeit beträgt 655,35 °C/sec.
 Haltezeit: der Stellgrößenwert bei Erreichen des Sollwertes kann auf dem aktuellen Wert gehalten
werden. Nachdem die Haltezeit abgelaufen ist, stoppt der Regelprozess automatisch.
 Xp: Das Proportionalband repräsentiert den Kehrwert der Verstärkung des Reglers (Eingabe 0,1–
1000%, 0,1=größte Verstärkung, 1000=geringste Verstärkung).
 Ti: Die Integralzeit repräsentiert eine Art Dämpfungs- oder Verzögerungszeit (Hinweis: Ti ist ein Viel-
faches der Abtastzeit. Daher wirken sich Änderungen bei der Abtastzeit auf diesen Wert aus).
 Td: Die Differentialzeitkonstante bremst einen sehr schnellen Anstieg, um ein Überschwingen zu
verhindern. (Hinweis: Td ist ein Vielfaches der Abtastzeit. Daher wirken sich Änderungen bei der Ab-
tastzeit auf diesen Wert aus.
 P-Min: Die Mindest-Ausgangsleistung des Reglers definiert die Leistung, die mindestens ausgege-
ben werden soll.
 P-Max: Begrenzt die maximale Ausgangsleistung des Reglers auf den eingegebenen Wert.
 P-Set (nur verfügbar im Steuerungsmodus): Eingabe der Leistung für den Reglerausgang.
 Ɛ1 / Ɛ2: Zur Eingabe der Materialeigenschaften (Emissionsgrad oder Emissiongradverhältnis bei
Quotentenpyrometern) für Pyrometer an
teauswahl
 Sollgrenzen 1 und 2: Aktiviert jeden Ausgang, bei dem "Sollgrenze 1" oder "2" gewählt ist (siehe
Digitale Ausgänge und
terschritten wird. Der Wert wird relativ zum Sollwert eingegeben (im Feld Regelparameter), nicht ab-
solut.
 Messgeräteauswahl
legen, mit welcher Messgeräteauswahl die
Messung erfolgen soll (siehe
räte wählen / kombinieren).
 Tabellen Editieren:
- Fügt einen neuen Programmschritt hinter der aktuellen Zeile hinzu. Die Werte aus der aktuel-
len Zeile werden übernommen.
- Importiert die Werte aus dem manuellen Eingabefeld in die Zeile
- Löscht die Zeile
Komponente
können bei Quotentenpyrometernauch einzelne Kanäle ausgewählt werden).
5.4 Gerätekonfiguration), wenn die eingegebene Temperatur über- oder un-
: Zum Fest-
5.3.1 Messge-
Schreiben: Überträgt alle Programme (die Programmliste) zum Regulus.
Lesen: Überträgt die Programmliste aus dem Regulus in die Software.
1 oder 2 angeschlossen (unter Messgerä-
Zuvor festgelegte
Messgeräteauswahl
Kanalwahl bei Quoti-
entenpyrometern
