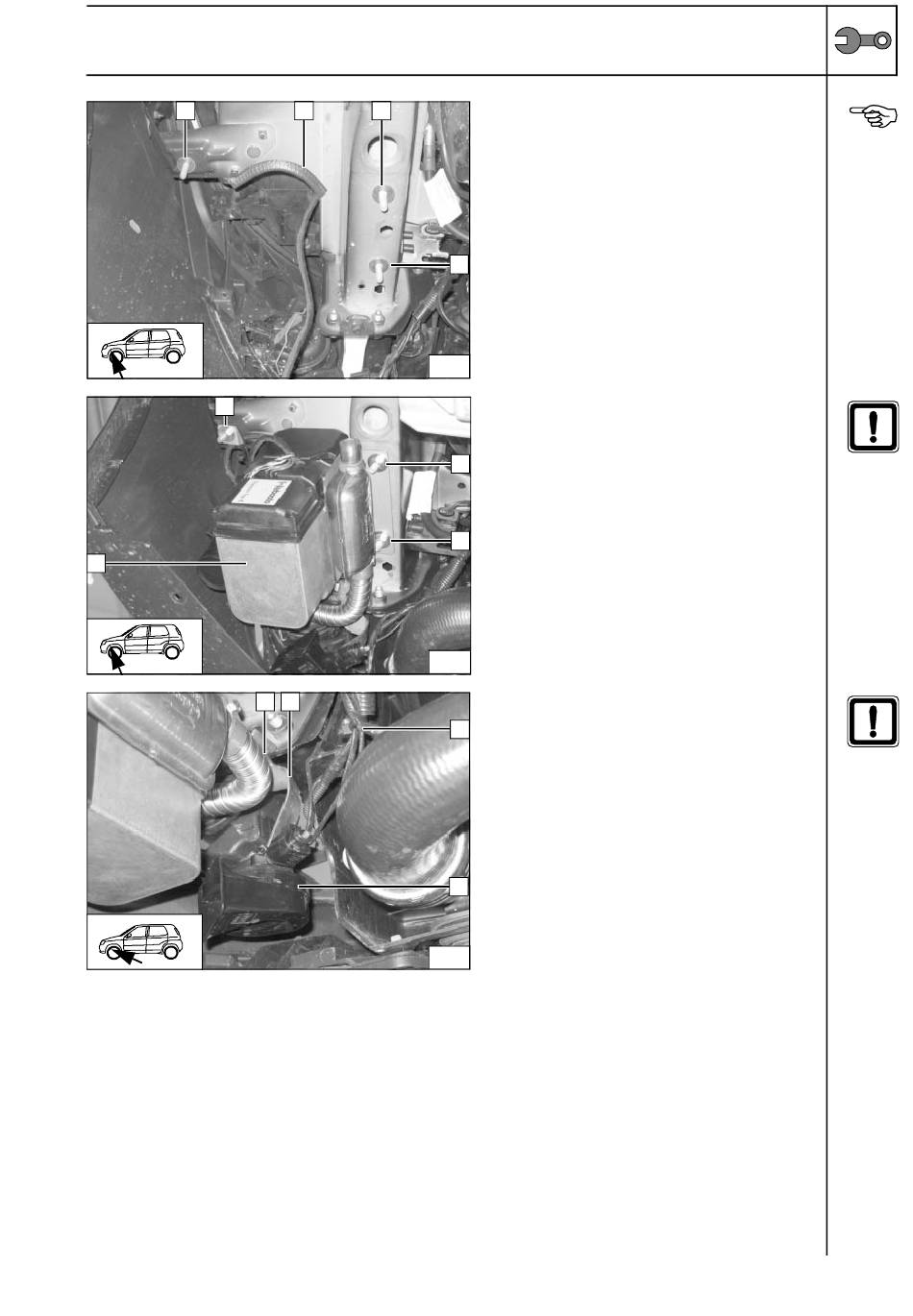

Einbauort vorbereiten
Karosseriescheiben mit Kit o.ä. gegen Herun-
terfallen sichern!
1 Karosseriescheibe auf fzg.eigenem Steh-
bolzen [3x]
2 Kantenschutzprofil
Heizgerät montieren
Bei Fahrzeugen mit Scheinwerferreinigungs-
anlage (SRA) darauf achten, daß Stutzen der
Umwälzpumpe mit Schlauch B über der SRA
positioniert wird!
1 Karosseriescheibe, Bundmutter M8 [3x]
2 Heizgerät (vormontiert)
Auf Freigängigkeit der Abgasanlage zu
fzg.eigenen Bauteilen und Leitungen achten!
Abhängig von der Fzg.ausstattung sind un-
terschiedliche Hupenhalter verbaut.
1 Abgasleitung
2 Hupenhalter
3 Fzg.eigene Kabelbäume (mit Kabelbinder
fixiert)
4 Hupe
Seat Altea
Einbauort
vorberei-
ten
Heizgerät
montieren
Abgasan-
lage aus-
richten
