1 – Kessel
2 – Zweiwegesicherheitsventil DBV 1– 02
3 – Sicherheitsventil
4 – Reduktionsventil
5 – Filter
6 – Kugelhahn

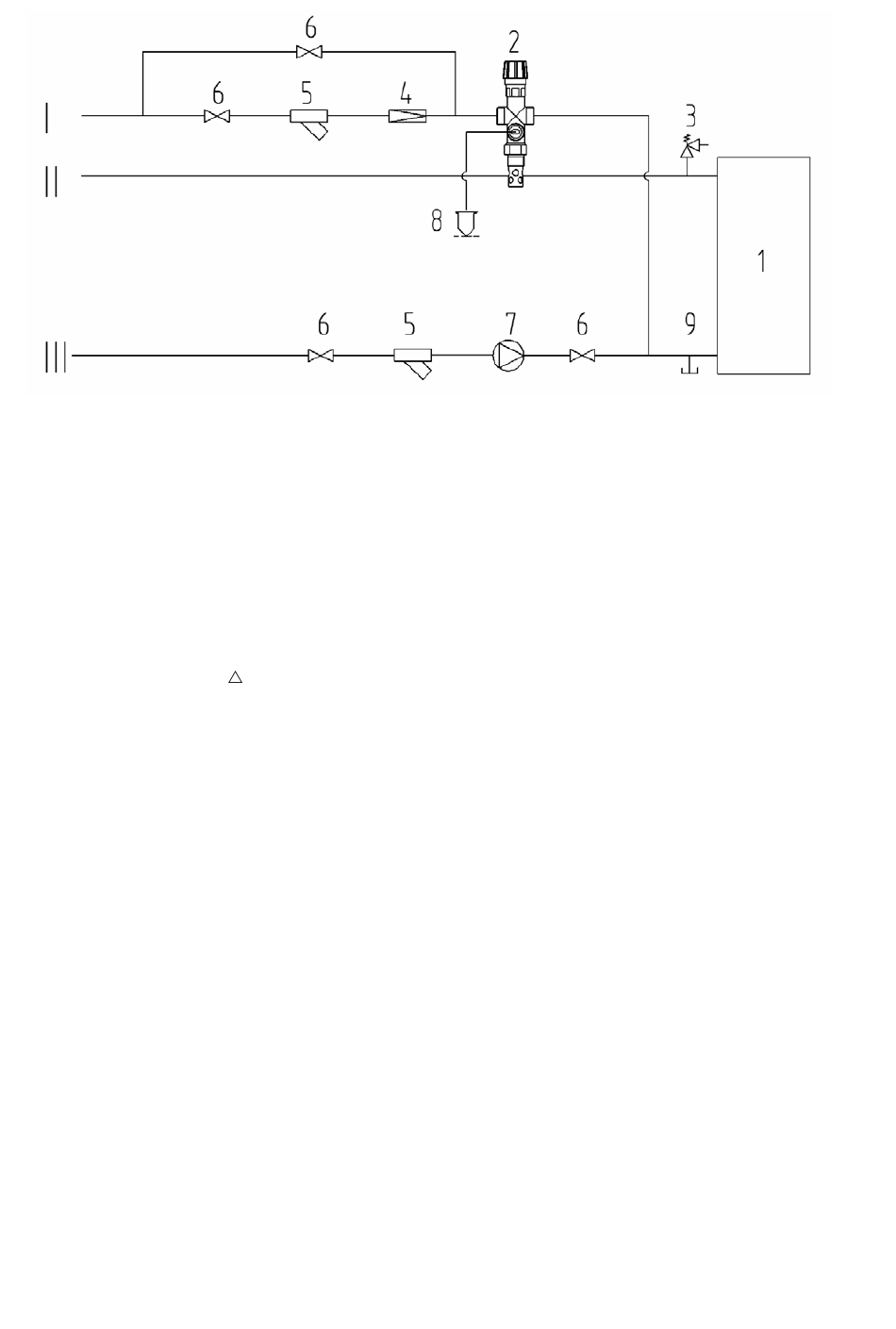

Abb. Nr. 10 Empfohlenes Anschlussschema des Zweiwegesicherheitsventils DBV 1 - 02
Technische Daten zum Zweiwegesicherheitsventil DBV 1 – 02 (von Fa. Regulus)
Öffnungstemperatur (Limit-):
Maximale Temperatur:
Maximaldruck auf Kesselseite:
Maximaldruck auf Wasserseite:
Nominaler Durchfluss bei
Anwendung
Das Zweiwegesicherheitsventil DBV 1 – 02 ist zum Schutz der Zentralheizungskessel gegen
Überhitzung bestimmt. Im Ventilkörper ist ein Auslass- und Einlassventil, das durch ein thermostatisches
Glied betätigt wird. Bei Erzielung der Limittemperatur öffnen sich gleichzeitig das Auslass- und Einlassventil,
das bedeutet, dass kaltes Wasser in den Kessel strömt und gleichzeitig wird das heiße Wasser aus dem
Kessel abgelassen. Beim Absinken der Temperatur unter die Limittemperatur wird gleichzeitig das Auslass-
und das Einlassventil geschlossen.
ACHTUNG! Es ersetzt nicht das Sicherheitsventil.
Im Fall der Reagierung der Zweiwegesicherheitsanlage, wenn es zum Zulassen von Wasser
kommen kann, die nicht ČSN 077401 entspricht, ist es notwendig, das Wasser im System so zu
regeln, dass es der Norm wieder entspricht.
Installation
Die Installation darf nur eine fachlich befähigte Person durchführen. Für die richtige Funktion des
thermostatischen Zweiwegeventils müssen die vorgeschriebenen Bedingungen für seine Installation und die
Bezeichnung der Durchflussrichtungen, die auf dem Ventilkörper gekennzeichnet sind, eingehalten werden.
Das Sicherheitsventil wird immer in das Austrittsrohr des Kessel oder direkt auf den Kesse an der Stelle des
oberen Kesselteils montiert, wo das erwärmte Wasser den Kessel verlässt und in das Heizsystem befördert
wird. Bei der Ventilinstallation muss kontrolliert werden, ob der verwende 3/4" Stutzen, der sowohl in der
Rohrleitung als auch auf dem Kessel sein kann, nach der Ventilinstallation das vollkommene Eintauchen des
thermostatischen Ventilglieds sichert. Nach der Montage in den Stutzen an der Stelle „C" (siehe Abb. Nr. 9)
wird das Abgasrohr angeschlossen, in das das heiße Wasser aus dem Kessel bis zum Abfall fließen wird.
An der Stelle „A" (siehe Abb. Nr. 9) wird lt. (Abb. Nr. 10) die Zufuhr von Kaltwasser angeschlossen, das nach
der Inbetriebnahme des Ventils die Kesselkühlung sichert. An der Kaltwasserzuführung muss ein Filter zum
Auffangen der mechanischen Unreinheiten montiert werden. An der Stelle „B" (siehe Abb. Nr. 9) wird die
Rohrleitung angeschlossen, die lt. Abb. Nr. 10 in den Rücklauf des Heizsystems in der Nähe des Kessels
geführt wird.
100 °C (+0° - 5 °C)
120 °C
400 kPa
600 kPa
p 100 kPa:
1,9 m
7 – Pumpe
8 – Ableitung der Überschusswärme
9 – Auslassventil
I – Kaltwassereintritt
II – Heizwasseraustritt
III – Rücklaufwassereintritt
3
/h
18
