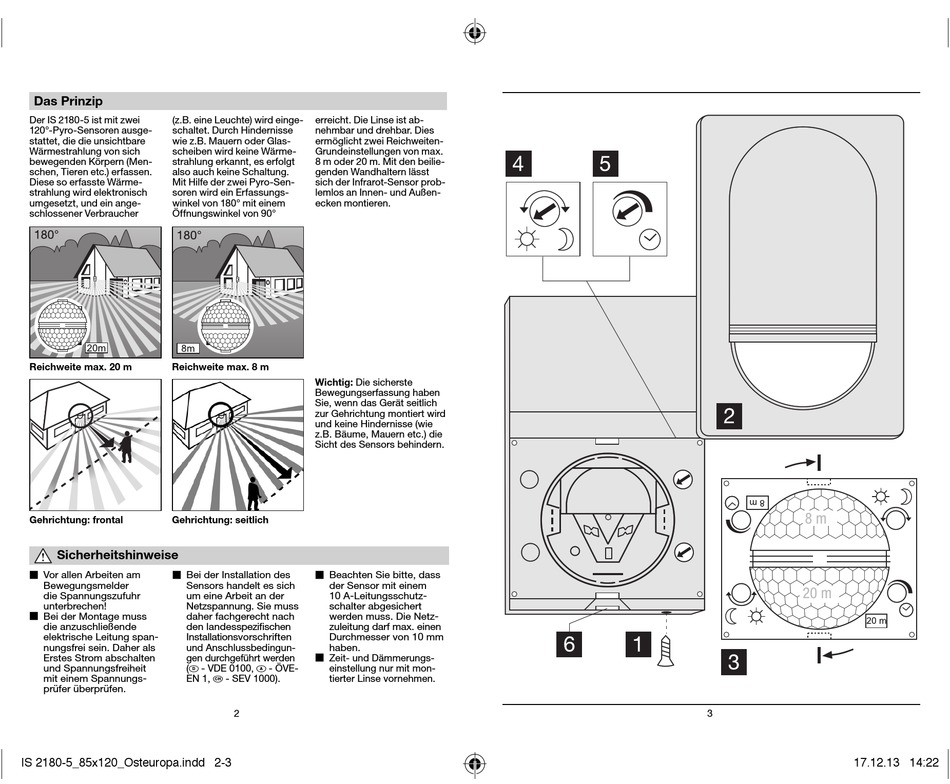

Das Prinzip

Der IS 2180-5 ist mit zwei (z.B. eine Leuchte) wird einge-
120°-Pyro-Sensoren ausge- schaltet. Durch Hindernisse
stattet, die die unsichtbare wie z.B. Mauern oder Glas-
Wärmestrahlung von sich scheiben wird keine Wärme-
bewegenden Körpern (Men- strahlung erkannt, es erfolgt
schen, Tieren etc.) erfassen. also auch keine Schaltung.
Diese so erfasste Wärme- Mit Hilfe der zwei Pyro-Sen-
strahlung wird elektronisch soren wird ein Erfassungs-
umgesetzt, und ein ange- winkel von 180° mit einem
schlossener Verbraucher Öffnungswinkel von 90°
Reichweite max. 20 m Reichweite max. 8 m
Gehrichtung: frontal Gehrichtung: seitlich

Sicherheitshinweise

a a
Vor allen Arbeiten am Bei der Installation des
Bewegungsmelder Sensors handelt es sich
die Spannungszufuhr um eine Arbeit an der
unterbrechen! Netzspannung. Sie muss
a
Bei der Montage muss daher fachgerecht nach
die anzuschließende den landesspezifi schen
elektrische Leitung span- Installationsvorschriften
nungsfrei sein. Daher als und Anschlussbedingun-
Erstes Strom abschalten gen durchgeführt werden
( D - VDE 0100, A - ÖVE-
und Spannungsfreiheit
mit einem Spannungs- EN 1,
prüfer überprüfen.
erreicht. Die Linse ist ab-
nehmbar und drehbar. Dies
ermöglicht zwei Reichweiten-
Grundeinstellungen von max.
8 m oder 20 m. Mit den beilie-
genden Wandhaltern lässt
sich der Infrarot-Sensor prob-
lemlos an Innen- und Außen-
ecken montieren.
Wichtig: Die sicherste
Bewegungserfassung haben
Sie, wenn das Gerät seitlich
zur Gehrichtung montiert wird
und keine Hindernisse (wie
z.B. Bäume, Mauern etc.) die
Sicht des Sensors behindern.
a
Beachten Sie bitte, dass
der Sensor mit einem
10 A-Leitungsschutz-
schalter abgesichert
werden muss. Die Netz-
zuleitung darf max. einen
Durchmesser von 10 mm
haben.
a
Zeit- und Dämmerungs-
einstellung nur mit mon-
- SEV 1000). tierter Linse vornehmen.
