OAT
Signal
Wenn sich das Gerät im Kühlmodus (Heizmodus) befindet, gilt: Je mehr die Umgebungstemperatur die SROAT
unterschreitet (überschreitet), desto mehr wird der aktive LWT-Sollwert (AS) erhöht (herabgesetzt), bis die OAT den
MROAT-Grenzwert erreicht. Überschreitet die OAT die MROAT, wird der aktive Sollwert nicht mehr erhöht
(herabgesetzt) und bleibt bis zu seinem maximalen (minimalen) Grenzwert stabil, d.h. AS = LWT + MR (-MR).
Aktiver
Sollwert
LWT SP + MR
MR
LWT SP
MROAT

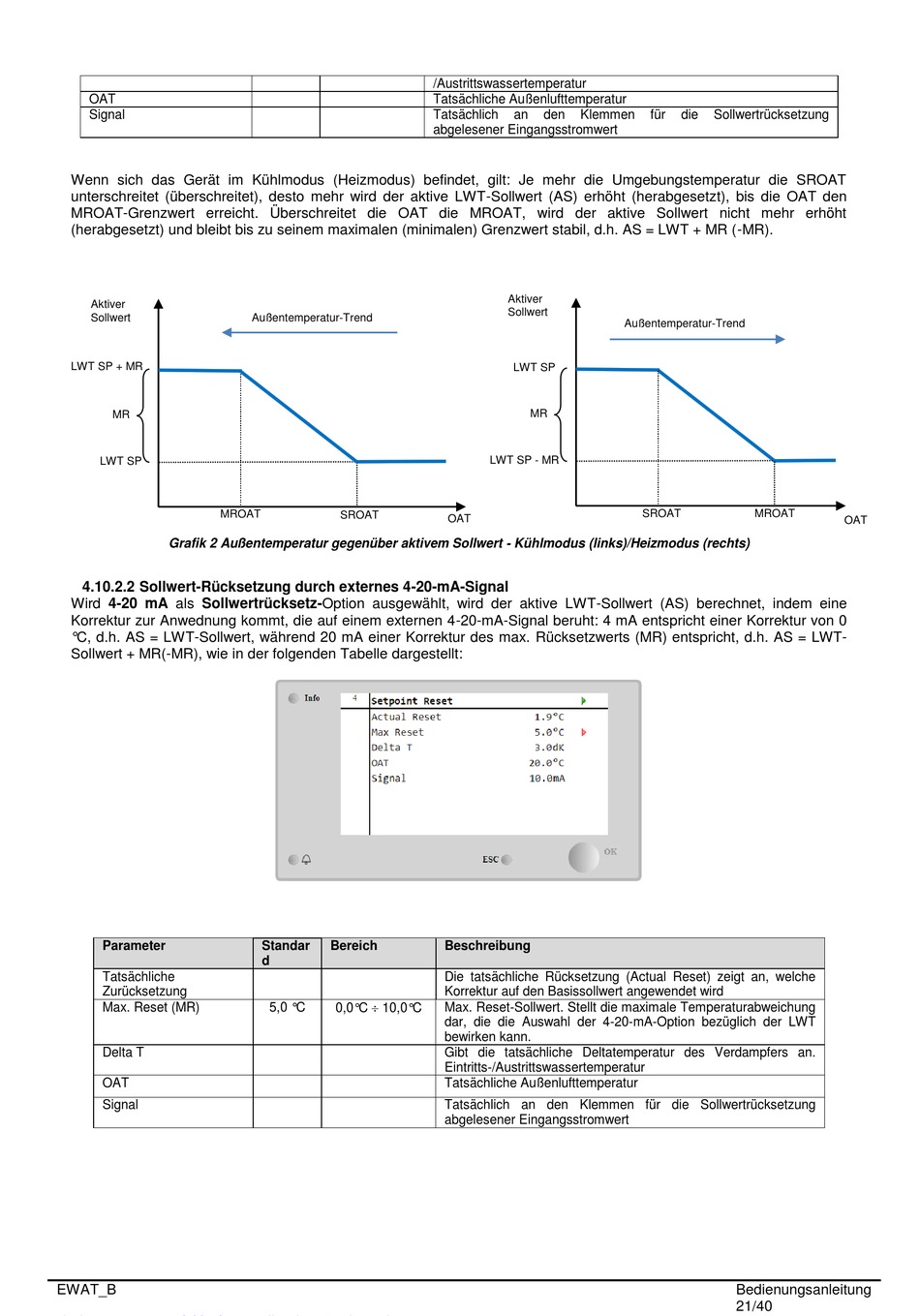

Grafik 2 Außentemperatur gegenüber aktivem Sollwert - Kühlmodus (links)/Heizmodus (rechts)
4.10.2.2 Sollwert-Rücksetzung durch externes 4-20-mA-Signal
Wird 4-20 mA als Sollwertrücksetz-Option ausgewählt, wird der aktive LWT-Sollwert (AS) berechnet, indem eine
Korrektur zur Anwednung kommt, die auf einem externen 4-20-mA-Signal beruht: 4 mA entspricht einer Korrektur von 0
°C, d.h. AS = LWT-Sollwert, während 20 mA einer Korrektur des max. Rücksetzwerts (MR) entspricht, d.h. AS = LWT-
Sollwert + MR(-MR), wie in der folgenden Tabelle dargestellt:
Parameter
Tatsächliche
Zurücksetzung
Max. Reset (MR)
Delta T
OAT
Signal
EWAT_B
Außentemperatur-Trend
SROAT
Standar
Bereich
d
0,0°C 10,0°C
5,0 °C
/Austrittswassertemperatur
Tatsächliche Außenlufttemperatur
Tatsächlich
an
den
Klemmen
abgelesener Eingangsstromwert
Aktiver
Sollwert
LWT SP
MR
LWT SP - MR
OAT
Beschreibung
Die tatsächliche Rücksetzung (Actual Reset) zeigt an, welche
Korrektur auf den Basissollwert angewendet wird
Max. Reset-Sollwert. Stellt die maximale Temperaturabweichung
dar, die die Auswahl der 4-20-mA-Option bezüglich der LWT
bewirken kann.
Gibt die tatsächliche Deltatemperatur des Verdampfers an.
Eintritts-/Austrittswassertemperatur
Tatsächliche Außenlufttemperatur
Tatsächlich an den Klemmen für die Sollwertrücksetzung
abgelesener Eingangsstromwert
für
die
Sollwertrücksetzung
Außentemperatur-Trend
SROAT
MROAT
Bedienungsanleitung
21/40
