Geöffneter Kontakt, primärer Sollwert ist ausgewählt
-
Geschlossener Kontakt, sekundärer Sollwert ist ausgewählt
Um zwischen dem primären und sekundären Sollwert mit dem Zeitplaner zu wechseln, lesen Sie den Abschnitt 4.1.2.
Wenn die Zeitplaner-Funktion aktiviert ist, wird der Dreipunkt-Kontakt ignoriert.
Wenn der Betriebsmodus Kühlen/Eis mit Glykol ausgewählt ist, wird der Dreipunkt-Kontakt verwendet, um
zwischen dem Kühl- und Eis-Modus umzuschalten, wodurch keine Änderung für den aktiven Sollwert erzeugt
wird.
Informationen zum Ändern des aktiven Sollwerts über die Netzwerkverbindung finden Sie im Abschnitt
Netzwerksteuerung4.5.
Der aktive Sollwert kann mithilfe der Sollwert-Rücksetzungsfunktion geändert werden, wie im Abschnitt 4.10.2 erläutert.

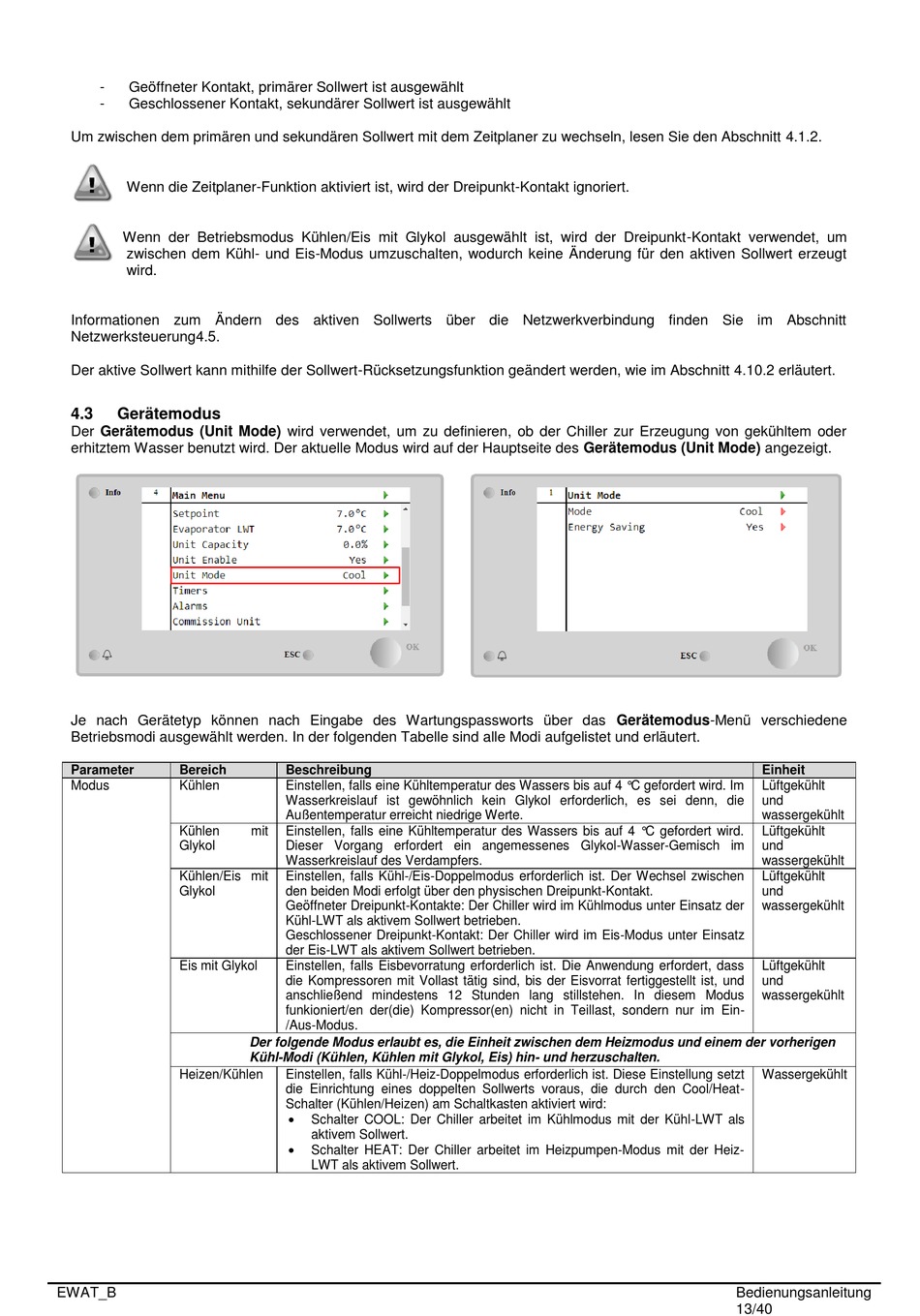

4.3
Gerätemodus
Der Gerätemodus (Unit Mode) wird verwendet, um zu definieren, ob der Chiller zur Erzeugung von gekühltem oder
erhitztem Wasser benutzt wird. Der aktuelle Modus wird auf der Hauptseite des Gerätemodus (Unit Mode) angezeigt.
Je nach Gerätetyp können nach Eingabe des Wartungspassworts über das Gerätemodus-Menü verschiedene
Betriebsmodi ausgewählt werden. In der folgenden Tabelle sind alle Modi aufgelistet und erläutert.
Parameter
Bereich
Modus
Kühlen
Kühlen
Glykol
Kühlen/Eis mit
Glykol
Eis mit Glykol
Heizen/Kühlen
EWAT_B
Beschreibung
Einstellen, falls eine Kühltemperatur des Wassers bis auf 4 °C gefordert wird. Im
Wasserkreislauf ist gewöhnlich kein Glykol erforderlich, es sei denn, die
Außentemperatur erreicht niedrige Werte.
mit
Einstellen, falls eine Kühltemperatur des Wassers bis auf 4 °C gefordert wird.
Dieser Vorgang erfordert ein angemessenes Glykol-Wasser-Gemisch im
Wasserkreislauf des Verdampfers.
Einstellen, falls Kühl-/Eis-Doppelmodus erforderlich ist. Der Wechsel zwischen
den beiden Modi erfolgt über den physischen Dreipunkt-Kontakt.
Geöffneter Dreipunkt-Kontakte: Der Chiller wird im Kühlmodus unter Einsatz der
Kühl-LWT als aktivem Sollwert betrieben.
Geschlossener Dreipunkt-Kontakt: Der Chiller wird im Eis-Modus unter Einsatz
der Eis-LWT als aktivem Sollwert betrieben.
Einstellen, falls Eisbevorratung erforderlich ist. Die Anwendung erfordert, dass
die Kompressoren mit Vollast tätig sind, bis der Eisvorrat fertiggestellt ist, und
anschließend mindestens 12 Stunden lang stillstehen. In diesem Modus
funkioniert/en der(die) Kompressor(en) nicht in Teillast, sondern nur im Ein-
/Aus-Modus.
Der folgende Modus erlaubt es, die Einheit zwischen dem Heizmodus und einem der vorherigen
Kühl-Modi (Kühlen, Kühlen mit Glykol, Eis) hin- und herzuschalten.
Einstellen, falls Kühl-/Heiz-Doppelmodus erforderlich ist. Diese Einstellung setzt
die Einrichtung eines doppelten Sollwerts voraus, die durch den Cool/Heat-
Schalter (Kühlen/Heizen) am Schaltkasten aktiviert wird:
Schalter COOL: Der Chiller arbeitet im Kühlmodus mit der Kühl-LWT als
aktivem Sollwert.
Schalter HEAT: Der Chiller arbeitet im Heizpumpen-Modus mit der Heiz-
LWT als aktivem Sollwert.
Einheit
Lüftgekühlt
und
wassergekühlt
Lüftgekühlt
und
wassergekühlt
Lüftgekühlt
und
wassergekühlt
Lüftgekühlt
und
wassergekühlt
Wassergekühlt
Bedienungsanleitung
13/40
