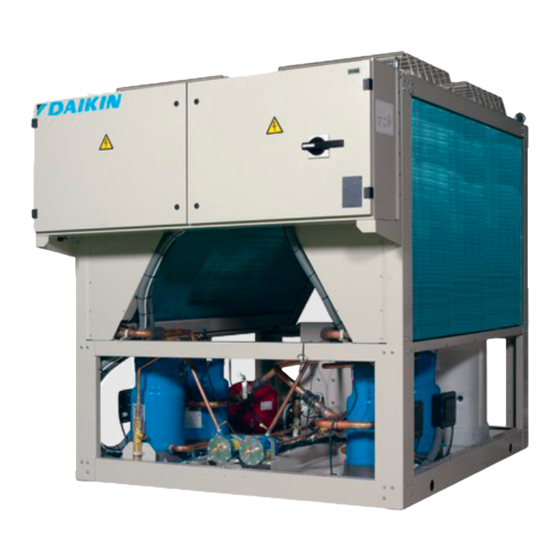

- Seite 1 BEDIENUNGSANLEITUNG Werksmontierte luftgekühlte Chiller EWAQ080DAYN EWAQ100DAYN EWAQ130DAYN EWAQ150DAYN EWAQ180DAYN EWAQ210DAYN EWAQ240DAYN EWAQ260DAYN...
-
Seite 2: Einleitung
Diese Bedienungsanleitung beschreibt, wie die zur Kühlung von Sicherheitsventil (bar) Wasser verwendeten werksmontierten luftgekühlten Chiller der Wasserkreislauf Baureihe EWAQ-DAYN von Daikin bedient werden. Diese Geräte Pumpe (nur für OPSP) sind Außengeräte und werden zum Kühlen verwendet. Die Geräte Vertikale Reiheneinspritzpumpe • Typ... -
Seite 3: Anschlüsse
Allgemeines EWAQ Abmessungen HxBxT 2311x2000x4850 (mm) Gewicht 3150 3250 (kg) • Maschinengewicht (kg) 3189 3292 • Betriebsgewicht Anschlüsse 3" 3" • Kühlwassereinlass und -auslass 1/2"G 1/2"G • Verdampferauslass Interne Wassermenge Ausdehnungsgefäß (nur für OPSP, OPTP und OPHP) • Volumen (bar) •... -
Seite 4: Beschreibung
Wichtige Informationen hinsichtlich des verwendeten Kältemittels Dieses Produkt enthält fluorierte Treibhausgase, die durch das Kyoto-Protokoll abgedeckt werden. Kältemitteltyp: R410A Wert: 1975 GWP = Erderwärmungspotential Überprüfungen in Bezug auf Kältemittel-Leckagen müssen in regelmäßigen Abständen je nach den europäischen oder nationalen Bestimmungen durchgeführt werden. Kontaktieren Sie bitte Ihren örtlichen Händler bezüglich weiterer Informationen. ESCHREIBUNG Die luftgekühlten Wasser-Chiller der EWAQ-Baureihe sind in 8 Standardgrößen erhältlich. -
Seite 5: Funktion Der Hauptkomponenten
Funktion der Hauptkomponenten t > M15F M25F M13F M23F M14F M24F Y11E Y21E p > p > B1PH B2PH p > p > S1PH S2PH R14T R34T R17T R37T B1PL B2PL p < p < M11C M12C M22C M21C R15T R25T R35T R45T... -
Seite 6: Sicherheitseinrichtungen
Filter/Trockner Elektronisches Schutzmodul für Verdichter SJ180-4 (Kreislauf- Der hinter dem Verflüssiger installierte Filter filtert kleine Partikel Sicherheitseinrichtung) aus dem Kältemittel heraus, damit diese den Verdichter und das Der Verdichter SJ180-4 ist mit einem elektronischen Schutz- Expansionsventil nicht beschädigen können. modul ausgestattet. Es bietet wirksamen und zuverlässigen Der Trockner entfernt das Wasser aus dem System. -
Seite 7: Innenverkabelung - Teileübersicht
Innenverkabelung - Teileübersicht K3A ......Zusatzrelais für Heizband K11M,K12M ... Verdichter-Kontaktgeber für Kreislauf 1 Siehe Schaltplan über die innere Verkabelung des Gerätes, der mit K13F,K14F ..... Ventilator-Kontaktgeber für Kreislauf 1 Gerät ausgeliefert worden ist. Nachfolgend sind K13S,K14S .... Ventilator-Überstromrelais für Kreislauf 1 verwendeten Abkürzungen aufgeführt: K15F ...... -
Seite 8: Netzanschluss Und Kurbelgehäuseheizung
R37T ......Temperaturfühler Kältemittel-Rohrsystem Beschädigte Ausstattung Kreislauf 2 (nur bei EWAQ130~260) Überprüfen Sie die Einheit innen auf beschädigte Teile oder S1A~S3A....Leiterplatte DIP-Schalter zusammengedrückte Rohrleitungen. S1L......Strömungsschalter Austritt von Kältemittel S1M......Haupttrennschalter Überprüfen Sie das Innere der Einheit auf austretendes Kälte- S1PH,S2PH ...Hochdruckschalter für Kreislauf 1, Kreislauf 2 mittel. -
Seite 9: Allgemeine Empfehlungen
Allgemeine Empfehlungen Öffnen eines Menüs Lesen Sie vor dem Einschalten des Gerätes die folgenden Mit den Tasten fi und Ì durch das Hauptmenü gehen, bis Sie beim Empfehlungen: gewünschten Menü sind. Dann die ‡ Taste drücken, um das Schließen alle Abdeckungen, nachdem sämtliche... -
Seite 10: Einschalten Der Anlage
Einschalten der Anlage HINWEIS Wünscht der Anwender, dass nur eine Einheit auf seinen Befehl hin arbeitet, muss die betreffende Auf dem Controller die Taste œ drücken. Einheit auf TRENN.EIN/AUS gesetzt werden. Es wird empfohlen, zu diesem Zweck nicht die Master- HINWEIS Ist der Passwortschutz eingeschaltet, müssen Sie Einheit auszuwählen. - Seite 11 Ì-Taste drücken, um zur nächsten Seite des Auslese-Menüs zu Ì-Taste drücken, um zur nächsten Seite des Auslese-Menüs zu gelangen. gelangen. Die AKT. DRUECKE -Anzeige des Auslese-Menüs informiert Sie AUSGABE -Anzeigen Auslese-Menüs EXTRA über die im Kreislauf herrschenden Drücke. informieren über folgende Punkte: •...
-
Seite 12: Zurücksetzen Des Geräts
Mit ‡ speichern Sie den eingestellten Temperatur-Sollwert. Wenn der Benutzer den Strom abschaltet, um die Ursache Nach Bestätigen der Einstellung rückt der Cursor weiter zum für Auslösen einer Sicherheitseinrichtung nächsten Sollwert. beseitigen, wird diese automatisch zurückgesetzt, wenn der Strom wieder eingeschaltet wird. Wollen Sie weitere Sollwerte ändern, folgen Sie erneut den Anweisungen ab Schritt 2. - Seite 13 LUFTERMOTOR Zeigt Daten über den Status der Einheit _÷ EINHEIT STATUS C21:AUS ALARM AKTIV bei Kreislauf 2 (nur bei EWAQ130~260). Zum Festlegen der Aktion, die alle LUF GEZWUNGEN EIN C22:AUS ALARM AKTIV WENN UNIT AUS DANN Ventilatoren ausführen sollen, wenn die ALL.LUF.:AUS Einheit ausgeschaltet ist.
- Seite 14 Timer-Menü Ó Zeigt die Drücke des Kreislaufs 1 und _÷ EINHEIT HIST:002 HD1:019$ 0 b = 050$ 8 ¢ den Status der Ventilatoren zum Zeit- ND1:004$ 4 b = -05$ 2 ¢ punkt des Abschaltens. Zum Überprüfen der aktuellen Wertes ALLG.
-
Seite 15: I/O Status Menü (I/O = Eingang/Ausgang)
Info-Menü ™ Zum Überprüfen des Status der Digital- _÷ DIG. EING. WECHS. DI1 KEINER Eingänge für variable Eingangssignale. DI2 KEINER (erste Seite) Zeigt Uhrzeit und Datum. ZEIT INFORM. DI3 KEINER Beachten Sie, dass bei einer Einheit in ZEIT: 22h05 DAT.: MI 24/01/07 einem DICN-System die Eingänge für diese Einheit gelten. - Seite 16 Funktionen des Menüs Ben. Einst. (Benutzereinstellungen) Festlegen und Aktivieren der Steuerungsart Zugang zum Menü Ben. Einst. (Benutzereinstellungen) Die Einheit ist mit einem Thermostat ausgestattet, der die Kühl- leistung der Einheit regelt. Wählen Sie den geeigneten Modus. Das Menü "Benutzereinstellungen" ist durch ein Benutzer-Passwort MANUELLE KONTR.
- Seite 17 Untermenü: Ventilator MOD. : Zum Festlegen des Modus des Durchfluss-Sollwerts. • NICHT AKTIV : Durchfluss-Sollwert ist nicht aktiviert. Festlegen der Ventilator-Betriebsart für geräuscharmen • UMGEBUNG : Der Durchfluss-Sollwert ist abhängig von der Betrieb Umgebungstemperatur und wird entsprechend angepasst. Einstellungen: oder MAXPOS SLOPE Die Display-Anzeigeseite LUF.
- Seite 18 OFFSET : Die OFFSET -Zeitdauer definiert den gewünschten HINWEIS In "Anhang III" auf Seite 28 finden Sie einen Unterschied gemessen in Betriebsstunden, der zwischen einer Funktionsdiagramm über die Arbeitsweise der freien Einheit und einer anderen Einheit bestehen soll, z.B. durch Kühlung.
-
Seite 19: Auflistung Der Aktivierten Sicherheitseinrichtungen Und Überprüfung Des Gerätestatus
Untermenü: Entfrost Funktionen des Menüs Sicherheitseinrichtungen Dieser Menüpunkt steht nur bei EWAQ-Einheiten zur Verfügung. Auflistung der aktivierten Sicherheitseinrichtungen und Untermenü: Service-Menü Überprüfung des Gerätestatus Auf dieses Menü darf nur ein qualifizierter Installateur zugreifen. Wenn nach Aktivierung des Alarmtons die π-Taste gedrückt wird, zeigt der Controller automatisch das Menü... -
Seite 20: Einsehen Weiterer Informationen
Funktionen des Info-Menüs Überprüfen der Status von Digital-Eingängen für variable Eingangssignale und von Digital-Ausgängen für variable Einsehen weiterer Informationen Ausgangssignale Sie gelangen in das INFO MENU über das Hauptmenü. (Siehe Mögliche Einstellungen für Digital-Eingänge für variable Kapitel "Öffnen eines Menüs" auf Seite 8). Eingangssignale sind: Das Display des Controllers zeigt die Anzeigeseite ZEIT KEINER : Zeigt an, dass für diesen Eingang keine Funktion... -
Seite 21: Überprüfen Der Datenübertragungs-Eingänge Und -Ausgänge (Option Ekacpg)
Nachdem gedrückt haben, ‡-Taste Überprüfen der Status von Analog-Ein- und Ausgängen für Passworteingabe zu bestätigen, zeigt das Display des variable Ein- bzw. Ausgangssignale Controllers die erste Login/Logout-Seite. Es wird der Login-Status angezeigt. Mögliche Einstellungen für Analog-Eingänge für variable Eingangs- Logout ist auf N gesetzt. signale sind: KEINER : Dem Analog-Eingang für variable Eingangssignale ist Wenn Sie den Logout-Status auf J setzen wollen, gehen Sie wie... - Seite 22 EHLERDIAGNOSE UND BESEITIGUNG Menü "Sicherheitseinrichtungen, Meldungen" Symptom EINHEIT 0AE:STROEUMUNG AUS Dieser Abschnitt enthält nützliche Informationen zur Diagnose und WARNUNG 0C9:EIN SENSOR SCH Behebung möglicher Fehler und Störungen der Einheit. 1E3:HD SETBACK 153:LUF UEBERST.ST1 Unterziehen Sie die Einheit einer Sichtprüfung, und achten Sie auf offensichtliche Defekte wie lose Anschlüsse oder fehlerhafte 153:LUF UEBERST.ST2 Verkabelung, bevor Sie mit der Fehlersuche beginnen.
- Seite 23 Symptom 4: Der Kreislauf läuft nicht an Symptom 5.5: EEV-Treiber arbeitet nicht. (0A9:EEV PCB (KOMM.) SCH, 1A9/2A9:EEV ERR) ÖGLICHE RSACHEN BHILFE ÖGLICHE RSACHEN BHILFE Eine der folgenden Beim Controller überprüfen. Siehe EEV-Treiber arbeitet nicht. Überprüfen Sie die Stromversorgung Sicherheitseinrichtungen wurde auch Symptom 5: Sicherheits- (24 V AC) des EEV-Treibers.
- Seite 24 5,9a 5.10 Symptom 5.9a: Der Verdichter arbeitet nicht (nur bei SJ161-4). Symptom 5.10: Verdichter-Sicherheitseinrichtung (nur bei SJ180-4~SJ240-4 und (Verdichter-Thermoschutz wurde aktiviert.) SJ300-4) (1E6/2E6:COMPR 1/2 SICH.) ÖGLICHE RSACHEN BHILFE ÖGLICHE RSACHEN BHILFE Die Spule im Motor des Verdichters Vergewissern Sie sich, dass es keine Die Spule im Motor des Verdichters Vergewissern Sie sich, dass es keine ist zu heiß...
-
Seite 25: Wartungsarbeiten
Symptom 6: Die Einheit schaltet direkt nach Betrieb ab Symptom 12: Eine NETWORK SICH Alarmmeldung zeigt 0U4:PCB KOMM.SCH ÖGLICHE RSACHEN BHILFE ÖGLICHE RSACHEN BHILFE Eine der Sicherheitseinrichtungen Überprüfen Sie die wurde aktiviert. Sicherheitseinrichtungen (siehe Das DICN-System kann die Einheit Prüfen Sie, ob die Verdrahtung auch Symptom 5: Sicherheits- nicht finden (EKACPG). -
Seite 26: Vorschriften Zur Entsorgung
Interne Verkabelung der Einheit INWEISE Führen Sie eine Sichtprüfung der Schaltkästen durch, und achten Sie auf lose Anschlüsse (Klemmen und Bauteile). Achten Sie außerdem darauf, dass die elektrischen Bauteile nicht beschädigt oder lose sind. Erdung Überprüfen Sie, ob die Erdungskabel noch ordnungsgemäß angeschlossen und die Erdungsklemmen fest angezogen sind. - Seite 27 INWEISE EWAQ080~260DAYN Bedienungsanleitung Werksmontierte luftgekühlte Chiller 4PW35556-1F – 2014.03...
- Seite 28 NHANG Thermostat-Parameter Regelung der Wassertemperatur Die nachfolgenden Thermostat-Diagramme zeigen die Regelung der Wassertemperatur bei Eintritt. Unabhängiger Thermostat (Einlass oder Auslass) DICN Thermostat (Einlass) Anforderung, 4 Verdichter zu belasten Anforderung, 1 Verdichter zu belasten Anforderung, 3 Verdichter zu belasten keine Aktion Anforderung, 2 Verdichter zu belasten Anforderung, 1 Verdichter zu entlasten Anforderung, 1 Verdichter zu belasten...
-
Seite 29: Anhang
Durchfluss-Sollwert auf Basis variabler Eingangssignale NHANG über einen Analog-Eingang SCHWEB. SOLLWERT Funktion des Durchfluss-Sollwerts MOD.:CH.AI MAX WERT. MAXIMUM WERT.:003$ 0 ¢ Beispiel = 50 (0,5 V, 12 mA) Die Diagramme und Tabellen unten zeigen die Standardwerte für die Sollwerte der Durchfluss-Parameter beim Verdampfer, ferner ein 15.0°C Beispiel mit einem Einlass-Sollwert von 12,0°C. - Seite 30 NHANG >AUSLESE MENU ----STARTUP BUSY---- SOLLWERT MENU ª ™ AUSLESE MENU INFO MENU BEN. EINST. MENU ∑ Ÿ TIMERS MENU SOLLWERT MENU I/O STATUS MENU HISTORIE MENU Å Æ BEN. EINST. MENU LOGIN/LOGOUT MENU INFO MENU Ó ∆ I/O STATUS MENU ªÒµ®...
- Seite 31 _÷ AKT. DRUECKE C1 _÷ AKT. DRUECKE C2 _÷ EINHEIT STATUS _÷ EINHEIT STATUS _÷ EXTRA AUSGABE _÷ EXTRA AUSGABE HD1:019$ 0 b = 050$ 8 ¢ HD2:019$ 0 b = 050$ 8 ¢ C11:AUS ALARM AKTIV C21:AUS ALARM AKTIV STROMUNG:055A C11LZ:00000hVS:00000 ND1:004$ 4 b = -05$ 2 ¢...
- Seite 32 4PW35556-1F 2014.03...
