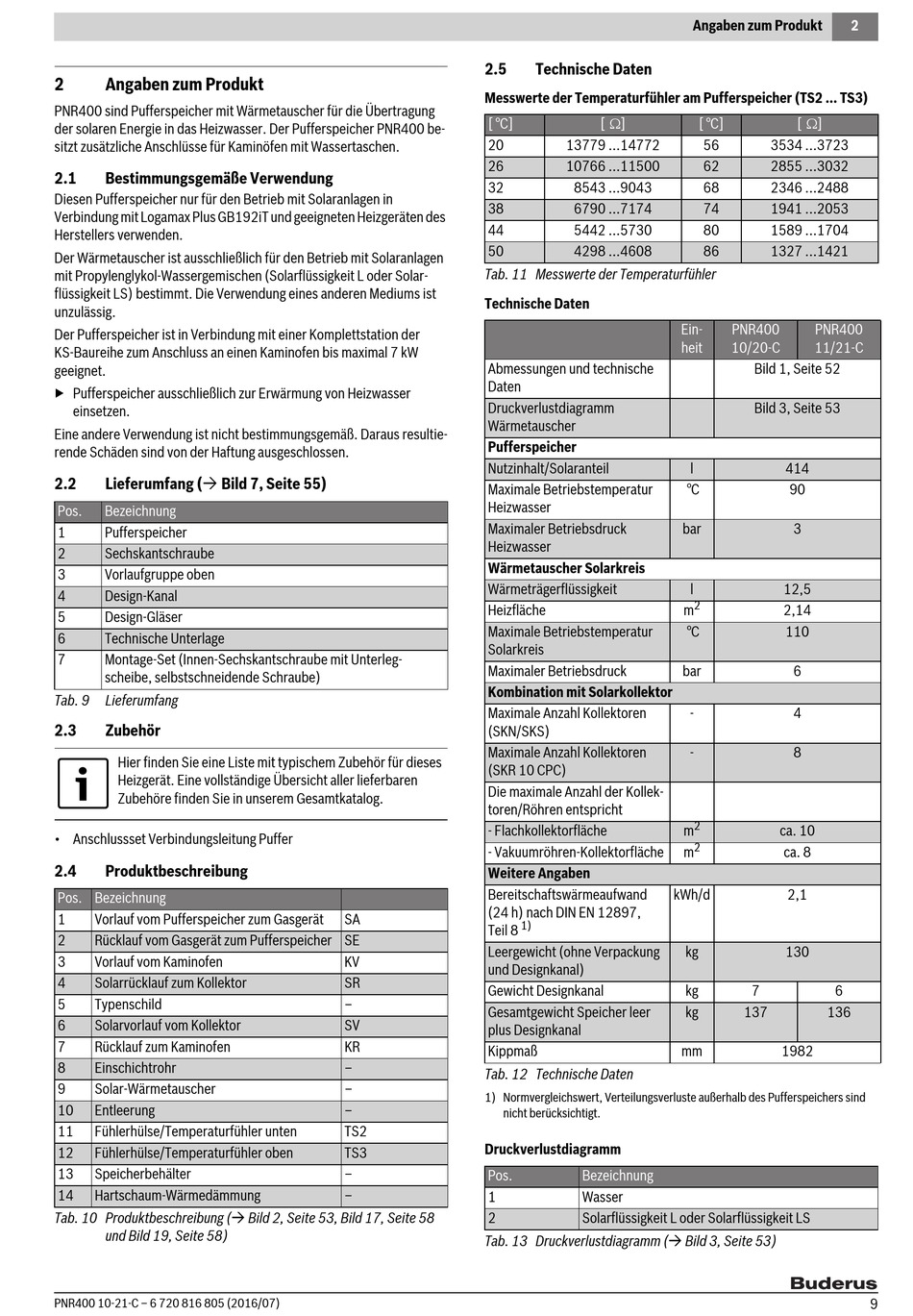

Angaben zum Produkt

PNR400 sind Pufferspeicher mit Wärmetauscher für die Übertragung
der solaren Energie in das Heizwasser. Der Pufferspeicher PNR400 be-
sitzt zusätzliche Anschlüsse für Kaminöfen mit Wassertaschen.
2.1 Bestimmungsgemäße Verwendung
Diesen Pufferspeicher nur für den Betrieb mit Solaranlagen in
Verbindung mit Logamax Plus GB192iT und geeigneten Heizgeräten des
Herstellers verwenden.
Der Wärmetauscher ist ausschließlich für den Betrieb mit Solaranlagen
mit Propylenglykol-Wassergemischen (Solarflüssigkeit L oder Solar-
flüssigkeit LS) bestimmt. Die Verwendung eines anderen Mediums ist
unzulässig.
Der Pufferspeicher ist in Verbindung mit einer Komplettstation der
KS-Baureihe zum Anschluss an einen Kaminofen bis maximal 7 kW
geeignet.
▶ Pufferspeicher ausschließlich zur Erwärmung von Heizwasser
einsetzen.
Eine andere Verwendung ist nicht bestimmungsgemäß. Daraus resultie-
rende Schäden sind von der Haftung ausgeschlossen.
2.2 Lieferumfang ( Bild 7, Seite 55)
Pos. Bezeichnung
1

Pufferspeicher

2 Sechskantschraube
3 Vorlaufgruppe oben
4 Design-Kanal
5 Design-Gläser
6 Technische Unterlage
7 Montage-Set (Innen-Sechskantschraube mit Unterleg-
scheibe, selbstschneidende Schraube)
Tab. 9 Lieferumfang
2.3 Zubehör
Hier finden Sie eine Liste mit typischem Zubehör für dieses
Heizgerät. Eine vollständige Übersicht aller lieferbaren
Zubehöre finden Sie in unserem Gesamtkatalog.
• Anschlussset Verbindungsleitung Puffer
2.4

Produktbeschreibung

Pos. Bezeichnung
1 Vorlauf vom Pufferspeicher zum Gasgerät
2 Rücklauf vom Gasgerät zum Pufferspeicher SE
3 Vorlauf vom Kaminofen
4 Solarrücklauf zum Kollektor
5 Typenschild
6 Solarvorlauf vom Kollektor
7 Rücklauf zum Kaminofen
8 Einschichtrohr
9 Solar-Wärmetauscher
10 Entleerung
11 Fühlerhülse/Temperaturfühler unten
12 Fühlerhülse/Temperaturfühler oben
13 Speicherbehälter
14 Hartschaum-Wärmedämmung
Tab. 10 Produktbeschreibung ( Bild 2, Seite 53, Bild 17, Seite 58
und Bild 19, Seite 58)
PNR400 10-21-C – 6 720 816 805 (2016/07)
2.5
Messwerte der Temperaturfühler am Pufferspeicher (TS2 ... TS3)
[ °C]
20
26
32
38
44
50
Tab. 11 Messwerte der Temperaturfühler

Technische Daten

Abmessungen und technische
Daten
Druckverlustdiagramm
Wärmetauscher
Pufferspeicher
Nutzinhalt/Solaranteil
Maximale Betriebstemperatur
Heizwasser
Maximaler Betriebsdruck
Heizwasser
Wärmetauscher Solarkreis
Wärmeträgerflüssigkeit
Heizfläche
Maximale Betriebstemperatur
Solarkreis
Maximaler Betriebsdruck
Kombination mit Solarkollektor
Maximale Anzahl Kollektoren
(SKN/SKS)
Maximale Anzahl Kollektoren
(SKR 10 CPC)
Die maximale Anzahl der Kollek-
toren/Röhren entspricht
- Flachkollektorfläche
- Vakuumröhren-Kollektorfläche
Weitere Angaben
Bereitschaftswärmeaufwand
(24 h) nach DIN EN 12897,
SA
Teil 8
Leergewicht (ohne Verpackung
KV
und Designkanal)
SR
Gewicht Designkanal
–
Gesamtgewicht Speicher leer
SV
plus Designkanal
KR
Kippmaß
–
Tab. 12 Technische Daten
–
1) Normvergleichswert, Verteilungsverluste außerhalb des Pufferspeichers sind
–
nicht berücksichtigt.
TS2
Druckverlustdiagramm
TS3
–
Pos.
–
1
2
Tab. 13 Druckverlustdiagramm ( Bild 3, Seite 53)
Angaben zum Produkt
Technische Daten
[]
13779 ...14772
10766 ...11500
8543 ...9043
6790 ...7174
5442 ...5730
4298 ...4608
Ein-
heit
l
°C
bar
l
m
°C
bar
-
-
m
m
kWh/d
1)
kg
kg
kg
mm
Bezeichnung
Wasser
Solarflüssigkeit L oder Solarflüssigkeit LS
2
[ °C] []
56 3534 ...3723
62 2855 ...3032
68 2346 ...2488
74 1941 ...2053
80 1589 ...1704
86 1327 ...1421
PNR400 PNR400
10/20-C 11/21-C
Bild 1, Seite 52
Bild 3, Seite 53
414
90
3
12,5
2
2,14
110
6
4
8
2
ca. 10
2
ca. 8
2,1
130
7 6
137 136
1982
9
