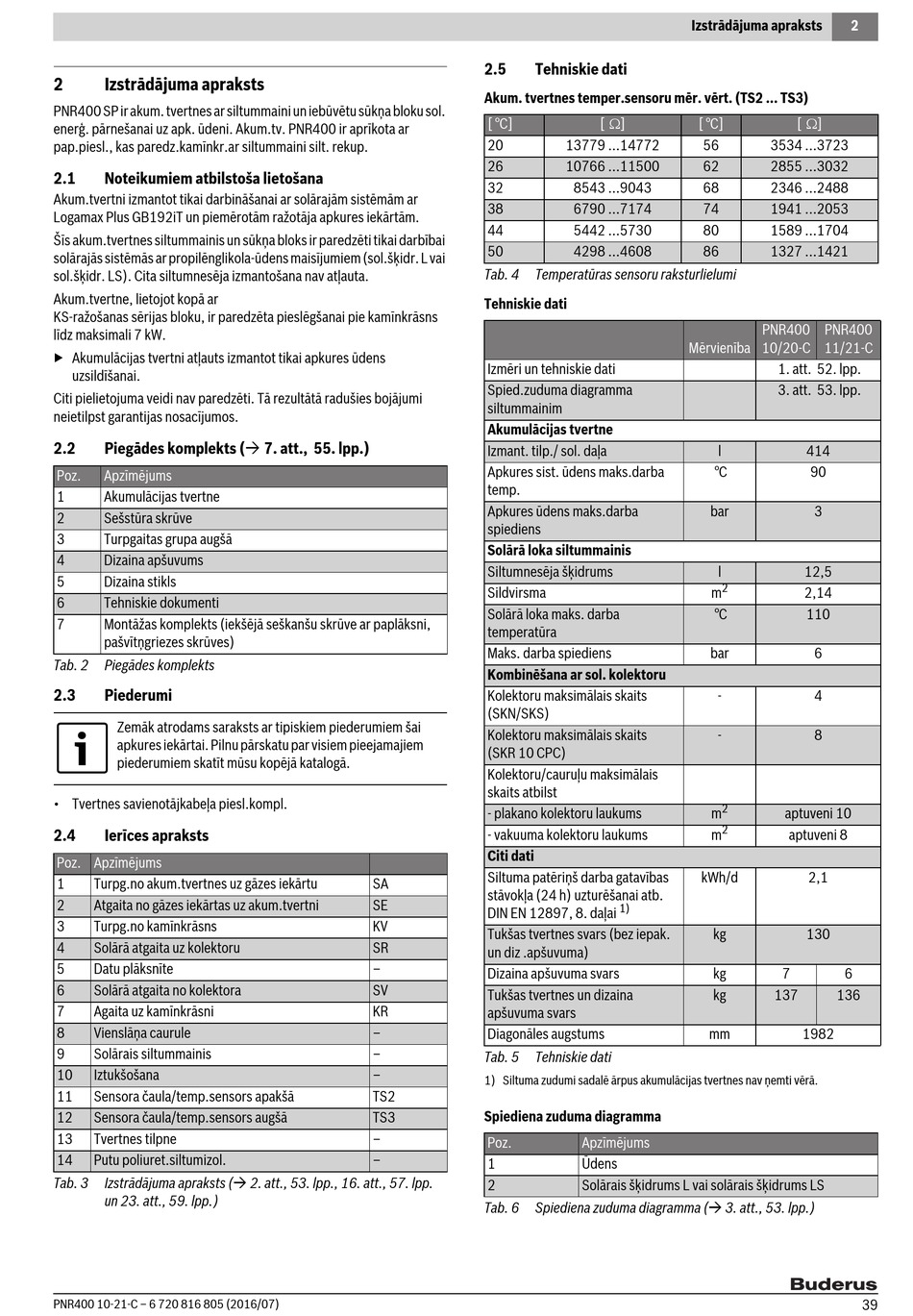

2 Izstrādājuma apraksts
PNR400 SP ir akum. tvertnes ar siltummaini un iebūvētu sūkņa bloku sol.
enerģ. pārnešanai uz apk. ūdeni. Akum.tv. PNR400 ir aprīkota ar
pap.piesl., kas paredz.kamīnkr.ar siltummaini silt. rekup.
2.1 Noteikumiem atbilstoša lietošana
Akum.tvertni izmantot tikai darbināšanai ar solārajām sistēmām ar
Logamax Plus GB192iT un piemērotām ražotāja apkures iekārtām.
Šīs akum.tvertnes siltummainis un sūkņa bloks ir paredzēti tikai darbībai
solārajās sistēmās ar propilēnglikola-ūdens maisījumiem (sol.šķidr. L vai
sol.šķidr. LS). Cita siltumnesēja izmantošana nav atļauta.
Akum.tvertne, lietojot kopā ar
KS-ražošanas sērijas bloku, ir paredzēta pieslēgšanai pie kamīnkrāsns
līdz maksimali 7 kW.
▶ Akumulācijas tvertni atļauts izmantot tikai apkures ūdens
uzsildīšanai.
Citi pielietojuma veidi nav paredzēti. Tā rezultātā radušies bojājumi
neietilpst garantijas nosacījumos.
2.2 Piegādes komplekts ( 7. att., 55. lpp.)
Poz. Apzīmējums
1 Akumulācijas tvertne
2 Sešstūra skrūve
3 Turpgaitas grupa augšā
4 Dizaina apšuvums
5 Dizaina stikls
6 Tehniskie dokumenti
7 Montāžas komplekts (iekšējā seškanšu skrūve ar paplāksni,
pašvītņgriezes skrūves)
Tab. 2 Piegādes komplekts
2.3

Piederumi

Zemāk atrodams saraksts ar tipiskiem piederumiem šai
apkures iekārtai. Pilnu pārskatu par visiem pieejamajiem
piederumiem skatīt mūsu kopējā katalogā.
• Tvertnes savienotājkabeļa piesl.kompl.
2.4 Ierīces apraksts
Poz. Apzīmējums
1 Turpg.no akum.tvertnes uz gāzes iekārtu
2 Atgaita no gāzes iekārtas uz akum.tvertni
3 Turpg.no kamīnkrāsns
4 Solārā atgaita uz kolektoru
5 Datu plāksnīte
6 Solārā atgaita no kolektora
7 Agaita uz kamīnkrāsni
8 Vienslāņa caurule
9 Solārais siltummainis
10 Iztukšošana
11 Sensora čaula/temp.sensors apakšā
12 Sensora čaula/temp.sensors augšā
13 Tvertnes tilpne
14 Putu poliuret.siltumizol.
Tab. 3 Izstrādājuma apraksts ( 2. att., 53. lpp., 16. att., 57. lpp.
un 23. att., 59. lpp.)
PNR400 10-21-C – 6 720 816 805 (2016/07)
2.5

Tehniskie dati

Akum. tvertnes temper.sensoru mēr. vērt. (TS2 ... TS3)
[ °C]
20
26
32
38
44
50
Tab. 4 Temperatūras sensoru raksturlielumi
Tehniskie dati
Izmēri un tehniskie dati
Spied.zuduma diagramma
siltummainim
Akumulācijas tvertne
Izmant. tilp./ sol. daļa
Apkures sist. ūdens maks.darba
temp.
Apkures ūdens maks.darba
spiediens
Solārā loka siltummainis
Siltumnesēja šķidrums
Sildvirsma
Solārā loka maks. darba
temperatūra
Maks. darba spiediens
Kombinēšana ar sol. kolektoru
Kolektoru maksimālais skaits
(SKN/SKS)
Kolektoru maksimālais skaits
(SKR 10 CPC)
Kolektoru/cauruļu maksimālais
skaits atbilst
- plakano kolektoru laukums
- vakuuma kolektoru laukums
Citi dati
Siltuma patēriņš darba gatavības
SA
stāvokļa (24 h) uzturēšanai atb.
SE
DIN EN 12897, 8. daļai
KV
Tukšas tvertnes svars (bez iepak.
SR
un diz .apšuvuma)
–
Dizaina apšuvuma svars
SV
Tukšas tvertnes un dizaina
KR
apšuvuma svars
–
Diagonāles augstums
–
Tab. 5 Tehniskie dati
–
1) Siltuma zudumi sadalē ārpus akumulācijas tvertnes nav ņemti vērā.
TS2
Spiediena zuduma diagramma
TS3
–
Poz.
–
1
2
Tab. 6 Spiediena zuduma diagramma ( 3. att., 53. lpp.)
Izstrādājuma apraksts
[] [ °C]
13779 ...14772 56
10766 ...11500 62
8543 ...9043 68
6790 ...7174 74
5442 ...5730 80
4298 ...4608 86
Mērvienība
l
°C
bar
l
2
m
°C
bar
-
-
2
m
2
m
kWh/d
1)
kg
kg
kg
mm
Apzīmējums
Ūdens
Solārais šķidrums L vai solārais šķidrums LS
2
[]
3534 ...3723
2855 ...3032
2346 ...2488
1941 ...2053
1589 ...1704
1327 ...1421
PNR400 PNR400
10/20-C 11/21-C
1. att. 52. lpp.
3. att. 53. lpp.
414
90
3
12,5
2,14
110
6
4
8
aptuveni 10
aptuveni 8
2,1
130
7 6
137 136
1982
39
