Inhaltszusammenfassung für Buderus PNRS400.4
- Seite 1 PNRS400.4 Vor Installation und Wartung sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
10 Störungen ......... . 15 ▶ Sicherheitsventil und Belüftungsschlitze kei- nenfalls verschließen. ▶ Nur wenn die Sonne nicht auf die Kollektoren scheint und kein Frost zu erwarten ist: Solaranlage spülen und befüllen. PNRS400.4 – 6720875530 (2017/05) -
Seite 3: H Hinweise Für Die Zielgruppe

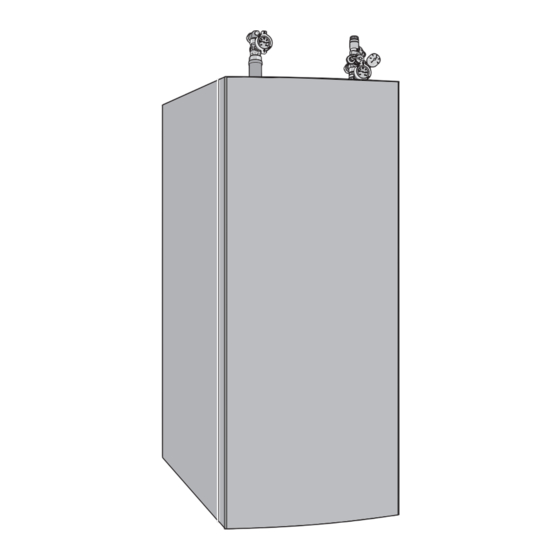

▶ Vor der Installation/Wartung: Spannungsversor- Angaben zum Produkt gung (230 V AC) zum Heizgerät und zu allen weite- PNRS400.4 ist ein Pufferspeicher (Speicher) mit Wärmetauscher und ren BUS-Teilnehmern unterbrechen. integrierter Solarstation für die Übertragung der solaren Energie in das ▶ Nur Originalersatzteile verwenden. -
Seite 4: Produktbeschreibung
Druckverlust bei dem ca. 1,2-fachen des Werts für reines Wasser. Heizwasser-Volumenstrom für Heizwasser-Eingangsleistung Maximaler Betriebsdruck Trinkwasserseite höchster Auslegungsdruck Netzseitig verursachte Druckverluste sind im Diagramm nicht berück- Maximaler Betriebsdruck Heizquellenseite sichtigt. Maximaler Betriebsdruck Solarseite Maximaler Betriebsdruck Trinkwasserseite CH Maximaler Prüfdruck Trinkwasserseite CH Tab. 3 Typschild PNRS400.4 – 6720875530 (2017/05) -
Seite 5: Produktdaten Zum Energieverbrauch
Speicher demontieren Tab. 7 Produktdaten zum Energieverbrauch Optional: Speicher vor dem Transport demontieren. ▶ Verpackung entfernen. ▶ Vordere Abdeckung entfernen ( Bild 11, Seite 19) ▶ Seitenteile und obere Abdeckung entfernen ( Bild 12, Seite 19). PNRS400.4 – 6720875530 (2017/05) -
Seite 6: Montage
▶ Zur Vermeidung von Störungen durch Lufteinschluss ist in der Rück- laufgruppe der Solarstation ein automatischer Entlüfter enthalten. Schäden durch undichte Anschlüsse! ▶ Rohrleitungen spannungsfrei installieren. ▶ Anschlüsse und Rohrleitungen bei der Inbetriebnahme auf Dichtheit prüfen. PNRS400.4 – 6720875530 (2017/05) -
Seite 7: Solarseitiger Anschluss
▶ Benötigten Vordruck bei unbelastetem Gefäß einstellen (ohne Flüs- chenden Vorschriften des Herstellers zum Anschluss der Wasserta- sigkeitsdruck). sche an einen Pufferspeicher einhalten. Dadurch wird das maximal nutzbare Volumen zur Verfügung gestellt. ▶ Vorgeschriebene Sicherheitseinrichtungen zur Absicherung bei man- gelnder Wärmeabnahme beachten und vorsehen. PNRS400.4 – 6720875530 (2017/05) -
Seite 8: Elektrischer Anschluss
TS6 Temperaturfühler Wärmetauscher TS9 Temperaturfühler Speicher 3 oben, Anschluss z. B. am Wärmeer- zeuger (nicht am SM100 anschließen) TS12 Temperaturfühler im Vorlauf zum Solarkollektor (Wärmemengen- zähler) TS13 Temperaturfühler im Rücklauf vom Solarkollektor (Wärmemen- genzähler) Wasserzähler PNRS400.4 – 6720875530 (2017/05) -
Seite 9: Anschluss Schema
Nach EN 12975 muss die Ausblas- und Ablaufleitung in einen offenen Behälter münden, der in der Lage ist, den Gesamtinhalt der Flachkollek- toren aufzunehmen. Die gezeigte Kollektorhydraulik entspricht der FKT-Baureihe. ▶ Bei der FKC-Baureihe die Kollektoren diagonal anschließen. PNRS400.4 – 6720875530 (2017/05) -
Seite 10: Betriebsbereitstellung
▶ Anlage mit Wärmeträgerflüssigkeit entsprechend der Umwälz- ▶ Langsam spülen, dann den Volumenstrom schrittweise erhöhen. richtung der Hocheffizienz-Solarpumpe spülen. Rohrleitungen ca. 30 Minuten spülen, bis die Solarflüssigkeit in den Schläuchen und in dem Behälter blasenfrei ist. PNRS400.4 – 6720875530 (2017/05) - Seite 11 Solaranlage weiter entlüftet werden. ▶ Bei fehlendem Druck Wärmeträgerflüssigkeit nachpumpen. ▶ Nach Abschluss des Entlüftungsvorgangs die Kappe des automatischen Entlüfters schließen. Nur bei geschlossenem Entlüfter erfolgt beim Verdampfen von Wärme- trägerflüssigkeit im Kollektor der Druckausgleich über das Solar- ausdehnungsgefäß. PNRS400.4 – 6720875530 (2017/05)
-
Seite 12: Volumenstrom Einstellen
Kollektortemperaturfühler bis zum Anschlag in die Tauchhülse eingeschoben und fixiert. Sichtprüfung des Montagesystems durchgeführt. Sichtprüfung der Übergänge zwischen dem Montagesystem und der Dacheindeckung auf Dichtheit durchge- führt. Isolierung der Rohrleitungen geprüft. Wenn erforderlich: Nassreinigung der Kollektoren ohne Reinigungszusätze durchgeführt. Pufferspeicher PNRS400.4 – 6720875530 (2017/05) -
Seite 13: Außerbetriebnahme
„Betriebsdruck für die Solaranlage anpassen“, Seite 11). 9.2.3 Wärmeträgerflüssigkeit HINWEIS: Schaden durch Frost! ▶ Alle zwei Jahre prüfen, ob der erforderliche Frostschutz sicherge- stellt ist. Zusätzlich zur Prüfung des Frostschutzes empfehlen wir: Alle 2 Jahre den Korrosionsschutz (pH-Wert) in der Wärmeträgerflüssigkeit prüfen. PNRS400.4 – 6720875530 (2017/05) -
Seite 14: Elektrische Verdrahtung
Datum Datum Datum Datum Datum ___________ ___________ ___________ ___________ ___________ ___________ Betriebsdruck der Heizungsanlage geprüft ( Installationsanleitung Heizgerät) Betriebsdruck der Solaranlage geprüft ( Seite 11). Wärmeträgerflüssigkeit geprüft ( Seite 13). Elektrische Verdrahtung geprüft ( Seite 14). PNRS400.4 – 6720875530 (2017/05) -
Seite 15: Störungen
Keine homogene Durchströmung der Kollektorfelder ▶ Verrohrung prüfen. möglich. Die Leistung der Hocheffizienz-Solarpumpe ist zu niedrig. ▶ Hocheffizienz-Solarpumpe prüfen und gegebenenfalls tauschen. Das Solarausdehnungsgefäß ist defekt oder zu klein. ▶ Auslegung und Vordruck des Solarausdehnungsgefäßes sowie Betriebsdruck prüfen. PNRS400.4 – 6720875530 (2017/05) - Seite 16 Die Leistung der Hocheffizienz-Solarpumpe ist zu niedrig. ▶ Hocheffizienz-Solarpumpe prüfen und ggf. tauschen. Der Wärmetauscher ist verschmutzt/ verkalkt. ▶ Wärmetauscher spülen/entkalken. Die Kollektorscheiben sind stark verschmutzt. ▶ Kollektorscheiben mit Glasreiniger reinigen. Kein Aceton verwenden! Tab. 17 Störungen PNRS400.4 – 6720875530 (2017/05)
- Seite 17 PNRS400.4 – 6720875530 (2017/05)
- Seite 18 PNRS400.4 1734 22,5 1937 1982 Ø | mm PNRS400.4 – 6720875530 (2017/05)
- Seite 19 PNRS400.4 – 6720875530 (2017/05)
- Seite 20 PNRS400.4 – 6720875530 (2017/05)
- Seite 21 PNRS400.4 – 6720875530 (2017/05)
- Seite 22 PNRS400.4 – 6720875530 (2017/05)
- Seite 23 PNRS400.4 – 6720875530 (2017/05)
- Seite 24 Bosch Thermotechnik GmbH Sophienstrasse 30-32 D-35576 Wetzlar www.bosch-thermotechnology.com...
