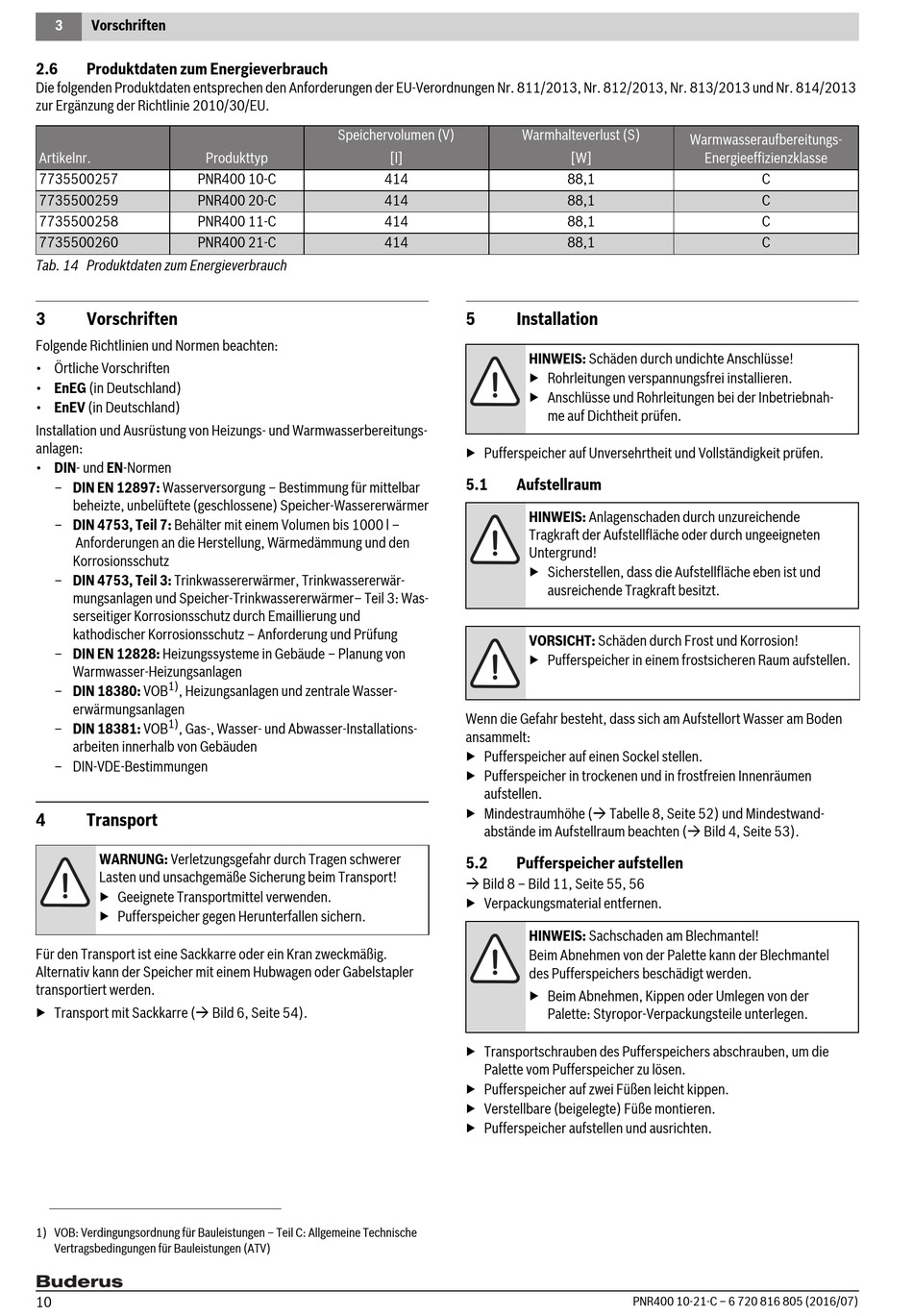

3

Vorschriften

2.6

Produktdaten zum Energieverbrauch

Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen Nr. 811/2013, Nr. 812/2013, Nr. 813/2013 und Nr. 814/2013
zur Ergänzung der Richtlinie 2010/30/EU.
Artikelnr. Produkttyp
7735500257 PNR400 10-C
7735500259 PNR400 20-C
7735500258 PNR400 11-C
7735500260 PNR400 21-C
Tab. 14 Produktdaten zum Energieverbrauch
3 Vorschriften
Folgende Richtlinien und Normen beachten:
• Örtliche Vorschriften
• EnEG (in Deutschland)
• EnEV (in Deutschland)
Installation und Ausrüstung von Heizungs- und Warmwasserbereitungs-
anlagen:
• DIN- und EN-Normen
– DIN EN 12897: Wasserversorgung – Bestimmung für mittelbar
beheizte, unbelüftete (geschlossene) Speicher-Wassererwärmer
– DIN 4753, Teil 7: Behälter mit einem Volumen bis 1000 l –
Anforderungen an die Herstellung, Wärmedämmung und den
Korrosionsschutz
– DIN 4753, Teil 3: Trinkwassererwärmer, Trinkwassererwär-
mungsanlagen und Speicher-Trinkwassererwärmer– Teil 3: Was-
serseitiger Korrosionsschutz durch Emaillierung und
kathodischer Korrosionsschutz – Anforderung und Prüfung
– DIN EN 12828: Heizungssysteme in Gebäude – Planung von
Warmwasser-Heizungsanlagen
1)
– DIN 18380: VOB , Heizungsanlagen und zentrale Wasser-
erwärmungsanlagen
1)
– DIN 18381: VOB , Gas-, Wasser- und Abwasser-Installations-
arbeiten innerhalb von Gebäuden
– DIN-VDE-Bestimmungen
4

Transport

WARNUNG: Verletzungsgefahr durch Tragen schwerer
Lasten und unsachgemäße Sicherung beim Transport!
▶ Geeignete Transportmittel verwenden.
▶ Pufferspeicher gegen Herunterfallen sichern.
Für den Transport ist eine Sackkarre oder ein Kran zweckmäßig.
Alternativ kann der Speicher mit einem Hubwagen oder Gabelstapler
transportiert werden.
▶ Transport mit Sackkarre ( Bild 6, Seite 54).
1) VOB: Verdingungsordnung für Bauleistungen – Teil C: Allgemeine Technische
Vertragsbedingungen für Bauleistungen (ATV)
10
Speichervolumen (V)
[l]
414
414
414
414
5
▶ Pufferspeicher auf Unversehrtheit und Vollständigkeit prüfen.
5.1
Wenn die Gefahr besteht, dass sich am Aufstellort Wasser am Boden
ansammelt:
▶ Pufferspeicher auf einen Sockel stellen.
▶ Pufferspeicher in trockenen und in frostfreien Innenräumen
aufstellen.
▶ Mindestraumhöhe ( Tabelle 8, Seite 52) und Mindestwand-
abstände im Aufstellraum beachten ( Bild 4, Seite 53).
5.2
 Bild 8 – Bild 11, Seite 55, 56
▶ Verpackungsmaterial entfernen.
▶ Transportschrauben des Pufferspeichers abschrauben, um die
Palette vom Pufferspeicher zu lösen.
▶ Pufferspeicher auf zwei Füßen leicht kippen.
▶ Verstellbare (beigelegte) Füße montieren.
▶ Pufferspeicher aufstellen und ausrichten.
Warmhalteverlust (S)
[W]
88,1
88,1
88,1
88,1

Installation

HINWEIS: Schäden durch undichte Anschlüsse!
▶ Rohrleitungen verspannungsfrei installieren.
▶ Anschlüsse und Rohrleitungen bei der Inbetriebnah-
me auf Dichtheit prüfen.

Aufstellraum

HINWEIS: Anlagenschaden durch unzureichende
Tragkraft der Aufstellfläche oder durch ungeeigneten
Untergrund!
▶ Sicherstellen, dass die Aufstellfläche eben ist und
ausreichende Tragkraft besitzt.
VORSICHT: Schäden durch Frost und Korrosion!
▶ Pufferspeicher in einem frostsicheren Raum aufstellen.

Pufferspeicher aufstellen

HINWEIS: Sachschaden am Blechmantel!
Beim Abnehmen von der Palette kann der Blechmantel
des Pufferspeichers beschädigt werden.
▶ Beim Abnehmen, Kippen oder Umlegen von der
Palette: Styropor-Verpackungsteile unterlegen.
PNR400 10-21-C – 6 720 816 805 (2016/07)
Warmwasseraufbereitungs-
Energieeffizienzklasse
C
C
C
C
