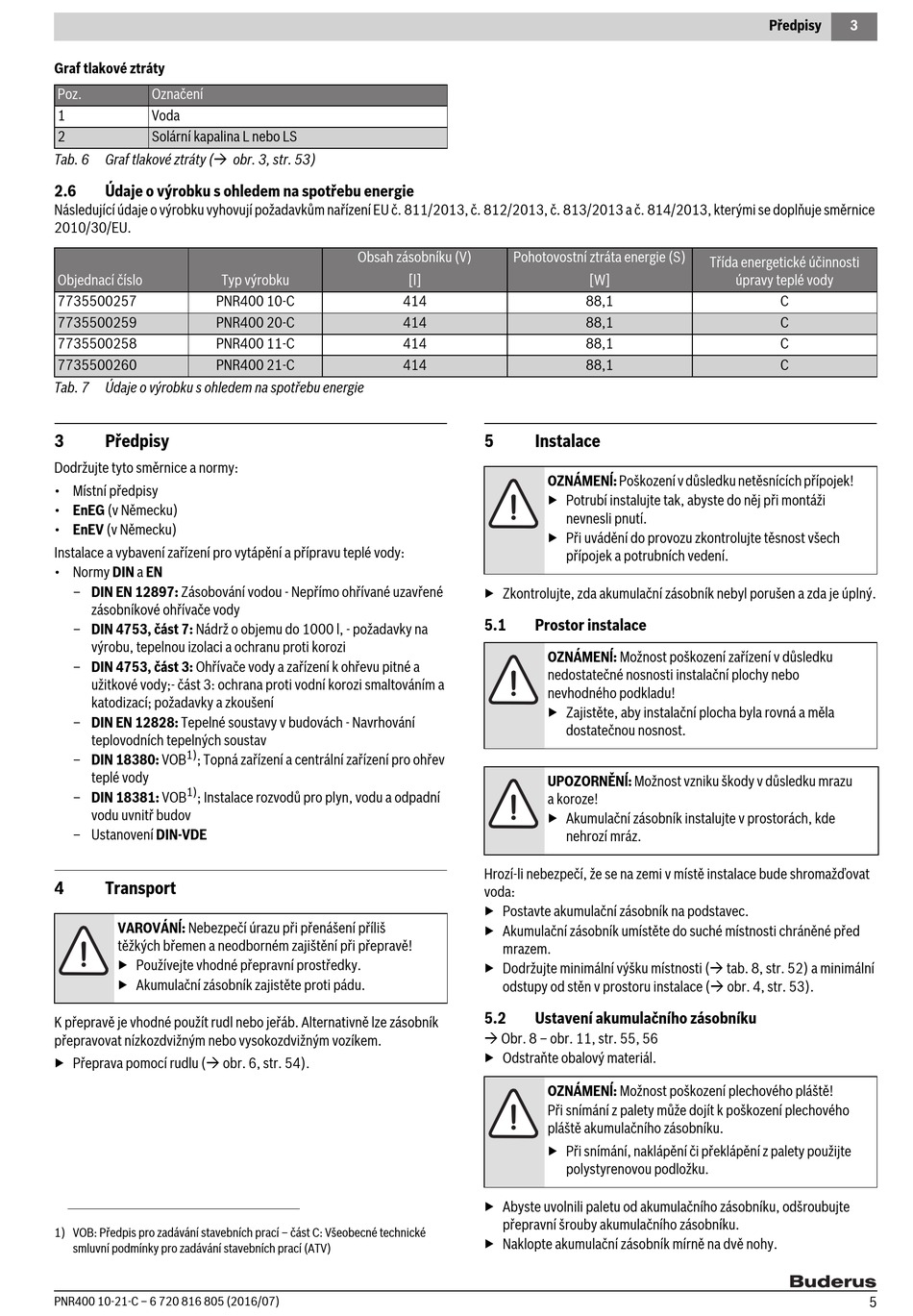

Graf tlakové ztráty
Poz. Označení
1 Voda
2 Solární kapalina L nebo LS
Tab. 6 Graf tlakové ztráty ( obr. 3, str. 53)
2.6 Údaje o výrobku s ohledem na spotřebu energie
Následující údaje o výrobku vyhovují požadavkům nařízení EU č. 811/2013, č. 812/2013, č. 813/2013 a č. 814/2013, kterými se doplňuje směrnice
2010/30/EU.
Objednací číslo Typ výrobku
7735500257 PNR400 10-C
7735500259 PNR400 20-C
7735500258 PNR400 11-C
7735500260 PNR400 21-C
Tab. 7 Údaje o výrobku s ohledem na spotřebu energie
3 Předpisy
Dodržujte tyto směrnice a normy:
• Místní předpisy
• EnEG (v Německu)
• EnEV (v Německu)
Instalace a vybavení zařízení pro vytápění a přípravu teplé vody:
• Normy DIN a EN
– DIN EN 12897: Zásobování vodou - Nepřímo ohřívané uzavřené
zásobníkové ohřívače vody
– DIN 4753, část 7: Nádrž o objemu do 1000 l, - požadavky na
výrobu, tepelnou izolaci a ochranu proti korozi
– DIN 4753, část 3: Ohřívače vody a zařízení k ohřevu pitné a
užitkové vody;- část 3: ochrana proti vodní korozi smaltováním a
katodizací; požadavky a zkoušení
– DIN EN 12828: Tepelné soustavy v budovách - Navrhování
teplovodních tepelných soustav
1)
– DIN 18380: VOB ; Topná zařízení a centrální zařízení pro ohřev
teplé vody
1)
– DIN 18381: VOB
; Instalace rozvodů pro plyn, vodu a odpadní
vodu uvnitř budov
– Ustanovení DIN-VDE
4

Transport

VAROVÁNĺ: Nebezpečí úrazu při přenášení příliš
těžkých břemen a neodborném zajištění při přepravě!
▶ Používejte vhodné přepravní prostředky.
▶ Akumulační zásobník zajistěte proti pádu.
K přepravě je vhodné použít rudl nebo jeřáb. Alternativně lze zásobník
přepravovat nízkozdvižným nebo vysokozdvižným vozíkem.
▶ Přeprava pomocí rudlu ( obr. 6, str. 54).
1) VOB: Předpis pro zadávání stavebních prací – část C: Všeobecné technické
smluvní podmínky pro zadávání stavebních prací (ATV)
PNR400 10-21-C – 6 720 816 805 (2016/07)
Obsah zásobníku (V) Pohotovostní ztráta energie (S)
[l]
414
414
414
414
5
▶ Zkontrolujte, zda akumulační zásobník nebyl porušen a zda je úplný.
5.1
Hrozí-li nebezpečí, že se na zemi v místě instalace bude shromažďovat
voda:
▶ Postavte akumulační zásobník na podstavec.
▶ Akumulační zásobník umístěte do suché místnosti chráněné před
mrazem.
▶ Dodržujte minimální výšku místnosti ( tab. 8, str. 52) a minimální
odstupy od stěn v prostoru instalace ( obr. 4, str. 53).
5.2
 Obr. 8 – obr. 11, str. 55, 56
▶ Odstraňte obalový materiál.
▶ Abyste uvolnili paletu od akumulačního zásobníku, odšroubujte
přepravní šrouby akumulačního zásobníku.
▶ Naklopte akumulační zásobník mírně na dvě nohy.
[W]
88,1
88,1
88,1
88,1

Instalace

OZNÁMENĺ: Poškození v důsledku netěsnících přípojek!
▶ Potrubí instalujte tak, abyste do něj při montáži
nevnesli pnutí.
▶ Při uvádění do provozu zkontrolujte těsnost všech
přípojek a potrubních vedení.

Prostor instalace

OZNÁMENĺ: Možnost poškození zařízení v důsledku
nedostatečné nosnosti instalační plochy nebo
nevhodného podkladu!
▶ Zajistěte, aby instalační plocha byla rovná a měla
dostatečnou nosnost.
UPOZORNĚNĺ: Možnost vzniku škody v důsledku mrazu
a koroze!
▶ Akumulační zásobník instalujte v prostorách, kde
nehrozí mráz.
Ustavení akumulačního zásobníku
OZNÁMENĺ: Možnost poškození plechového pláště!
Při snímání z palety může dojít k poškození plechového
pláště akumulačního zásobníku.
▶ Při snímání, naklápění či překlápění z palety použijte
polystyrenovou podložku.
Předpisy 3
Třída energetické účinnosti
úpravy teplé vody
C
C
C
C
