Abruf aufgezeichneter Daten

Mit dieser Option können Sie alle gespeicherten
Daten anzeigen. Wenn keine Daten gespeichert
sind, erscheint die Anzeige: "No Records were
found". Wenn gespeicherte Daten vorhanden
sind, erscheint eine Liste mit allen Daten die
gespeichert wurden, in Abhängigkeit von der
gewählten Anzeigeoption: Automatic Log,
Manual Log oder OUR /SOUR-Berichte.
Um gespeicherte Daten anzuzeigen:
•
Drücken Sie „Setup", während sich das Gerät im
Messmodus befindet.
•
Drücken Sie „Log Recall".
•
Wählen Sie den Log-Typ den Sie anzeigen
wollen: „Automatic Log", „Manual Log" oder
„OUR/SOUR Reports". Alle aufgezeichneten
Speichergruppen des ausgewählten Log-Typs
werden angezeigt.
•
Um die Logs zu filtern drücken Sie „Mode" und
dann den gewünschten Parameter. Es werden
nur die Speichergruppen des gewünschten
Parameters angezeigt.
•
Verwenden Sie die Pfeiltasten, um eine
Speichergruppe zu markieren und drücken Sie
„View", um die aufgezeichneten Daten dieser
Speichergruppe anzuzeigen. Auf der Anzeige
erscheint die Nachricht „Please wait..." (Bitte
warten) für einen Augenblick. Danach werden
die ausgewählten Logging-Daten-
Konfigurationen zusammen mit den GLP-
Informationen angezeigt.

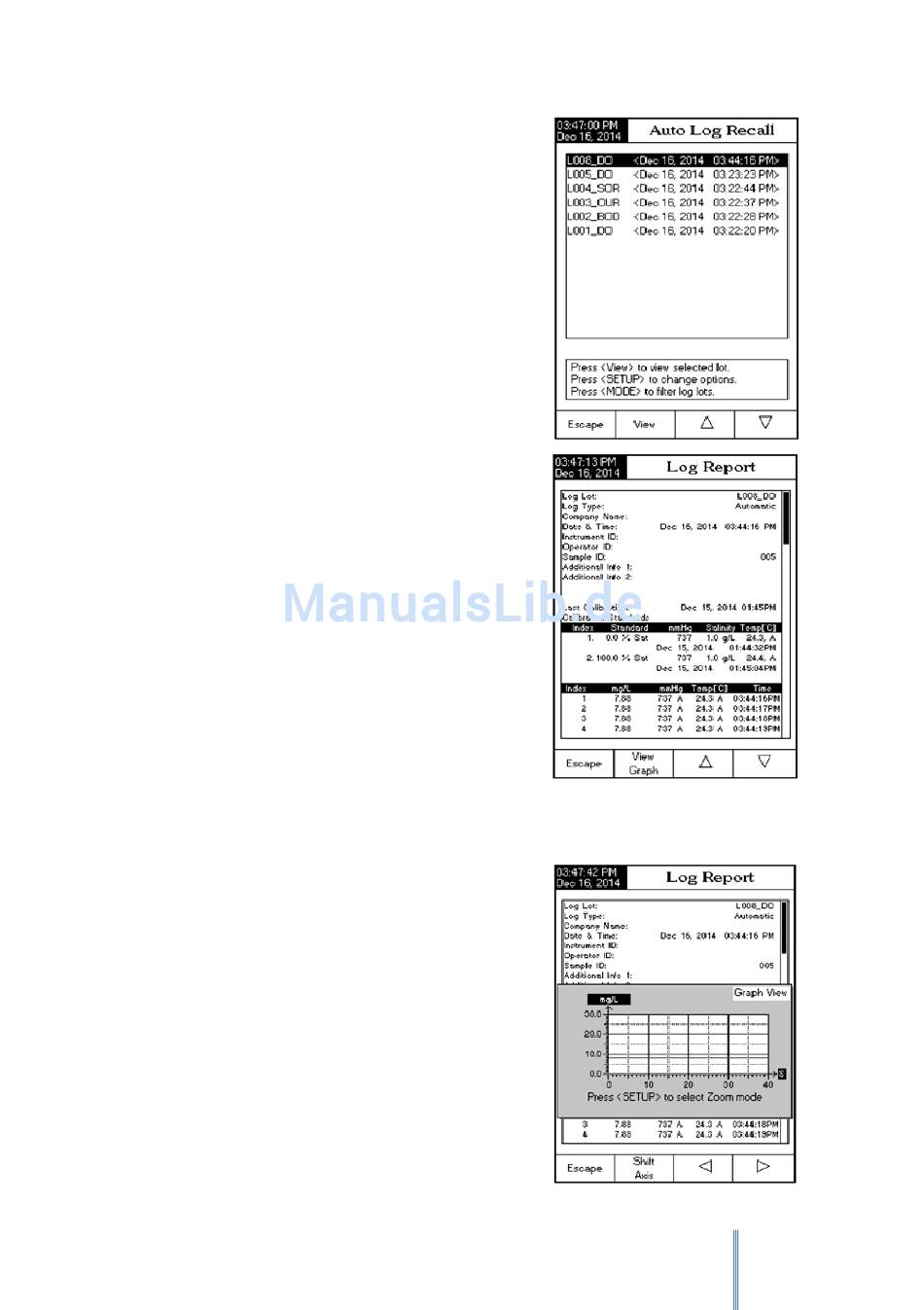

Hinweis: Nur für automatische gespeicherte
Werte ist es möglich den geplotteten Graphen
anzusehen.
•
Drücken Sie dafür „View Graph".
•
Drücken Sie „Shift Axes", um den Graph entlang
der x/y – Achse zu verschieben mit den
Pfeiltasten.
•
Drücken Sie „Setup", um den Zoom zu
verändern, während der Graph angezeigt wird.
•
Drücken Sie „Zoom Time" oder „Zoom DO", um
zwischen den aktiven Zoom-Achsen zu
wechseln und um den Zoom zu vergrößern bzw.
zu verkleinern.
•
Drücken Sie „Escape", um das Menü zu
verlassen.
