Verwandte Anleitungen für Hanna Instruments HI 93703-C
Inhaltszusammenfassung für Hanna Instruments HI 93703-C

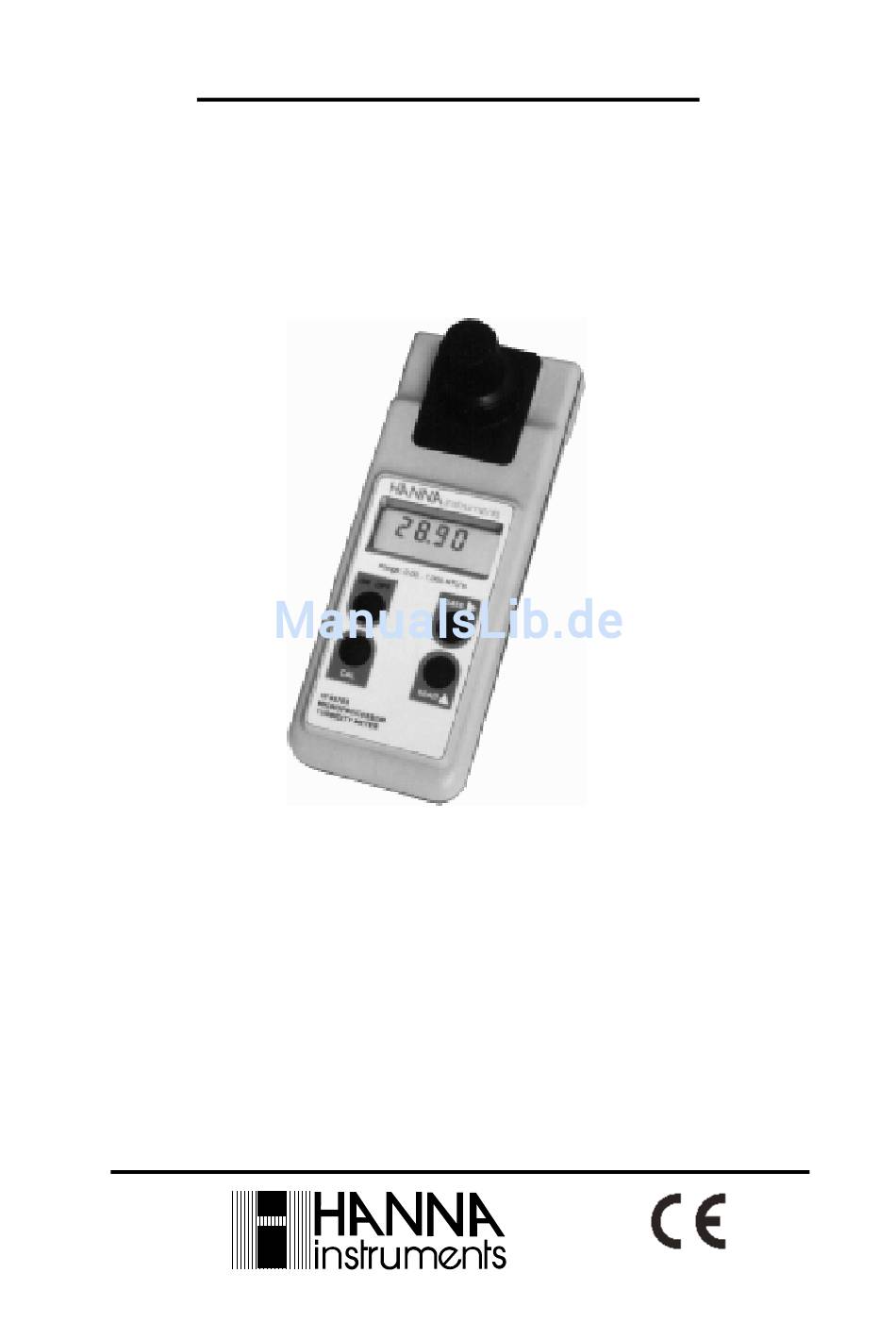

- Seite 1 Bedienungsanleitung HI 93703 Tragbares Trübungs-Messgerät mit Mikroprozessor (Version 3 - 12/2013)
-
Seite 2: Hinweis, Eingangsprüfung, Garantie
Untersuchen Sie das ausgepackte Gerät sorgfältig auf mögliche Transportschäden. Sollten Sie einen Defekt bemerken, benachrichtigen Sie umgehend Ihren Spediteur, sowie Ihre Handelsniederlassung. Überprüfen Sie bitte die Lieferung auf Vollständigkeit: HI 93703 HI 93703-C Trügungsmessgerät • • Glasküvetten mit Schraubverschluss •... - Seite 3 Die Reparatur bzw. der Ersatz wird im Falle des Garantieanspruches kostenlos übernommen. Nach Ablauf der Garantiezeit gehen Reparaturen zu Lasten des Kunden. Sie werden von uns zuvor über die anfallenden Servicekosten informiert. ACHTUNG! Um den jeweils neuesten Stand technischer Erkenntnisse gerecht zu werden, behalten wir uns das Recht auf Modifikation unserer Geräte in bezug auf Konstruktion und Design ohne Ankündigung vor.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweis, Eingangsprüfung, Garantie ............2 1. Technische Daten ...............5 2. Prinzip der Messung ................6 3. Gerätebeschreibung/Bedienungselemente 3.1. Gerätebeschreibung ...............7 3.2. Bedienungselemente ...............7 4. Durchführung einer Messung ..............8 5. Kalibrierung ...............10 6. Batteriewechsel ...............13 7. LCD- und Fehlermeldungen ..............14 8. Zubehör ...............15 9. -
Seite 5: Technische Daten
1. Technische Daten Messbereiche 0.00 bis 50,00 FTU 50 bis 1000 FTU Auflösung 0.01 FTU bis 50 FTU 1 FTU ab 50 FTU ± 0,5 FTU oder ± 5% des Messergebnisses, je Genauigkeit bezogen auf Messbereichsendwert nachdem was größer ist Strahlungsquelle Leuchtdiode 890 nm Detector... -
Seite 6: Prinzip Der Messung
2. PRINZIP DER MESSUNG HI 93703 erfüllt die Richtlinien des Internationalen ISO 7027-Standards. Als Strahlungsquelle dient eine Leuchtdiode. Das Emmisionsmaximum dieser Strahlungsquelle liegt bei 890 nm. Leuchtdioden als Strahlungsquelle haben bei mobil einsetzbaren Messgeräten zwei nicht vernachlässigbare Vorteile: der Energiebedarf im Betrieb ist gering; die Messgeräte lassen sich mit Batterien verwenden. -
Seite 7: Gerätebeschreibung/Bedienungselemente
3. GERÄTEBESCHREIBUNG/ BEDIENUNGSELEMENTE 3.1. Gerätebeschreibung HI 93703 ist ein leichtes, tragbares Trübungs-Messgerät mit Mikroprozessor- Steuerung. Das HI 93703 eignet sich sowohl für die Trübungsmessung im Labor, als auch zur mobilen Trübungsmessung im Gelände oder in der Industrie. Das Messgerät ist einfach in der Bedienung und kann schon nach einer sehr kurzen Einarbeitungszeit in Betrieb genommen werden. -
Seite 8: Durchführung Einer Messung
4. DURCHFÜHRUNG EINER MESSUNG Stellen Sie zunächst sicher, dass die Batterien eingelegt worden sind, ansonsten beachten Sie die Anweisungen in Abschnitt 6. Batteriewechsel. Um die Batterie zu schonen verfügt das Messgerät über eine automatische Displayabschaltung nach 5 Minuten, wenn zwischendurch keine Taste betätigt wurde. -
Seite 9: Um Eine Maximale Genauigkeit Zu Gewährleisten Geben Wir Ihnen Folgende Tipps
Messergebnis in FTU Trübungseinheiten angezeigt, hier z.B. 51 FTU. Um eine maximale Genauigkeit zu gewährleisten geben wir Ihnen folgende Tipps Messküvette immer aufgeschraubten Küvettendeckel in den Messschacht einführen. Dieses gilt auch für den Kalibriervorgang. Nach jeder Messung sollte die Küvette entleert und mit entionisiertem Wasser gespült werden. -
Seite 10: Kalibrierung
5. KALIBRIERUNG Eine regelmäßige, mindestens monatliche Kalibrierung wird empfohlen. KALIBRIERVORGANG: Schalten Sie durch Drücken der ON/OFF- Taste das Messgerät ein. Das Display zeigt - - - - Drücken CAL-Taste. Anzeige blinkt für Sekunden “CAL“ Drücken Sie nun, solange blinkt, diese Taste ein weiteres mal um in den Kalibriermodus zu gelangen. - Seite 11 Kalibrierlösung HI 93703-10. Geben Sie acht, dass auch diese Küvette nur mit aufgeschraubten Küvettendeckel in den Messschacht eingeführt wird und drücken Sie erneut die CAL-Taste. Nun kalibriert sich das Messgerät ein. Auch dieser Vorgang dauert ca. 50 Sekunden. In der “SIP“...
- Seite 12 einen längere Haltbarkeit aufweist als der Formazin-Standard; weiterhin ist Formazin eine sehr giftige Substanz. Diese Gründe haben dazu geführt, dass wir uns zu einem Polymer-Standard (AMCO-AEPA-1) entschieden haben. Um zu einem späteren Zeitpunkt das letzte Kalibrierdatum abzulesen, schalten Sie zunächst das Messgerät an. Im - - - - Display erscheint .
-
Seite 13: Batteriewechsel
6. BATTERIEWECHSEL Um die Batteriekapazität zu schonen verfügt das Messgerät über eine automatische Abschaltung nach 5 Minuten. Die vier 1,5-V-Batterien ermöglichen einen Dauerbetrieb über 60 Stunden oder ca. 900 Messungen. LO BAT Bei abfallender Batteriekapazität, zeigt das Gerät im Display unten rechts an. -
Seite 14: Lcd- Und Fehlermeldungen
7. LCD- UND FEHLERMELDUNGEN HI 93703 verfügt über folgende Meldungen: Diese Meldung zeigt den Bereitschaftszustand an. Eine Messung oder eine Kalibrierung kann durchgeführt werden. Diese Meldung zeigt den Kalibrierungsmodus an. Wird innerhalb der Bereitschaftszustand geschaltet. Diese Anzeige ermöglicht das Ändern des Datums der letzten Kalibrierung. -
Seite 15: Zubehör
8. ZUBEHÖR HI 731321 4 Glas Ersatzglasküvetten ohne Schraubverschluss HI 731325 4 Schraubverschlüsse für Glasküvetten HI 93703 C Komplett-Paket Trübungsmessgerät 93703 Transportkoffer, Lösungen 0 FTU und 10 FTU, sowie Reinigungslösung und Reinigungstüchern HI 731318 HI 731313 Paket wie HI 93703C, jedoch ohne Trübungsmessgerät HI 93703-0 30 ml Standardlösung 0 FTU AMCO-AEPA-1 HI 93703-10... -
Seite 16: Weitere Hanna -Produkte
9. WEITERE HANNA- PRODUKTE Hanna Instruments bietet Ihnen neben diesem Trübungsmessgerät noch: • Tester (pH, µS, REDOX, °C) • pH- und REDOX-Elektroden • Leitfähigkeitsmessgeräte • Temperaturmessgeräte • Sauerstoffmessgeräte • Hygrometer • Magnetrührer • Dosierpumpen • Chemische Testkits und Schnelltest-Photometer •...
