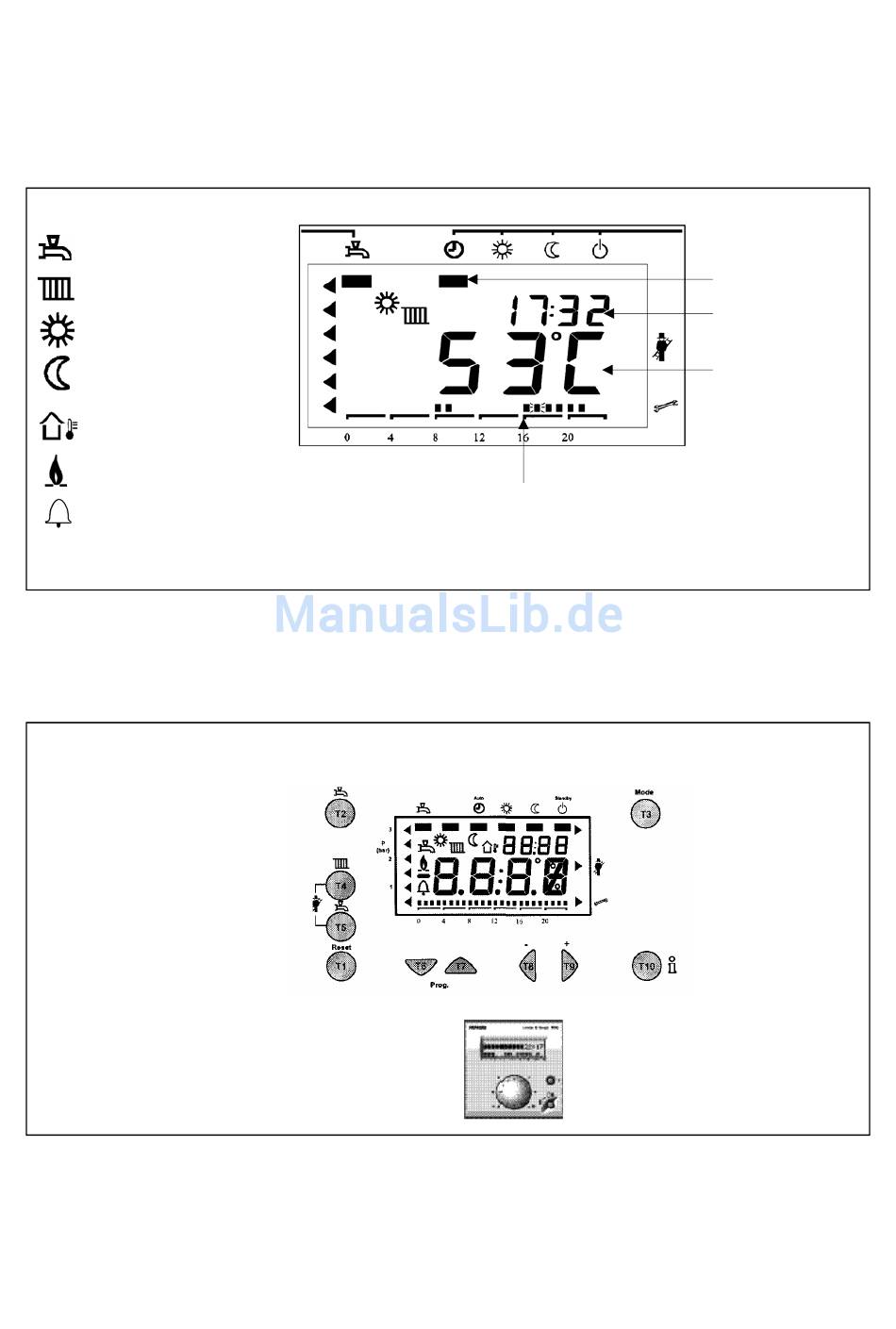

6.5 Anzeige an der Benutzerschnittstelle

Die hintergrundbeleuchtete LCD-Anzeige gibt
Informationen über den Heizungsstatus:
Piktogramme:
Brauchwasserbereitung
Heizung
Modus Tag
Modus Nacht
Anzeige
Aussentemperatur
Flamme vorhanden
Alarm

6.6 Parametrierung

Die Eingabe von Betriebsparametern kann auf zwei
unterschiedliche Arten erfolgen:
1. Über die Benutzerschnittstelle am Kesselschaltfeld
Direkt am Kessel
2. Über eine programmierbare Raumzentrale
(optional QAA 73)
Programmierung im Textmodus
Heizungsprogrammierung
Das BMU bietet Stundenprogrammierung mit
3 möglichen Tagesprogrammen im Modus Öko oder
Comfort. Durch Anschluss eines Raumfühlers
(QAA 73, Option) an das BMU wird die Einstellung
Betriebsmodus, Uhrzeit, Stundenprogramm,
Kesseltemperatur, Flamme, mögliche Fehler.
Zusammenfassung des Stundenprogramms.
Jedes kleine Rechteck steht für eine Heizperiode im
Modus Comfort (Teilung 1 Stunde). Das blinkende
Rechteck repräsentiert die aktuelle Stunde.
Die Zentrale ist im Raum montiert
und dient zur Anzeige der Betriebs-
daten oder mögliche Fehlercodes.
von Wochenprogrammen im Modus Öko oder
Frostschutz möglich. Die Umstellung von Winter-
auf Sommerzeit erfolgt automatisch.
26
Heizungsmodus
Uhrzeit
Kesseltemperatur
