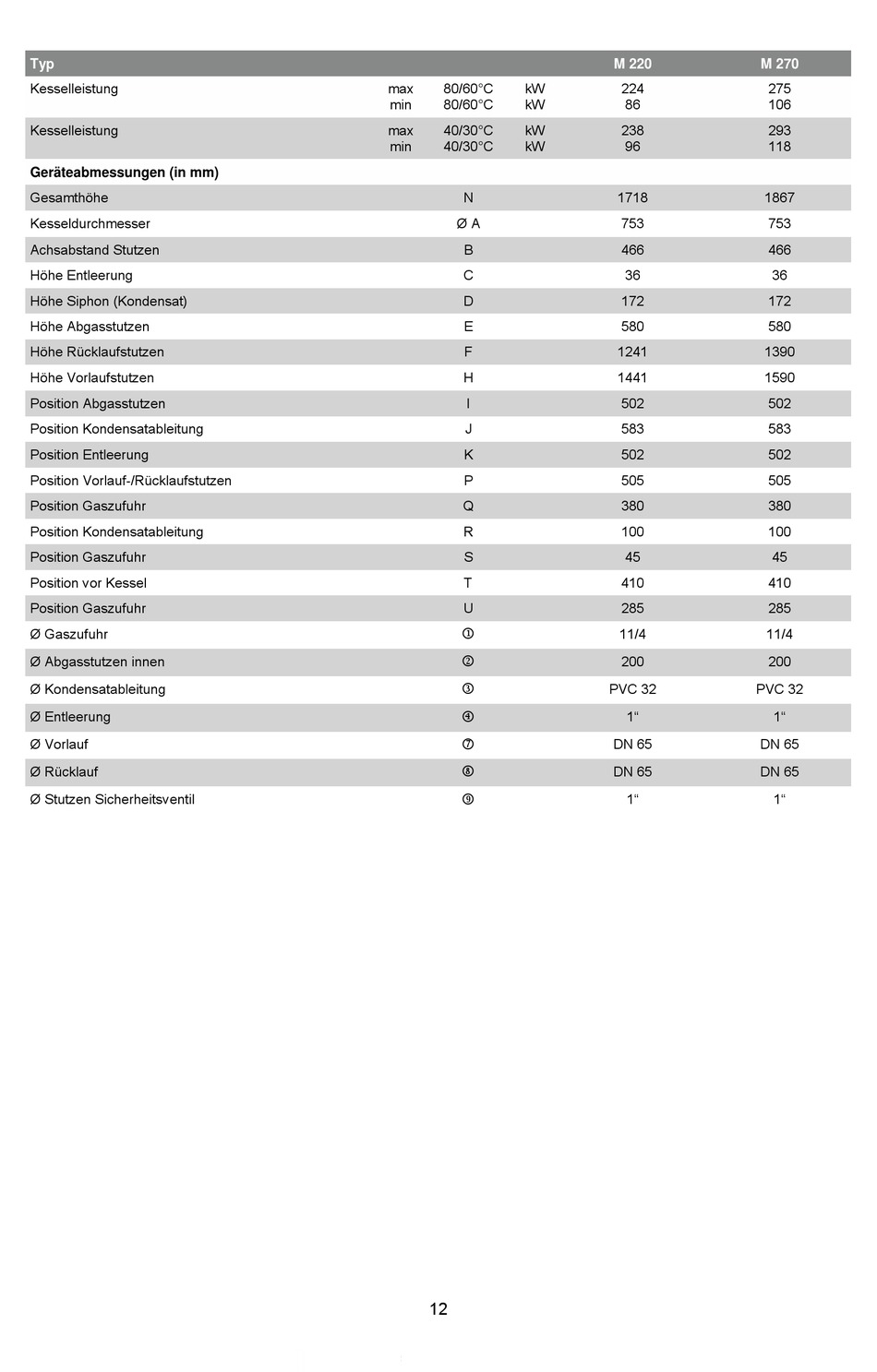

Ygnis Modulo Control M 116 Technische Dokumentation Seite 12

Typ
Kesselleistung
Kesselleistung
Geräteabmessungen (in mm)
Gesamthöhe
Kesseldurchmesser
Achsabstand Stutzen
Höhe Entleerung
Höhe Siphon (Kondensat)
Höhe Abgasstutzen
Höhe Rücklaufstutzen
Höhe Vorlaufstutzen
Position Abgasstutzen
Position Kondensatableitung
Position Entleerung
Position Vorlauf-/Rücklaufstutzen
Position Gaszufuhr
Position Kondensatableitung
Position Gaszufuhr
Position vor Kessel
Position Gaszufuhr
Ø Gaszufuhr
Ø Abgasstutzen innen
Ø Kondensatableitung
Ø Entleerung
Ø Vorlauf
Ø Rücklauf
Ø Stutzen Sicherheitsventil
max 80/60°C kW
min 80/60°C kW
max 40/30°C kW
min 40/30°C kW
N
Ø A
B
C
D
E
F
H
I
J
K
P
Q
R
S
T
U
1
2
3
4
7
8
9
12
M 220 M 270
224 275
86 106
238 293
96 118
1718 1867
753 753
466 466
36 36
172 172
580 580
1241 1390
1441 1590
502 502
583 583
502 502
505 505
380 380
100 100
45 45
410 410
285 285
11/4 11/4
200 200
PVC 32 PVC 32
1" 1"
DN 65 DN 65
DN 65 DN 65
1" 1"
