Ygnis Modulo Control M 116 Technische Dokumentation Seite 24

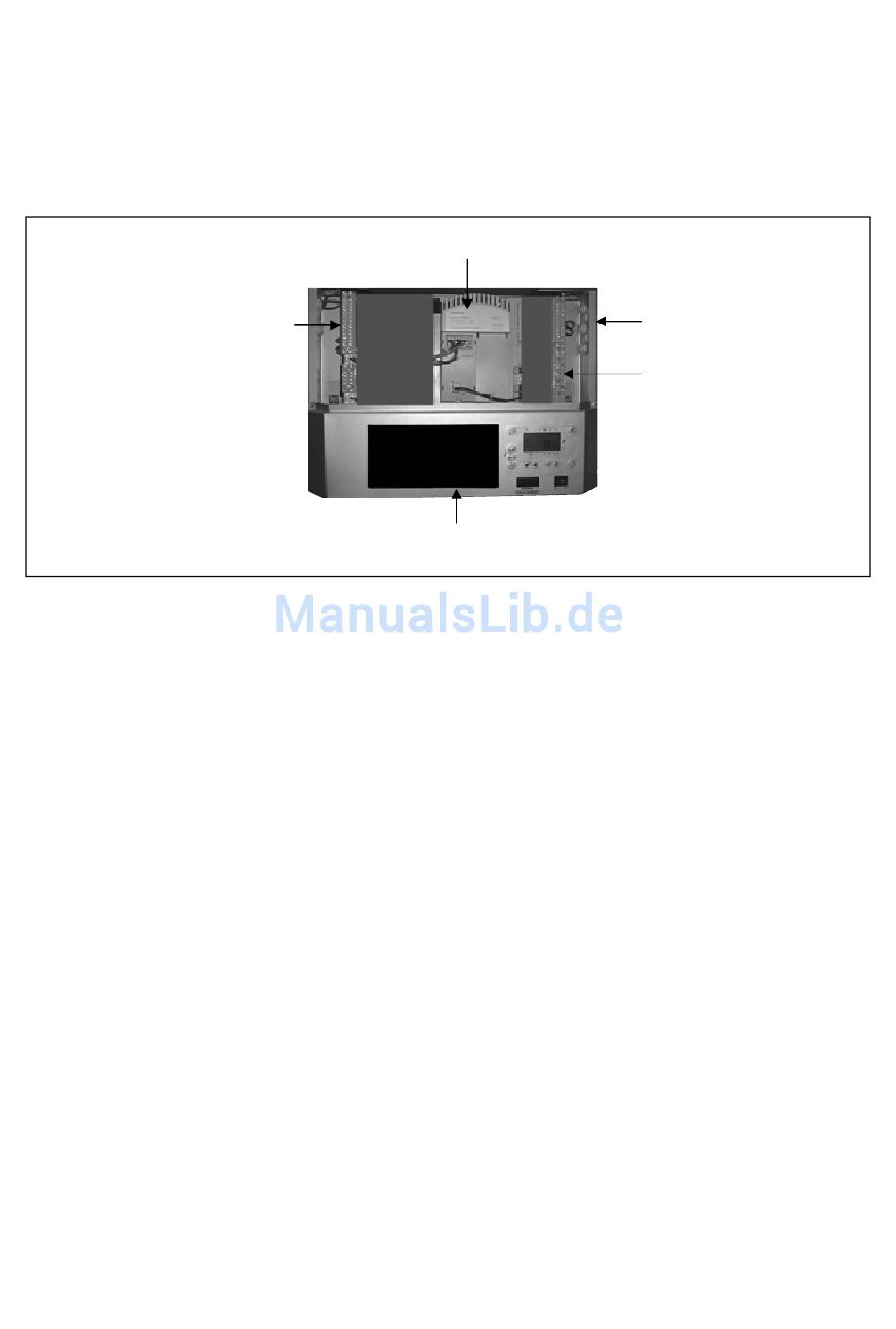

Der Brennermanager LMU, sowie weitere
Komponenten zur Kommunikation mit der Anlage
befinden sich unterhalb der Blechabdeckung. Alle
Versorgungs- und Leistungsanschlüsse befinden
sich links am Kesselschaltfeld. Alle Signal- und
Fühleranschlüsse sind, zur Verhinderung
Klemmenleiste für
Versorgungs- und Leistungs-
anschlüsse
elektromagnetischer Störungen, rechts am Schalt-
feld angeordnet. Zur Durchführung der Kabel sind
beidseitig Verschraubungen angeordnet. An den
Tragkonsolen des Schaltfeldes können, an den
dafür vorgesehenen Stellen, Kabelkanäle befestigt
werden.
Brennermanagement BMU
Einschubplätze für Regler
24
Kabelverschraubung
Signal- und Fühler-
klemmenleiste
