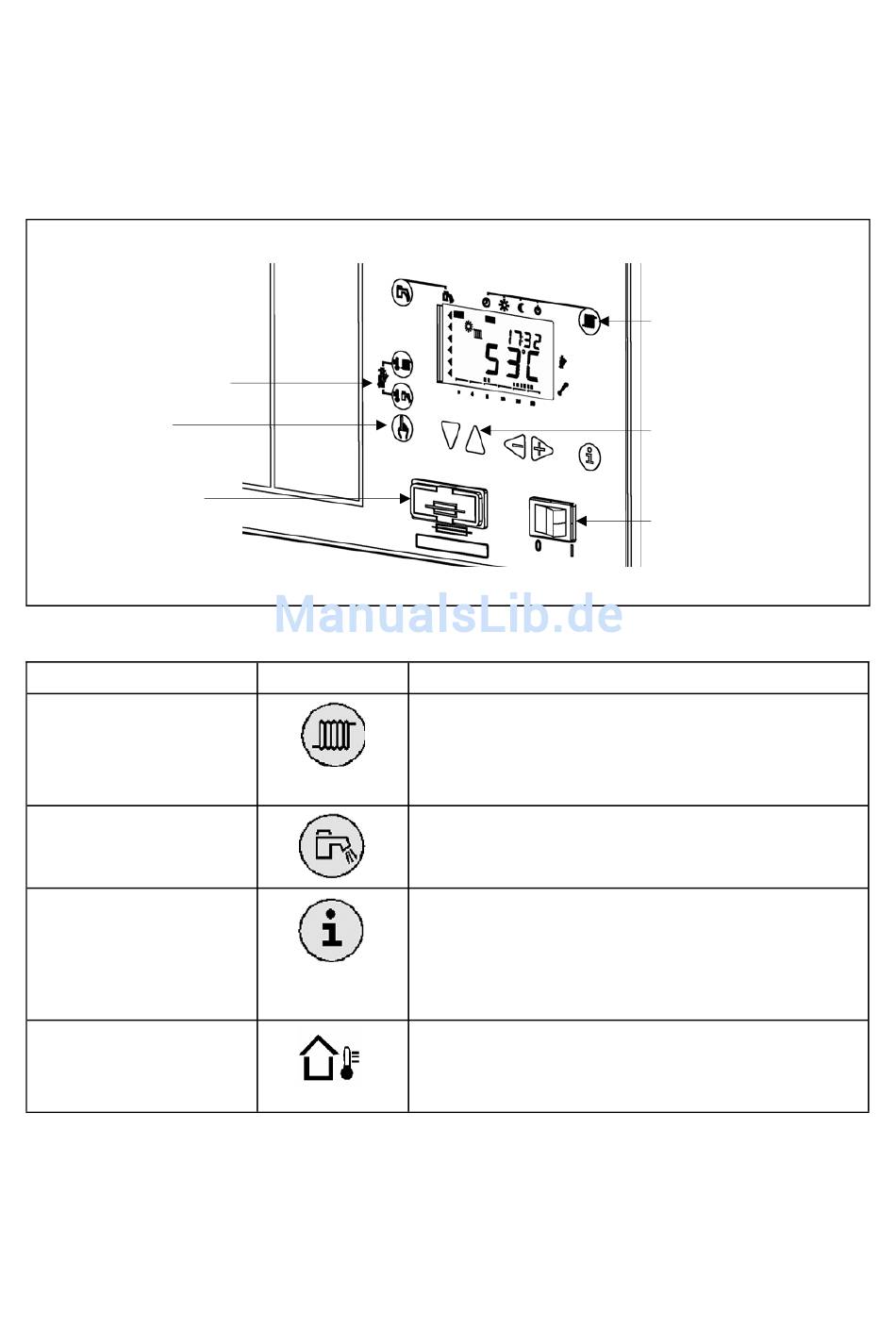

6.4 Benutzerschnittstelle mit Display

Die Benutzerschnittstelle:
- 10 Tasten zur Anzeige von Betriebs-
informationen und zur Eingabe von Parametern
Einschubplätze
für Regler
Knöpfe zur Eingabe
von Sollwerten
Reset-Knopf
Kesselsicherung
Taste
Heizungsmodus
Brauchwassermodus
Information
Eingabe von Sollwerten
Symbol Funktion
Auswahl eines von vier Modi:
Aus, Comfort, Öko, Auto. Es stehen zwei weitere
"Betriebsmodi" zur Verfügung, die die Durch-
führung von Messungen erlauben.
Schaltet die Brauchwasserbereitung ein bzw. aus.
Durch wiederholtes Drücken können grundlegende
Informationen über Kessel, Brauchwassertemperatur,
Code der Betriebsphase des Brenners, Aussen-
temperatur, Fehlercode, Kesseltemperatur angezeigt
werden.
Hiermit werden Sollwerte für Heizung und Brauchwasser
eingestellt, Wirkung auf Sollwert Vorlauf und Raum-
temperatur.
25
und Sollwerten sowie eine hintergrundbe-
leuchtete LCD-Anzeige.
Tasten zur Wahl des
Heizmodus
Programmiertasten
Kesselhauptschalter
