Beschreibung
2.3

Automatisches Schaltventil (ASV)

Siehe Position 3 und 4, Abb. 1.
Das automatische Schaltventil schaltet ohne Unterbrechung der Luftversorgung abhängig vom
Druck der zugeführten Luft automatisch zwischen dem Druckluft-Schlauchgerät und dem Press-
luftatmer/Fluchtgerät.
Gemäß EN 12021 kann das automatische Schaltventil den Benutzer aus zwei verschiedenen
Luftquellen versorgen (Druckluftflasche und z.B. Ringleitungssystem).

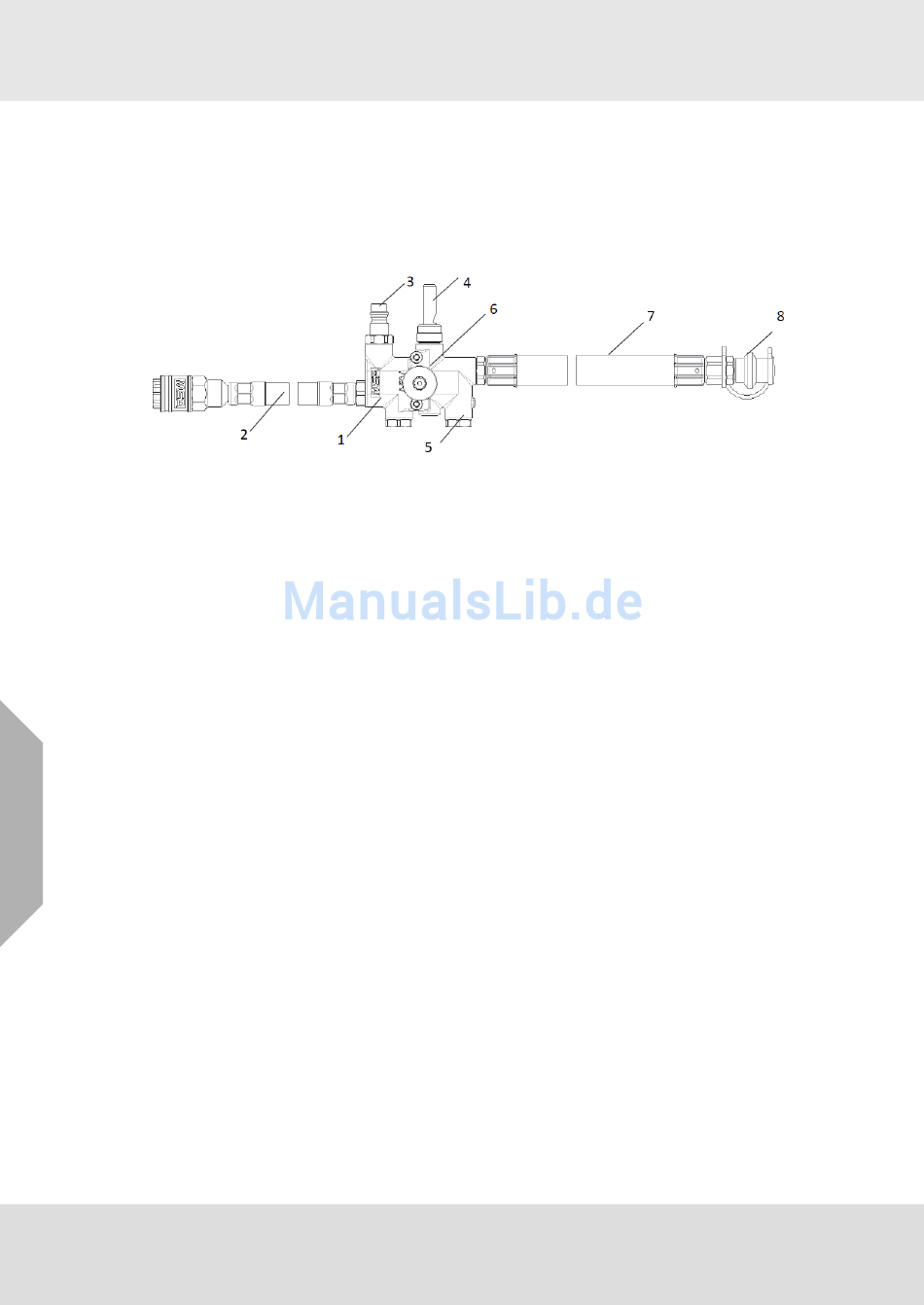

Abb. 3
1 Gehäuse des automatischen Schaltventils
2 Anschluss des Lungenautomaten
3 Anschluss Pressluftatmer (kurzer Stecknippel)
4 Warnsignal
5 Zusätzlicher Anschluss z. B. für ein pneumatisches Werkzeug
6 Scheibe (Verbindung mit dem Halter)
7 Druckluftleitungsanschlussschlauch mit langem Stecknippel
8 Jeweilige Staubschutzkappe
2.4 Bänderungsgarnitur
Siehe Positionen 5a, 5b und 5c, Abb. 1.
Die Bänderungsgarnitur besteht aus einem Leibgurt, einem Halter und einem Schultergurt. Der
Leibgurt besitzt Stellschnallen und einen Halter für den Anschluss der Kombinationsventilbau-
gruppe oder des automatischen Schaltventils. Der Schultergurt verfügt auch über Stellschnallen.
2.5

Kombinationsventilbaugruppe

Siehe Position 8 und 9, Abb. 1.
Die Kombinationsventilbaugruppe besitzt ein Hochdruck-Flaschenventil und ein Druckminderer-
ventil, die sich zusammen im Ventilgehäuse befinden und durch eine Ventilabdeckung geschützt
DE
sind.
Die Kombinationsventilbaugruppe besteht aus folgenden Komponenten:
• Handrad des Flaschenventils zum Öffnen und Schließen der Druckluftflaschenversorgung
• Eingelassenes / geschütztes Manometer, das kontinuierlich den Luftdruck und dadurch den
Füllstand der Druckluftflasche angibt
• Füllanschluss (300 bar, G 5/8", nach EN 144-2) mit Rückschlagventil zur Beaufschlagung der
Druckluftflasche
• Hochdruck-Berstkappe zum Schutz der Druckluftflasche vor übermäßiger Beaufschlagung
• Mitteldruck-Sicherheitsventil zum Schutz des Lungenautomaten vor übermäßiger Beaufschla-
gung
• Druckmindererventil zur Reduzierung des Drucks der Druckluftflasche auf einen geeigneten
Mitteldruck
• Wasserrohr oder Ausströmsicherung
• Druckluftflaschenanschluss nach EN 144-1
• Warnsignal (optional)
