Inhaltszusammenfassung für MSA PremAire Combination

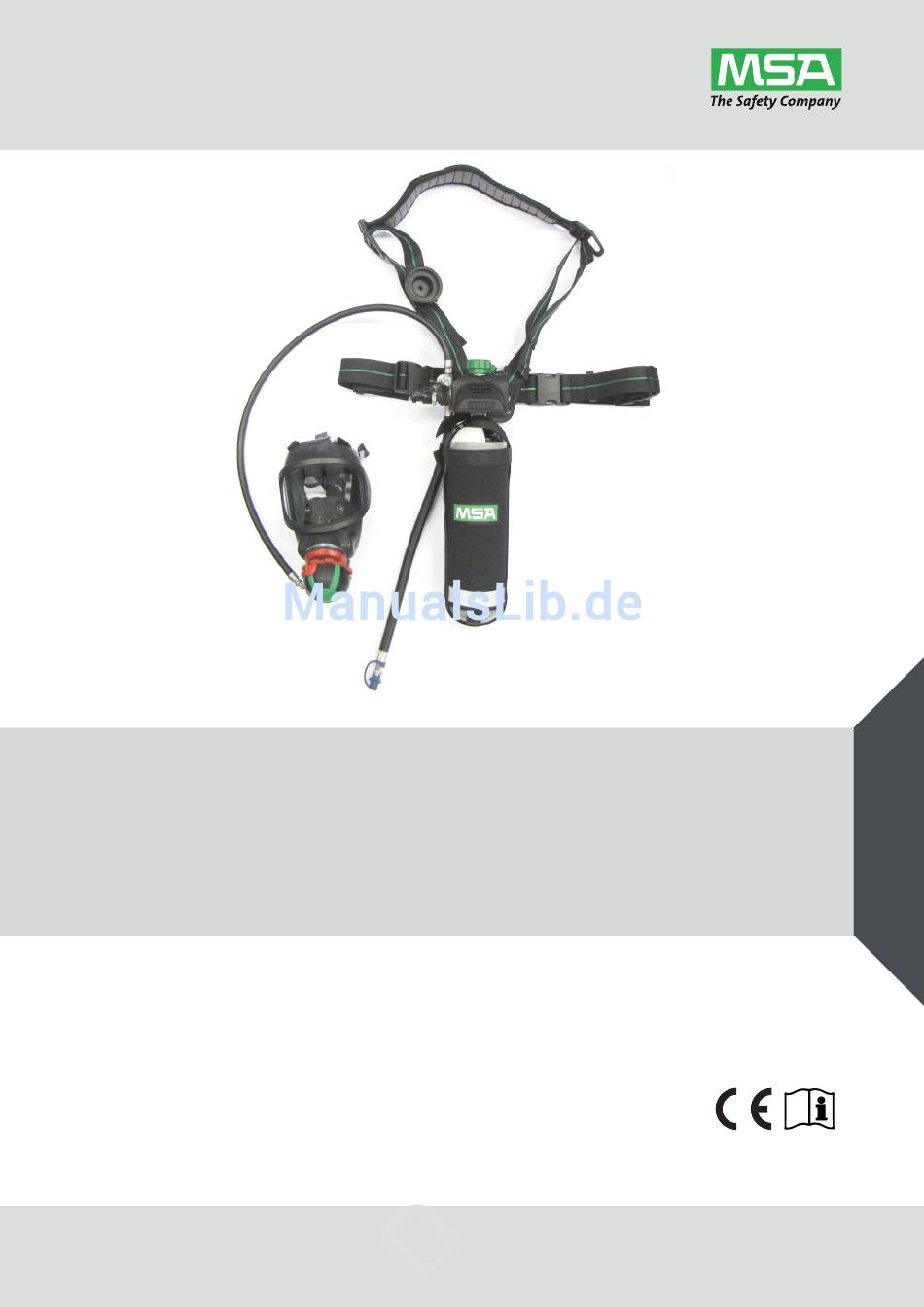

- Seite 1 Gebrauchsanleitung PremAire Combination Pressluftatmer für die Flucht Bestell-Nr. 10154060/01 MSAsafety.com...
- Seite 2 MSA AUER GmbH Thiemannstraße 1 D-12059 Berlin Deutschland © MSA AUER GmbH. Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Wartung ............................ 24 Wartungsfristen ..........................24 Maske .............................. 24 Lungenautomat ..........................24 Kombinationsventilbaugruppe/Druckluftflasche ................25 Bänderung ............................25 Quick-Fill-Adapter (sofern zutreffend) ....................25 Verpackung und Lagerung ..................... 25 Lagerung für den sofortigen Einsatz ....................25 Lagerbedingungen ........................... 25 PremAire Combination... - Seite 4 Inhaltsverzeichnis Technische Daten ........................26 Zulassungen ..........................27 Bestellangaben ........................28 PremAire Combination...
-
Seite 5: Sicherheitsvorschriften
Bereich eine Druckluftleitung an eine Luftversorgung angeschlossen werden kann. Nach ISO 23269-1 Der PremAire Combination mit 2-l- oder 3-l-Druckflasche, im Weiteren als Gerät bezeichnet, ist ein Druckluftselbstretter für den Einsatz auf Schiffen, dessen Einsatzzeit vom Fülldruck und von der Größe der eingesetzten Druckluftflasche abhängt (siehe folgende Tabelle). Das Gerät ermög- licht dem Träger die Flucht aus einer potenziell gefährlichen Atmosphäre. -
Seite 6: Haftung
MSA bzw. autorisiertem Personal durchgeführt wurden. Haftung In Fällen einer nicht bestimmungsgemäßen bzw. unsachgemäßen Verwendung des Produktes übernimmt MSA hierfür keine Haftung. Die Auswahl und Nutzung des Produktes liegen in der ausschließlichen Verantwortung der handelnden Personen. Produkthaftungsansprüche und Gewährleistungsansprüche sowie Ansprüche aus etwaigen von MSA für dieses Produkt übernommenen Garantien verfallen, wenn es nicht entsprechend der... -
Seite 7: Beschreibung
Beschreibung Beschreibung Der PremAire Combination ist ein Überdruck-Pressluftatmer für die Flucht. Das Gerät nutzt einen an der Maske angebrachten Lungenautomaten. Dieser Automat hält den Druck in der Maske aufrecht, während die Luftversorgung geregelt und auf einen zum Atmen geeigneten Druck reduziert wird. Dies wird mit einer Membran erreicht, die in einem Zustand mit kontrollierter Rückmeldung den Bedarf des Trägers beim Atmen ermittelt. - Seite 8 Beschreibung Komponenten des Geräts: Bild 1 Übersicht Vollmaske mit Überdruck Flaschenschutz AutoMaXX AS (Lungenautomat) Druckluftflasche Mitteldruckschlauch Kombinationsventilbaugruppe T-Stück Wasserrohr/Ausströmsicherung Pressluftatmeranschluss Abdeckung von Kombinationsventilbaugruppe Anschlussschlauch für Druckluftleitung Lungenautomathalter Bänderung (Schultergurt, Leibgurt, Holster) PremAire Combination...
-
Seite 9: Vollmaske Mit Überdruck
Das T-Stück besteht aus einem Messinggehäuse und einer Halterung aus rostfreiem Stahl. Es besitzt zwei Anschlussnippel mit Rückschlagventilen. Ein Anschlussnippel wird für den Anschluss des Pressluftatmers verwendet, mit dem anderen kann über MSA Druckluftleitungskupplungen in einem sicheren Bereich eine externe Luftversorgung angeschlossen werden. -
Seite 10: Druckluftflasche
Abnehmen der Schutzkappe zugänglich. Das Quick-Fill-System erlaubt ein schnelles Wiederbefüllen der Druckluftflasche, während der Pressluftatmer im Einsatz ist. In dieser Geräte- konfiguration mit Rückschlagventil ist keine Luftversorgung möglich. Es ist nur Luftzufuhr vorge- sehen! Weitere Informationen finden Sie in der Gebrauchsanleitung des Quick-Fill-Systems. PremAire Combination... -
Seite 11: Gebrauch
Sollten Sie vor dem Einsatz Fehlfunktionen oder Beschädigungen erkennen, dürfen Sie das Gerät auf keinen Fall verwenden. Lassen Sie das Gerät von einer durch MSA autorisierten Fachwerkstatt prüfen und reparieren. Warnung! Achten Sie darauf, dass das Gerät beim Tragen und Anlegen nicht beschädigt wird. - Seite 12 Gebrauch Anschlussschlauch für Druckluftleitung an Flaschenschutz anbringen. Pressluftatmeranschluss des T-Stücks mit der Kupplung der Kombinationsventilbaugruppe verbinden. Schultergurt und Leibgurt vollständig lockern. Lungenautomaten an Vollmaske anschließen. Überdruckfunktion des Lungenautomaten mit dem Betriebsknopf ausschalten. PremAire Combination...
- Seite 13 Gebrauch Quick-Fill-Adapter vorbereiten (sofern zutreffend) Kunststoffkappe abschrauben. Quick-Fill-Schutzkappe aufsetzen. Quick-Fill-Adapter einschrauben. Für einen permanenten Anschluss wird ein Befestigungsdrehmoment von 10 Nm empfohlen. Mit Schutzkappe schließen. Achtung! Quick-Fill muss nach dem Einsatz immer mit der Schutzkappe abgedeckt werden. PremAire Combination...
-
Seite 14: Anlegen Des Gerätes
Um bei einem Notfall ein sicheres und schnelles Anlegen sicherzustellen, müssen Benutzer das Anlegeverfahren ausreichend trainieren. (1) Schultergurt halten. (2) Richtige Ausrichtung des Schultergurts kontrollieren. Das MSA Etikett darf nicht nach unten weisen. Die Gürtelbefestigung muss zum Körper weisen. ... - Seite 15 Bänderung einstellen. (13) Leibgurt anlegen und Schnalle schließen. (14) Arm durch Schultergurt schieben, um Druckluftflasche auf die gewünschte Seite zu bewegen. Die Position kann während des Einsatzes geändert werden. (15) Bänderung so einstellen, dass das Gerät bequem sitzt. PremAire Combination...
- Seite 16 Gebrauch Das Gerät ist einsatzbereit. Optional: Wenn der Mitteldruckschlauch im Weg ist, ihn unter den Schultergurt schieben. PremAire Combination...
- Seite 17 Für Geräte mit Warnsignal wird das Warnsignal aktiviert, wenn die Luftversorgung in der Druck- luftflasche reduziert wird. In diesem Fall den Gefahrenbereich unverzüglich verlassen und an die frische Luft zurückkehren; es besteht die Gefahr, dass keine Atemluft mehr zur Verfügung steht. PremAire Combination...
-
Seite 18: T-Stück An Rettungsdruckluftleitung Anschließen
Gebrauch T-Stück an Rettungsdruckluftleitung anschließen Der PremAire Combination ist mit einem T-Stück ausgerüstet, um den Anschluss einer Rettungs- druckluftleitung, z. B. in einem sicheren Bereich, zu ermöglichen. Der Betriebsdruck des Druck- luft-Zuführungsschlauchs sollte zwischen 6,0 bar und 8,5 bar liegen. -
Seite 19: Nach Dem Einsatz
Trennung die Stecknippelseite festgehalten werden. Die entweichende Luft könnte sonst dazu führen, dass der Schlauch unkontrolliert herumgeschleudert wird [besonders lange Schläuche]. Warnung! Pressluftatmer nicht abwerfen. Dabei könnte das Ventil beschädigt werden und verbliebene Druckluft schlagartig entweichen. Dadurch können Sie oder andere Personen lebensgefährlich verletzt werden. PremAire Combination... -
Seite 20: Reinigung
Gebrauchsanleitung zur Maske. Anleitungen zur Reinigung/Desinfektion finden Sie in der Gebrauchsanleitung zur Vollmaske. Lungenautomat Anleitungen zur Reinigung/Desinfektion des Lungenautomaten finden Sie in der Gebrauchsanlei- tung des AutoMaXX. Druckluftflasche Anleitungen zur Reinigung der Druckluftflasche finden Sie in der Gebrauchsanleitung zur Druck- luftflasche. PremAire Combination... -
Seite 21: Druckluftflasche Befüllen
Die Anleitung des Kompressors ist zu beachten und ggf. sind notwendige Adapter verwenden. Quick-Fill-System (sofern zutreffend) Wenn das Gerät mit einem Quick-Fill-System ausgerüstet ist, schlagen Sie in der dazugehörigen Anleitung nach. Schutzkappe abnehmen. Füllschlauch an den Quick-Fill-Adapter anschließen. PremAire Combination... - Seite 22 Quick-Fill-Kupplungen sind Präzisionskomponenten! Die Kupplungen sofort nach Gebrauch mit den Schutzkappen verschließen, um das Eindringen von Schmutz und Staub zu verhindern und sicherzustellen, dass die Kupplungen weiterhin problemlos und sicher verwendet werden können. Kupplung mit der Quick-Fill-Schutzkappe schließen. PremAire Combination...
-
Seite 23: Nach Dem Befüllen
Auslassöffnung des Lungenautomaten so weit wie möglich verschließen. Spülfunktion des Lungenautomaten vorsichtig betätigen. Das Warnsignal ertönt, wenn der Druck auf 100 bar abfällt. Das System drucklos machen und dazu langsam die Spülfunktion des Lungenautomaten betätigen. PremAire Combination... -
Seite 24: Wartung
Wartung Dieses Produkt ist regelmäßig durch Fachpersonal zu kontrollieren und zu warten. Über die Inspektionen und Wartungen ist Protokoll zu führen. Es sind ausschließlich Originalteile von MSA zu verwenden. Instandsetzungen und Wartungen dürfen nur von berechtigten Werkstätten oder von MSA durch- geführt werden. -
Seite 25: Kombinationsventilbaugruppe/Druckluftflasche
Ventilbaugruppen nicht innerhalb oder in der Nähe eines Bereichs lagern, in dem das Atemschutzgerät Stoffen ausgesetzt sein könnte, die Teile des Geräts angreifen und dazu führen, dass es NICHT wie vorgesehen und zugelassen funktioniert. Weitere Informationen zur Lagerungen finden Sie in den Gebrauchsanleitungen für die Teile des Geräts. PremAire Combination... -
Seite 26: Technische Daten
-30 °C bis +60 °C Temperaturbereich für Lagerung -15 °C bis +25 °C Gewicht (gesamtes Gerät) mit 2-l-/300-bar-Stahl-Druckluftflasche (voll) und MSA Vollmaske 7,3 kg mit 2-l-/300-bar-Stahl-Druckluftflasche (leer) und MSA Vollmaske 6,6 kg mit 2-l-/300-bar-Composite-Druckluftflasche (voll) und MSA Voll- 5,2 kg maske... - Seite 27 II 2G IIB T6 -30 °C ≤ Ta ≤ +60 °C II 1D bei Einsatz von 3S-PS-V-MaXX (CIS) I M1 II 1G IIA T6 -40 °C ≤ Ta ≤ +60 °C II 1D 0158 0736 DEKRA DEKRA EXAM GmbH, Dinnendahlstr. 9, 44809 Bochum, Deutschland, Prüfstelle Nummer: 0158 PremAire Combination...
- Seite 28 Bestellangaben Bestellangaben PremAire Combination Sets Beschreibung Artikel-Nr. PremAire Combination, 3S, mit 2-l-Stahl-Druckluftflasche (leer) 10124784 PremAire Combination, 3S, mit 2-l-Composite-Druckluftflasche (leer) 10124796 Ersatzteile/Zubehör Beschreibung Artikel-Nr. 3S-PS-MaXX 10031422 3S-PS-V-MaXX (CIS) 10098236 MSA Klarsichtmittel klar pilot Super Plus 10032164 AutomaXX-AS ,T, PremAire 10127216-SP...
- Seite 29 MSA in the World For further local MSA contacts please go to our web site www.MSAsafety.com. MSAsafety.com...
