Rückansicht - SOCOMEC UPS NETYS RT 1100 VA Installations- Und Bedienungsanleitung

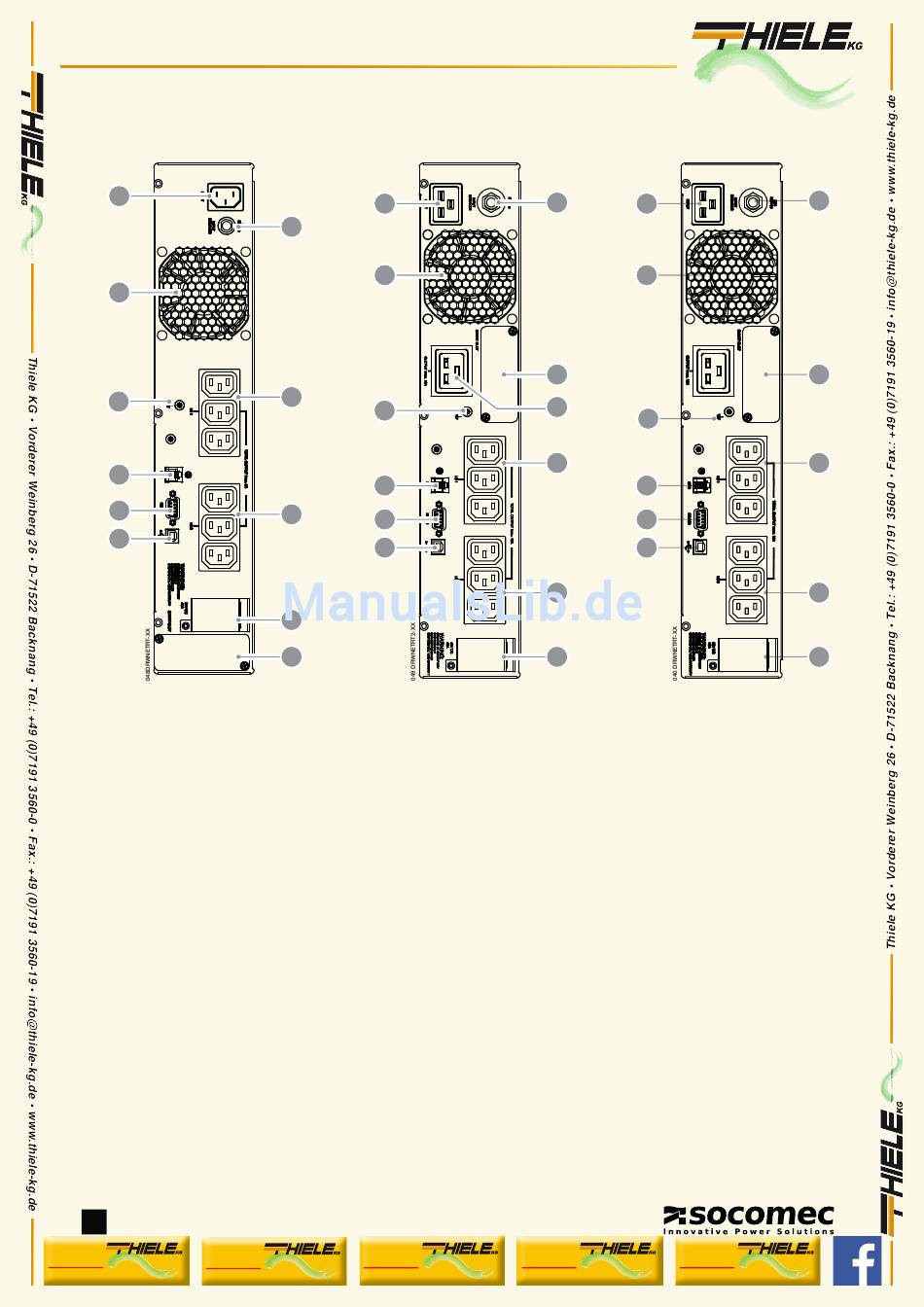

3. RÜCKANSICHT
A
B
C
D
E
F
1100 VA
Legende
A Hauptnetz-Eingangsbuchse (IEC 320)
B Lüfter
C USV PE Ausgangssteckdose (volle Leistung)
D NOT-AUS (EPO)
E Serielle Schnittstelle RS232 (JBUS-Protokoll)
F USB-Buchse
G Eingang Wärmeschutzeinrichtungen
H Steckplatz für optionale Kommunikationskarten
I Ausgangssteckdose (volle Leistung)
L Leistungs-Ausgangssteckdosen (LS1 über SNMP program-
mierbar)
M Leistungs-Ausgangssteckdosen (LS2 über SNMP program-
mierbar)
N Anschluss für Batterieerweiterung
NETYS RT 1,1-3,3 kVA - Ref.: IOMNETRTXX0B-DE 01
