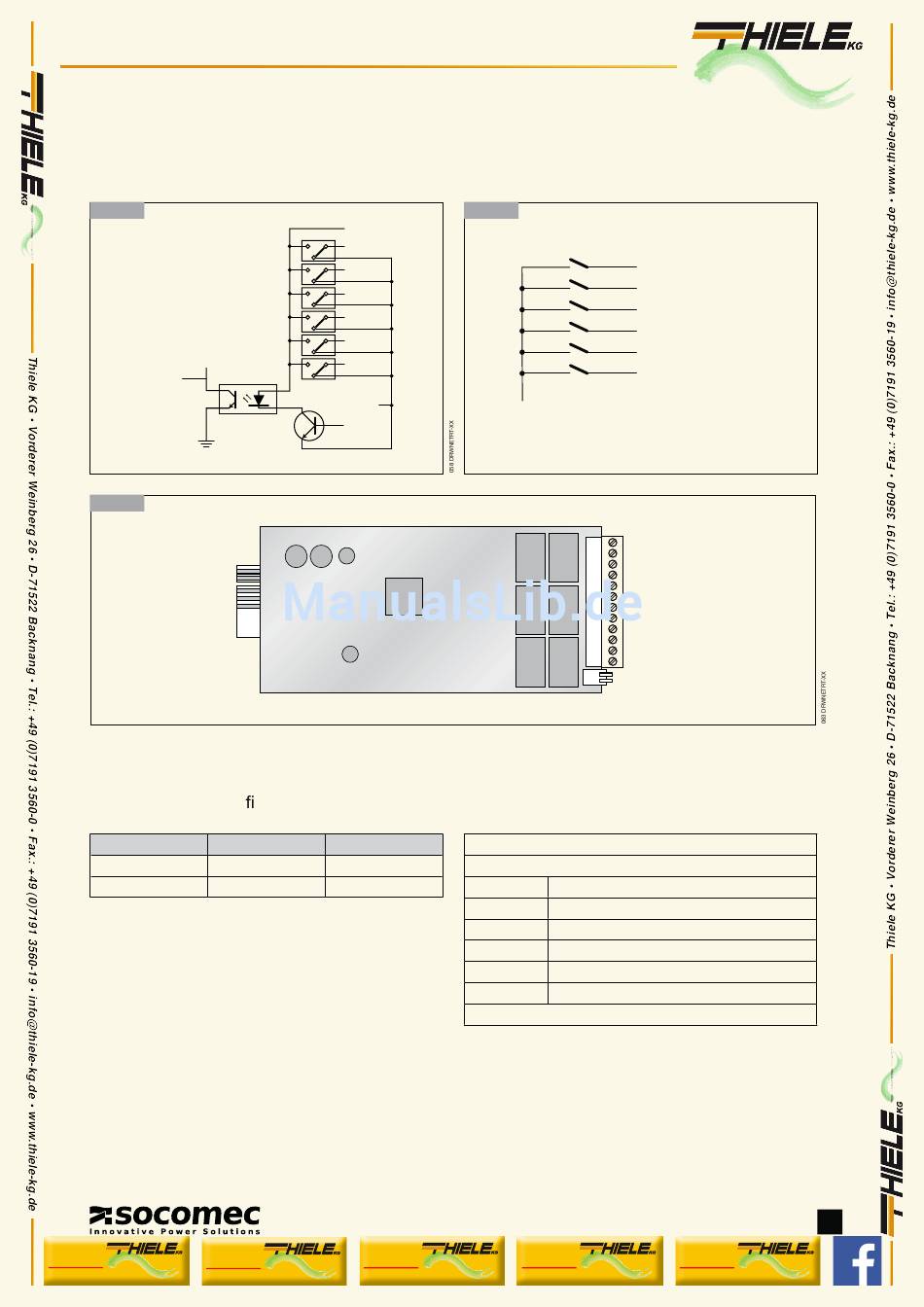

10.6.1 Interner Stromkreis
10.6.1-1
+5V
CPU Pin
10.6.1-3
10.6.2 Standardkon guration
SW1
AUS
EIN
klick to
klick to
www www
u-s-v
Y O U R C O N N E C T I O N TO S A F E T Y
ACDC-DCDC
Common
R1
R2
R3
R4
R5
R6
GND-R
Input
SW2 Relaiskontakt
AUS NO
AUS NC
klick to
www
Y O U R C O N N E C T I O N TO S A F E T Y Y O U R C O N N E C T I O N TO S A F E T Y
SYSTEME
10.6.1-2
GND-R
GND-R
Common
R1
R2
R3
R4
R5
R6
Input
Tx
Rx
GND-C
SW1
SW2
GND-R: Relaismassekontakt
Gemeinsam: 12-24 VDC
R1 Allgemeiner Alarm
R2 Kein Hauptnetz
R3 Batterie schwach
R4 Auf Bypass
R5 Überlastung
R6 Übertemperatur
Eingang: Externe Abschaltung oder Batterietest
