7.2 Impostazione dell'altezza della vasca/
serbatoio di raccolta.
L'altezza della vasca è la distanza dal fondo al
troppo pieno.
Limpostazione dell'altezza della vasca/serbatoio sul
pannello di controllo è necessaria in caso si desideri
una corretta indicazione del livello dell'acqua.
Comunque l'RMQ opera indipendentemente da que-
sta impostazione, in quanto il sistema si smista auto-
maticamente su acqua di acquedotto allorché il
livello nella vasca di raccolta scende a circa 0,3
metri.
L'unità può essere impostata in modo da indicare il
corretto livello acqua nel serbatoio/vasca di raccolta.
L'impostazione viene effettuata utilizzando un cac-
ciavite. Vedi fig. 12.

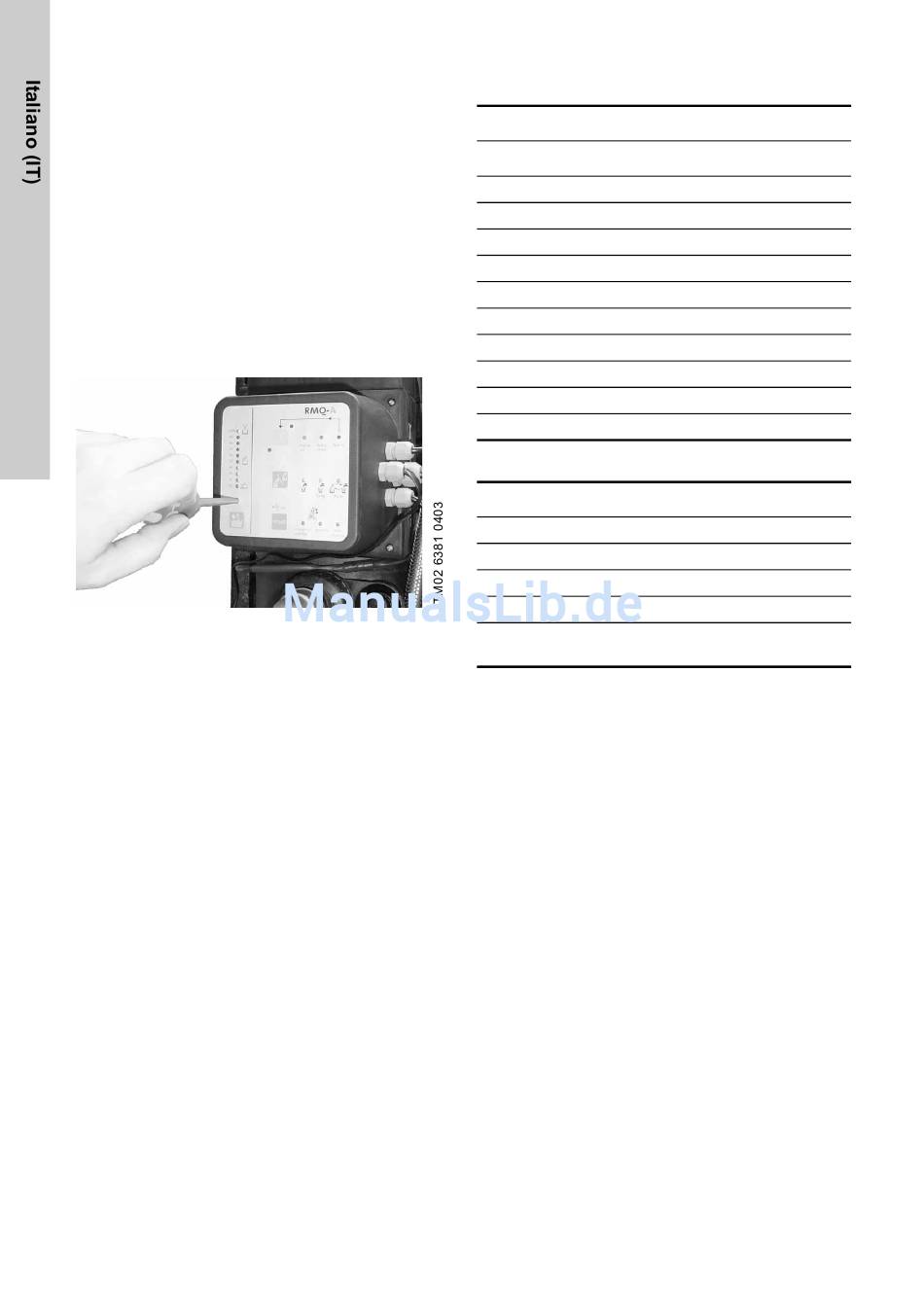

Fig. 12 Impostazione dell'altezza
Procedura
1. Rimuovere il tappo di gomma dal potenziometro.
Vedi sezione 8. Pannello di
2. Per attivare l'impostazione, ruotare il potenzio-
metro di ca. 45 °.
3. Ruotare il potenziometro alla max. profondità
della vasca/serbatoio di raccolta. Operare come
segue: Ruotare il potenziometro sino a che
l'altezza desiderata è mostrata sul display.
Vedere la tabella.
4. Premere [Reset] per memorizzare l'imposta-
zione.
Un segnale acustico confermerà l'operazione.
5. Inserire il tappo in gomma.
76
controllo, pos. 2.
Significato delle letture del display durante il pro-
cesso di impostazione.
Lettura display
Altezza [m] Acceso fisso
1,0 10 %
1,1 10 %
1,2 10 %
1,3 10 %
1,4 10 %
1,5 10 %
2,0 10 % / 20 %
2,1 20 %
2,2 10 %
2,3 10 % / 20 %
Esempi:
Altezza [m] Lettura display
1,0 10 % fisso, 100 % lampeggiante.
1,1 10 % lampeggiante.
1,3 10 % fisso, 30 % lampeggiante.
1,4 10 % fisso, 40 % lampeggiante.
10 % + 20 % fisso, 50 % lampeg-
2,5
giante.
Esempio: Se il livello acqua è impostato a max. 1 m,
la lettura di 50 % del display significa che il livello
acqua nel serbatoio/vasca è di 0,5 m.
Lampegiante
100 %
10 %
20 %
30 %
40 %
50 %
10 %
20 %
30 %
