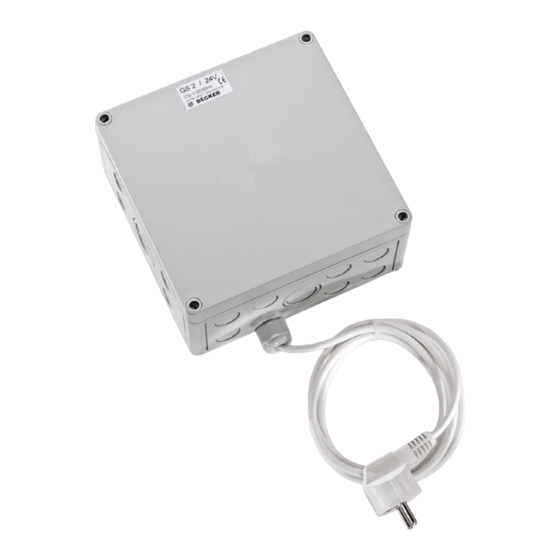

GS2/24V
Montage- und Betriebsanleitung
de
Gleichstromsteuerung für 24 V
Gleichstromrohrantriebe
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
4007 630 016 0d 01.11.2022
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Becker GS2/24V
Inhaltszusammenfassung für Becker GS2/24V
- Seite 1 GS2/24V Montage- und Betriebsanleitung Gleichstromsteuerung für 24 V Gleichstromrohrantriebe Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 4007 630 016 0d 01.11.2022 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines...................... 3 Gewährleistung..................... 3 Sicherheitshinweise .................... 4 Bestimmungsgemäße Verwendung ................ 5 Montage ...................... 5 Blockschaltbild ..................... 7 Elektrischer Anschluss .................. 7 Betrieb......................... 9 Wartung ....................... 9 Reinigung...................... 9 Entsorgung ...................... 10 Technische Daten .................... 10 Vereinfachte EU-Konformitätserklärung.............. 10 2 - de... -
Seite 3: Allgemeines
Allgemeines Die Gleichstromsteuerung GS2 ist ein Netzgerät zur Ansteuerung von 24 V Becker Gleichstromantrieben. Die Leistungsdaten der Steuerung sind auf diese Antriebe abge- stimmt. Bei Überlastung des Trafos schaltet ein Thermoschalter im Trafo ab und schal- tet erst wieder ein, wenn die Steuerung vom Netz getrennt wurde. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Allgemeine Hinweise • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte Originalteile des Steuerungsher- stellers. • Halten Sie Kinder von Steuerungen fern. • Beachten Sie Ihre landesspezifischen Bestimmungen. VORSICHT • Verletzungsgefahr durch Stromschlag. • Die in den technischen Daten angegeben Grenzwerte dürfen nicht überschritten werden. -
Seite 5: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Steuerungstyp in der vorliegenden Anleitung ist für eine Versorgung und Ansteue- rung von 24 V Gleichstromrohrantrieben von Becker-Antriebe vorgesehen, die für Son- nenschutz, Rollläden, Rolltore oder ähnliche Abschlüsse verwendet werden können. Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel durchge- führt werden. - Seite 6 Steuerung öffnen Montage an der Wand Befestigen Sie die Steuerung mit 4 Schrauben (Schraubenkopf max. Ø 7,5 mm), die für den Untergrund geeignet sind, durch die in den Ecken vorgesehenen Bohrungen an der Wand. 6 - de...
-
Seite 7: Blockschaltbild
Blockschaltbild Gleichstromsteuerung GS2/24V Netz 230V / 50-60 Hz Elektrischer Anschluss Anschluss Akku An der Klemme A und 0V kann die Einspeisung durch die Gleichstromsteuerung GS1 oder Akku erfolgen. Bei Stromausfall wird die Spannung verwendet, welche an der Klemme A anliegt. -
Seite 8: Schaltplan
Schaltplan Gleichstromsteuerung GS2/24V Stör L1 PE N grün A 0V RD( ) 4 BK( ) 3 BN( ) 2 BU( ) 1 Einspeisung durch die RD (4) + BK (3) - BN (2) BU (1) GS1 oder Akku Netz 230V / 50-60 Hz Gleichstromrohrantrieb 24 V 8 - de... -
Seite 9: Betrieb
Betrieb Die grüne LED dient zur Kontrolle der 24 V Versorgungsspannung. Die rote LED zeigt einen unzulässig hohen generatorischen Betrieb an. Wird der Rohrantrieb mit mehr als der doppelten Nenn- drehzahl angetrieben, so steigt die Spannung auf über 50 V was durch die rote LED angezeigt wird. Dieser Betriebs- fall ist durch geeignete konstruktive Maßnahmen zu ver- meiden. -
Seite 10: Entsorgung
Schaltleistung Antrieb 6A / 24 V DC Sicherung 6,3A Tr Vereinfachte EU-Konformitätserklärung Hiermit erklärt Becker-Antriebe GmbH, dass diese Steuerung den Richtlinien 2014/30/ EU und 2014/35/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet- adresse verfügbar: www.becker-antriebe.de/ce Technische Änderungen vorbehalten.
