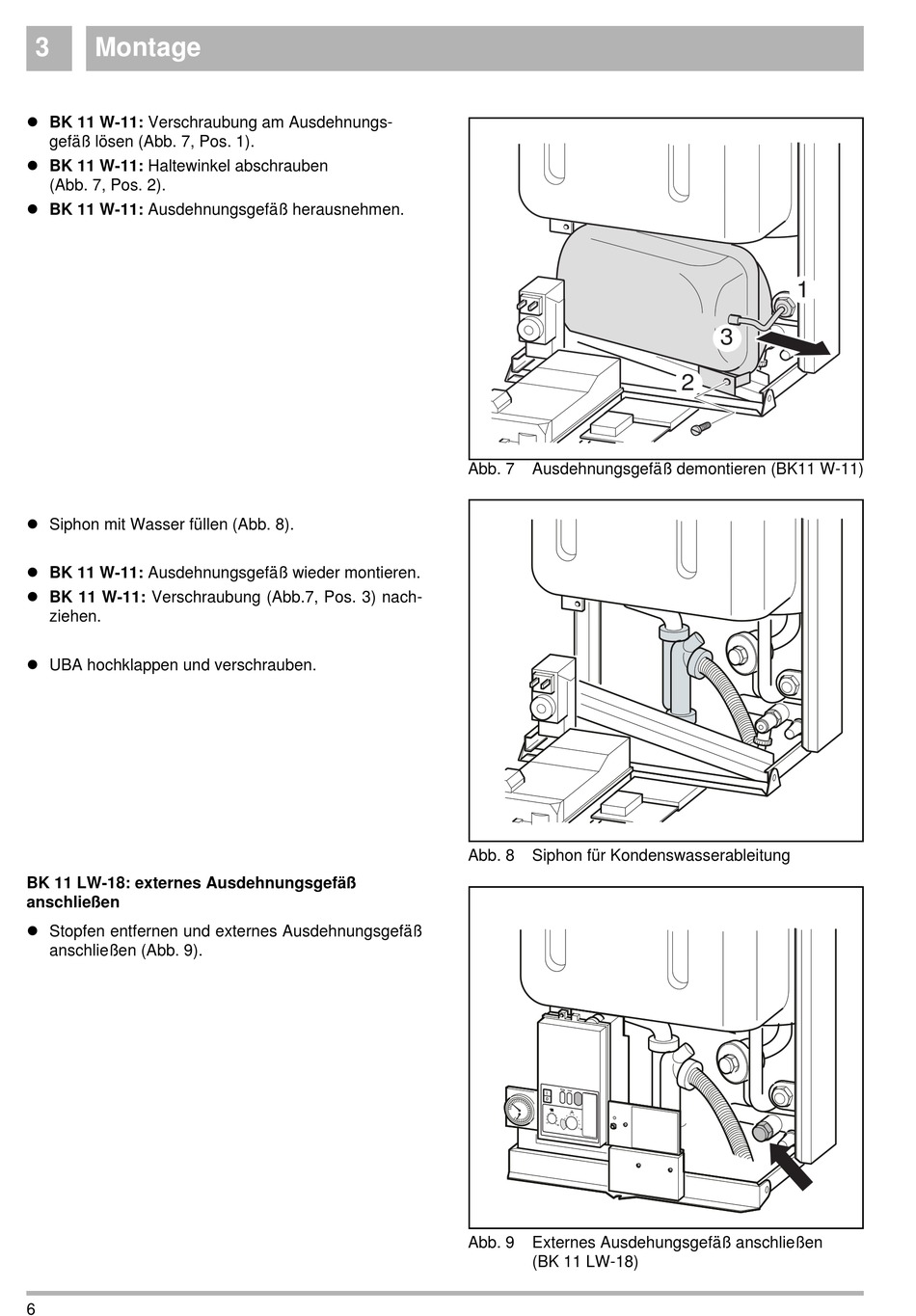

3 Montage
l BK 11 W-11: Verschraubung am Ausdehnungs-
gefäß lösen (Abb. 7, Pos. 1).
l BK 11 W-11: Haltewinkel abschrauben
(Abb. 7, Pos. 2).
l BK 11 W-11: Ausdehnungsgefäß herausnehmen.
l Siphon mit Wasser füllen (Abb. 8).
l BK 11 W-11: Ausdehnungsgefäß wieder montieren.
l BK 11 W-11: Verschraubung (Abb.7, Pos. 3) nach-
ziehen.
l UBA hochklappen und verschrauben.
BK 11 LW-18: externes Ausdehnungsgefäß
anschließen
l Stopfen entfernen und externes Ausdehnungsgefäß
anschließen (Abb. 9).
6
Abb. 7 Ausdehnungsgefäß demontieren (BK11 W-11)
Abb. 8 Siphon für Kondenswasserableitung
I
0 11
KW
0 1
1 2
1
10
1
10
1
10
Abb. 9 Externes Ausdehungsgefäß anschließen
(BK 11 LW-18)
1
3
2
