Sieger TG 11 Bedienungsanleitung
Verwandte Anleitungen für Sieger TG 11
Inhaltszusammenfassung für Sieger TG 11

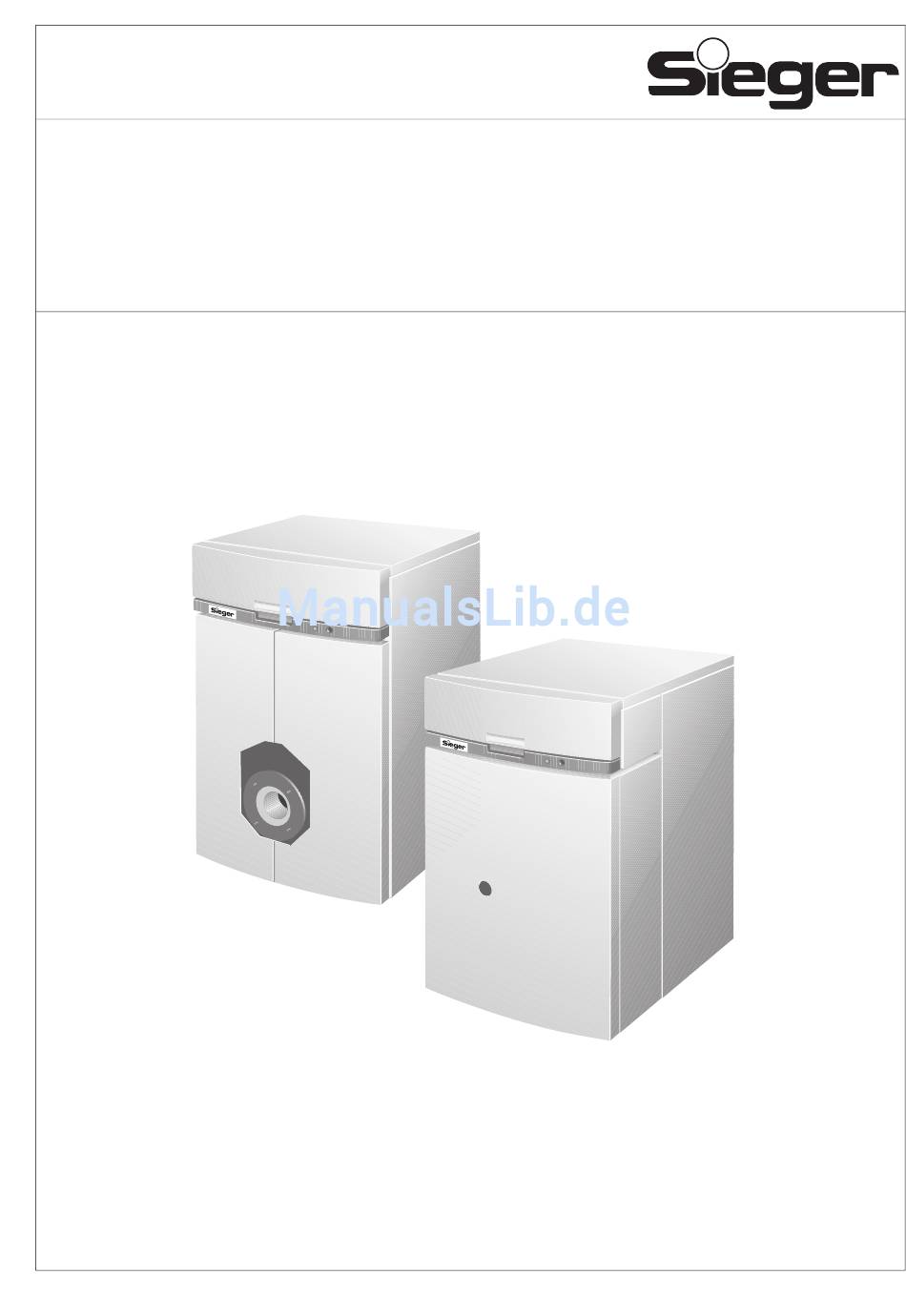

- Seite 1 6301 5181 – 10/2001 DE/CH/AT Sieger Heizsysteme GmbH D-57072 Siegen Telefon +49 (0) 271 2343 - 0 E-Mail: info@sieger.net Bedienungsanleitung Öl-/Gas-Spezialheizkessel TG 11 und TG 11 BE mit integriertem Brenner Bitte aufbewahren...
- Seite 2 Brennstoffart umstellen möchten, empfehlen wir Ihnen, sich von Ihrem Diese beiden Liefervarianten werden in dieser Unterla- Fachhandwerker beraten zu lassen. ge als TG 11 bezeichnet. Wenn Unterschiede zwischen den beiden Liefervarianten bestehen, werden diese im Text ausdrücklich genannt. Verwenden Sie diesen Brennstoff: Stempel/Datum/Unterschrift Technische Änderungen vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Zu Ihrer Sicherheit ....4 Bestimmungsgemäße Verwendung ..4 Aufbau der Hinweise ....4 Beachten Sie diese Sicherheitshinweise . -
Seite 4: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Die Öl-/Gas-Spezialheizkessel TG 11 und TG 11 BE mit Beachten Sie diese integriertem Brenner sind nach den neuesten technolo- Sicherheitshinweise gischen Erkenntnissen und sicherheitstechnischen Regeln konstruiert und gefertigt. Dabei wurde auf die Durch eine unsachgemäße Bedienung des TG 11 kön- Bedienungsfreundlichkeit besonderer Wert gelegt. -
Seite 5: Aufstellraum
1.3.1 Aufstellraum 1.3.2 Arbeiten an der Heizungsanlage LEBENSGEFAHR LEBENSGEFAHR durch Vergiftung. durch Explosion entzündlicher Gase. Unzureichende Luftzufuhr kann zu gefähr- ! Achten Sie darauf, dass die Montage, WARNUNG! WARNUNG! lichen Abgasaustritten führen. der Gas-, Öl- und Abgasanschluss, die ! Achten Sie darauf, dass Zu- und Ab- Erstinbetriebnahme, der Strom- luftöffnungen nicht verkleinert oder ver- anschluss, die Wartung und Instand-... -
Seite 6: Produktbeschreibung
Produktbeschreibung Der Öl-/Gas-Spezialheizkessel TG 11 BE (Abb. 1) ist werkseitig mit einem Brenner (Abb. 1, Pos. 5) ausge- stattet. Den Öl-/Gas-Spezialheizkessel TG 11 (Abb. 2) bestückt der Fachhandwerker mit einem zum Heizkessel passen- den Brenner. Die Hauptbestandteile des Öl-/Gas-Spezialheizkessels TG 11 BE (Abb. 1) und des Öl-/Gas-Spezialheizkessels TG 11 (Abb. -
Seite 7: Heizungsanlage In Betrieb Nehmen
Heizungsanlage in Betrieb nehmen Dieses Kapitel erklärt Ihnen, wie Sie Ihre Heizungsanla- ge betriebsbereit stellen sowie das Regelgerät und den Brenner in Betrieb nehmen können. Heizungsanlage betriebsbereit stellen Damit die Heizungsanlage von Ihnen in Betrieb genom- men werden kann, müssen Sie Folgendes prüfen: ! den Wasserdruck der Heizungsanlage (siehe Kapitel 6.2 „Wasserdruck prüfen und korrigieren“, Seite 11),... -
Seite 8: Regelgerät Und Brenner In Betrieb Nehmen
Sie automatisch den Brenner mit in Be- trieb. Der Brenner kann anschließend vom Regelgerät gestartet werden. Weitere Informationen dazu können Sie in der Bedienungsanleitung des jeweiligen Sieger- control-Reglers oder Brenners nachlesen. ! Stellen Sie bei eingebauter Siegercontrol-Regelung den Betriebsartenwahlschalter (Abb. 3, Pos. 3) auf „... -
Seite 9: Heizungsanlage Außer Betrieb Nehmen
Heizungsanlage außer Betrieb nehmen Dieses Kapitel erklärt Ihnen, wie Sie Ihren Heizkessel, Heizungsanlage im Notfall außer das Regelgerät und den Brenner außer Betrieb nehmen Betrieb nehmen können. Des Weiteren wird Ihnen erklärt, wie Sie die Heizungsanlage im Notfall abschalten können. ANWENDERHINWEIS ANLAGENSCHADEN ! Schalten Sie die Heizungsanlage nur... -
Seite 10: Brennerstörungen Beheben
Brenner (Abb. 4), können Sie den Entstörtaster am Brenner (Abb. 4, Pos. 2) betätigen. Bei der Liefervariante TG 11 BE (Abb. 5), können Sie den Entstörtaster am Brenner durch die Bohrung der Brennerhaube (Abb. 5, Pos. 2) betätigen. Sie müssen die Brennerhaube nicht demontieren. -
Seite 11: Heizungsanlage Warten
Heizungsanlage warten Dieses Kapitel erklärt Ihnen, warum eine regelmäßige ANLAGENSCHADEN Wartung Ihrer Heizungsanlage wichtig ist. Des Weiteren zeigt es Ihnen, wie Sie den Wasserdruck Ihrer Hei- durch häufiges Nachfüllen. zungsanlage selbst kontrollieren und korrigieren kön- VORSICHT! Wenn Sie die Heizungsanlage häufig mit nen. -
Seite 12: Wasserdruck Bei Geschlossenen
6.2.1 Wasserdruck bei geschlossenen Anlagen prüfen und auffüllen Bei geschlossenen Anlagen muss der Manometer- zeiger (Abb. 6, Pos. 2) innerhalb der grünen Mar- kierung (Abb. 6, Pos. 3) stehen. Der rote Zeiger (Abb. 6, Pos. 1) des Manometers muss auf den für die Heizungsanlage erforderli- chen Druck eingestellt sein.
