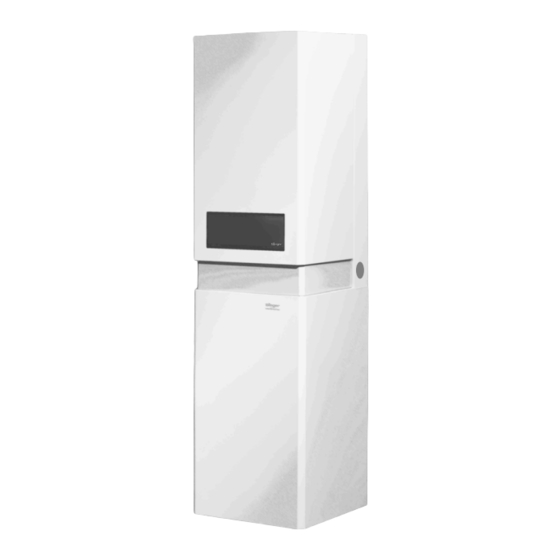

- Seite 1 50 000 238 – 11/2004 Sieger Heizsysteme GmbH D - 57072 Siegen Telefon +49 (0) 271 23 43 - 0 e-mail: info@sieger.net Montage- und Wartungsanweisung für CentroStar Kombination BK 13 mit Warmwasserspeicher WU 76 / 106 Bitte aufbewahren!
-
Seite 2: Inhaltsverzeichnis
Heizungsanlagen sowie Trinkwasserinstallationen hat. 6 Inbetriebnahme / Außerbetriebnahme ....10 7 Wartung..............11 • Informieren Sie den Betreiber über die Benutzung vom CentroStar und weisen Sie ihn auf sicherheits- 8 Hinweise............... 12 technische Punkte hin. 9 Mögliche Störungen ..........13 •... -
Seite 3: Sicherheit
Sicherheit 2.3 Beachten Sie diese Sicherheitshinweise Der Warmwasserspeicher WU mit Montagerahmen ist LEBENSGEFAHR nach den neuesten Erkenntnissen und sicherheitstech- nischen Regeln konstruiert und gefertigt. Zur sicheren, durch elektrischen Strom bei geöffneten wirtschaftlichen und umweltfreundlichen Nutzung des Heizkessel. Warmwasserspeichers empfehlen wir Ihnen, die Sicher- WARNUNG! heitshinweise und die Montage- und Wartungsanwei- •... -
Seite 4: Technische Daten
Technische Daten Leistungsdaten Speicher WU Speicherinhalt Kessel BK 13 Bereitschaftsenergieaufwand kWh/24 h 1,10 1,20 Wärmetauscher Fläche 0,80 0,90 Inhalt Nennleistung Abmessungen CentroStar mit WU Höhe* mm 1680 1830 Breite mm 480 VK AW Tiefe mm 480 Wandanschlüsse Leergewicht ca. kg 140... -
Seite 5: Montage
Montage ACHTUNG! Der Aufstellungsort muss vor Frost geschützt sein. Bei Frostgefahr ist der Speicher WU und die Heizungsanlage zu entleeren. 4.1 Speicher WU aufstellen Der Warmwasserspeicher ist an die vorgesehene Mon- tagewand zu stellen. Durch Drehen der Fußschrauben (Abb. 3, Pos.2) ist der Warmwasserspeicher senkrecht auszurichten. -
Seite 6: Wasserseitiger Anschluss
• Gaseckhahn montieren (Abb.6, Pos.1) • Wartungshähne montieren (Abb.6, Pos.2) HINWEIS! Zum Eindichten ggf. die Doppelnippel aus der Montageanschlussplatte herausnehmen. • Edelstahlwellrohr (Abb.6, Pos. 3) an den Win- kelstücken mit Dichtung montieren 4.4 Wasserseitiger Anschluss Abb. 6 Montage Anschlüsse Die Installation und Ausrüstung der Wasserleitungen sind nach DIN 1988 und DIN 4753 durchzuführen. -
Seite 7: Montage Bk 13 An Montagerahmen
4.5 Montage BK 13 an Montagerahmen • Die Verkleidung vom Kessel abnehmen. • Kessel an vorgesehene Aufhängung vom Mon- tagerahmen befestigen. Die Halteschiene vom Kessel wird nicht benötigt. • Kesselanschlüsse mit Montageanschlussplatte verbinden (Abb.8). 4.6 Warmwasserfühler Der Warmwasserfühler dient zur Messung und Überwa- chung der Warmwassertemperatur am Warmwasser- speicher. -
Seite 8: Montage Sanitär- Anschluss-Set
• 2 Anschlussnippel mit Langgewinde • 5 Flachdichtungen HINWEIS! Die Montage vom Sanitär-Anschluss-Set lässt sich vereinfachen, wenn sich der CentroStar mit Abstand von der Wand befindet. • Ablaufwinkel mit Sicherheitsarmatur verschrauben. (Abb. 12). 5.1.1 Montage Eintritt Kaltwasser Abb. 12 Montage Eintritt Kaltwasser •... -
Seite 9: Montage Sanitär- Anschluss-Set Sas 03 Mit Ausdehnungsgefäß
• 7 Flachdichtungen HINWEIS! Abb. 14 Lieferumfang SAS 03 mit Ausdehnungsgefäß Die Montage vom Sanitär-Anschluss-Set lässt sich vereinfachen, wenn sich der CentroStar mit Abstand von der Wand befindet. • Ablaufwinkel mit Sicherheitsaramatur verschrauben. Ablaufschlauch montieren (Abb. 15). 5.2.1 Montage Austritt Warmwasser (Abb. 16) •... -
Seite 10: Inbetriebnahme / Außerbetriebnahme
Inbetriebnahme 6.2 Außerbetriebnahme Kurzzeitige Außerbetriebnahme: • 6.1 Erstinbetriebnahme Ausschalten der Speichertemperaturregelung. Die Anlage ist erstmalig durch den Ersteller oder einen LITERATUR! von ihm benannten Fachkundigen (möglichst im Beisein Die zur Bedienung notwendigen Informationen des Anlagenbetreibers) in Betrieb zu nehmen. sind aus der Bedienungsanleitung des Regel- gerätes bzw. -
Seite 11: Wartung
Wartung Reinigung Die Reinigung des Speicherinneren von Kalk, Kessel- Falls nicht schriftlich anders vereinbart, darf der Warm- stein und sonstigen Sedimenten ist regelmäßig erforder- wasserspeicher nur mit Trinkwasser beschickt werden. lich. Hierdurch bleibt die Aufheizleistung erhalten und eine Verkeimung in den Ablagerungen wird vermieden. In Abständen von höchstens 2 Jahren wird eine Sicht- prüfung und Reinigung des Warmwasserspeichers durch einen Fachmann empfohlen. -
Seite 12: Hinweise
Hinweise Energiesparen Die Speicher sind durch ihre FCKW-freie PU- Hart- schaumisolierung bestens vor Wärmeverlusten ge- schützt. Möglichst niedrige Warmwassertemperaturen erweisen sich als besonders wirtschaftlich. Deshalb sollte die Speichertemperaturregelung nur so hoch eingestellt werden, wie für den tatsächlichen Warmwasserbedarf notwendig ist. Auf eine Zirkulationsleitung sollte, wenn möglich, ver- zichtet werden. -
Seite 13: Mögliche Störungen
Mögliche Störungen Fehler Ursache Abhilfe Zu geringe Warmwasser- Es wurde an verschiedenen Stellen von Speichertemperatur höher einstellen menge mehreren Personen Warmwasser ent- oder (Verfügbare Warmwasser- nommen ohne zwischenzeitlich wieder Nachheizen des Speichers öfter freigeben. menge erheblich kleiner als nachzuheizen. Dadurch ist das Nennspei- das Nennspeichervolumen) chervolumen überschritten worden. - Seite 14 Notizen...
- Seite 15 Notizen...
-
Seite 16: Erstinbetriebnahme- Und Wartungsprotokoll
Erstinbetriebnahme- und Wartungsprotokoll Die Erstinbetriebnahme und die regelmäßigen Wartungen sind mit Datum, Unterschrift und Firmenstempel zu bestä- tigen. Erstinbetriebnahmedatum Spülen der Rohrleitungen Entlüftung der Anlage Prüfung des Sicherheitsventils Prüfung des Rückschlagventils Funktionsprüfung Speichertemperaturregelung Funktionsprüfung der Zirkulationsleitung Dichtigkeitsprüfung Einweisung des Anlagenbetreibers Die Anlage ist nach den Regeln der Technik sowie den bauaufsichtlichen und gesetzlichen Bestimmungen erstellt und in Betrieb genommen.
