Carl Zeiss

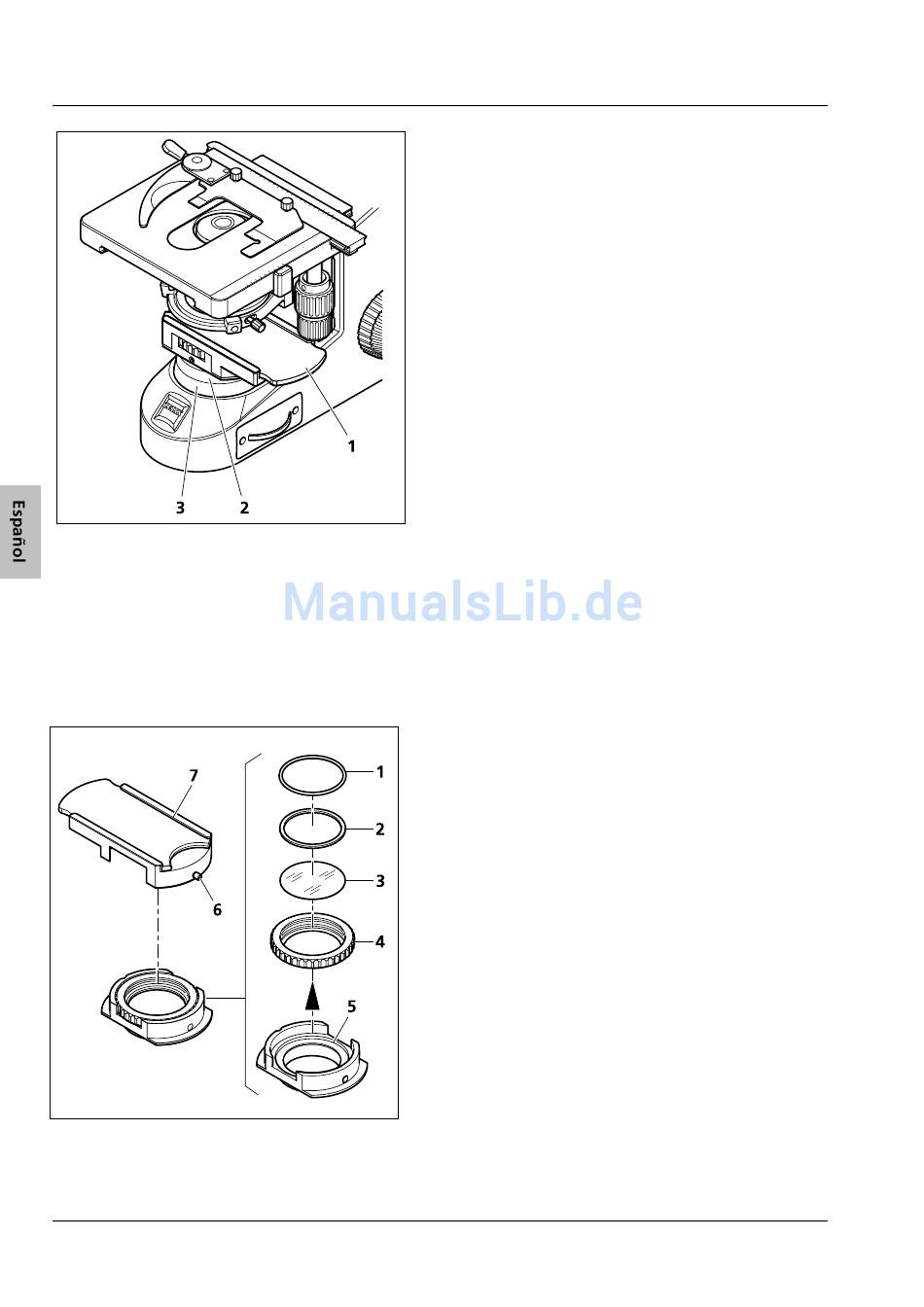

Figura 11 Montar la corredera al diafragma
de campo luminoso
Figura 12 Sacar el filtro amarillo de la
corredera
18
Puesta en servicio y manejo
• Voltear la corredera (Figura 11/1) de nuevo para
llevarla a la posición de montaje, ponerla sobre
el diafragma de campo luminoso (Figura 11/3) y
fijarla, por de pronto ligeramente, mediante la
tapa (Figura 11/2).
• Girar la corredera (Figura 11/1) a la posición
deseada (para el manejo con la mano derecha o
izquierda) y fijarla en esta posición apretando la
tapa.
Sacar el filtro amarillo de la corredera
Cuando se siente el filtro amarillo (filtro de
conversión de color de azul (LED) a amarillo) para
observaciones en luz transmitida como molesto, se
puede sacarlo como sigue:
• Girar la tapa del diafragma de campo luminoso
(Figura 11/2) para aflojarla y quitarla conjunta-
mente con la corredera (Figura 11/1).
• Aflojar el tornillo de apriete (Figura 12/6) y sacar
el portafiltro (Figura 12/5) hacia abajo de la
corredera (Figura 12/7).
• Sacar el anillo moleteado (Figura 12/4) con el
filtro de color del portafiltro.
• Sacar ambos anillos O (Figura 12/1 y 2) del anillo
moleteado, empujar el filtro amarillo (Figura
12/3) cuidadosamente hacia fuera y guardarlo
para el futuro.
• Colocar el anillo moleteado en el portafiltro,
insertar ambas partes conjuntamente desde
abajo en la corredera y fijar mediante el tornillo
de apriete.
Usar las conchas oculares especiales con
protección contra la luz
Al no disponer de un cuarto oscuro, se recomienda
usar para aplicaciones de fluorescencia las conchas
oculares especiales con protección contra la luz
(Figura 17/1) que se ponen sobre los oculares. Sin
embargo, no se pueden volverlas al revés y, por
consiguiente, no son apropiadas para personas que
llevan gafas.
Por esta razón, usuarios de gafas deberían usar las
conchas oculares estándar o tipos que se pueden
volver.
Primo Star / Primo Star iLED
M60-2-0011 v 08/2008
