hager 16 - 63A Handbuch

[
WARNUNG: Anschluß und Montage dürfen nur durch
einen Elektrofachmann durchgeführtwerden.
Предупреждение: Установка и монтаж прибора
должны проводиться только квалифицированными
специалистами.
Varování: instalaci musí provést kvalifikovaná osoba
Sicherungen oder LS - Schalte.
Предохранители или
автоматические
выключатели.
Pojistka nebo jistič
FI - Schutzschalter
Устройство защитного
отключении
Proudový chránič
Kontaktstellungsanzeige
Индикация положения контактов
Ukazatel polohy kontaktů
AUS / Выкл / VYP
grün / зеленый / zelená
rot / красный / červená
Kurzschlußfestigkeit des FI mit Vorsicherung oder LS-
Schalter (siehe Hager Hauptkatalog).
Номинальный условный ток короткого замыкания
УЗО с предохранителем или автоматическим
выключателем (см. главный каталог фирмы
Hager).
Koordinační tabulka zkratové odolnosti při použití
jističů nebo pojistek (viz. hlavní katalog).
Záruka
X
24 měsíců od data výroby na materiál a výrobní
závady. Při výrobních závadách musí být výrobek
předložen prodejci s uvedením závady, která se na
výrobku vyskytuje.
Ochrana proti prachu
Nemá-li rozvaděč krytí IP5x a v jeho okolí
probíhají stavební práce, je nutné se ujistit,
že je přístroj chráněn proti prachu.
1

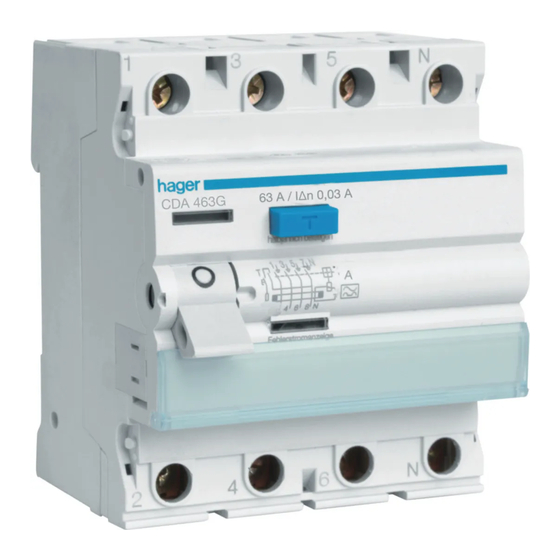

FI - Schutzschalter 16 - 63 A
e
Устройство защитного
w
отключения 16 - 63 A
Proudové chrániče 16 - 63 A
x
EIN / Вкл / ZAP
Garantie
E
24 Monate gegen Material- und Fabrikationsfehler,
ab Fertigungsdatum. Fehlerhafte Geräte sind dem
üblichen Großhändler auszuhändigen. Die Garantie
kommt nur zum Tragen, wenn das Rücksendeverfahren
über Installateur und Großhändler gewahrt wurde, und
wenn nach Begutachtung durch unsere Abteilung
Qualitätsprüfung kein Fehler infolge unsachgemäßen
Einbaus und/ oder kunstregelwidriger Anwendung
festgestellt
Erläuterung des Fehlers sind dem Gerät beizufügen.
Schutz gegen Staub
Im Falle von Arbeiten in der Nähe von
elektrischen Anlagen, stellen sie bitte sicher,
dass die Anlage gegen Staub geschütz
ist, wenn sie nicht der Schutzklasse IP5x
entspricht.
échelle 40%
Anschluß 1 Phasig (L+N) oder 3 Phasig (3L ohne N)
Соединения 1-фазное (L+N) или 3-фазное (3L без N)
Připojení 1-fázové (L+N) nebo 3-fázové (3L bez N)
TEST und FI - Fehlerstromanzeige: Test-Taste, halbjährlich drücken
FI - Schutzschalter muß auslösen.
Проверка и индикация тока утечки: раз в полгода нажимать
проверочную кнопку "TEST" - должно происходить расцепление УЗО.
TEST a ukazatel poruchy: zmáčknout tlačítko TEST každých 6 měsíců,
chránič musí vybavit
wurde. Etwaige Anmerkungen
oder
или
nebo
AUS / Выкл / VYP
Г арантия
W
Г арантийные обязательства распространяются
на дефекты материалов и сборки в течение 24
месяцев после даты изготовления. Неисправные
приборыдолжныбыть возвращеныоптовому
продавцу. Г арантийные обязательства наступают
только после взаимной переписки с торговой и
монтажной фирмами и в том случае, если наша
служба качества не установила, что причина
zur
дефекта заключается в ненадле- жащем
техническом обслуживании или нарушении норм
эксплуатации. Целесообразно сопровождать
рекламации сообщениями о возможных причинах
возникших неисправностей.
Защита от пыли
Если степень защиты щита менее IP5x, то
в случае проведения работ поблизости
убедитесь, что электроустановка
защищена от пыли.
Test
OFF
échelle 40%
6C5101e
