hager 16A Bedienungsanleitung

16A - 25A - 40A - 63A
E E
Elektrischer Anschluss 2P - 4P
Alle aktiven Leiter, Außenleiter (L1, L2, L3 und
den Neutralleiter N) durch den Schalter führen.
Bevorzugt sollte das einspeisende Netz an
den Klemmen 1, 3, 5 und 7 und die elektrische
Anlage mit Verbrauchern an den Klemmen 2, 4,
6 und 8 angeschlossen werden. Beachten Sie
bitte den Hinweis im Abschnitt „Prüfungen und
Funktionskontrolle".
Für zweipolige Anwendungen sind zweipolige
Fehlerstromschutzschalter einzusetzen.
Funktion und Anwendungsbereich
Die FI- Schutzschalter Typ B bestehen aus
einem netzspannungsunabhängigen
Erfassung von sinusförmigen
pulsierenden Gleichfehlerströmen
Grundfrequenz von 50Hz bis 100kHz sowie einem
netzspannungsabhängigen Teil
von Gleichfehlerströmen im
Die Geräte sind für den Einsatz in ein- und
mehrphasigen Wechselstromnetzen vorgesehen.
Sie sind nicht zum Einsatz in Gleichstromnetzen
bestimmt.
Insbesondere typ B+ oder B hfq
Für Frequenzen > 1 kHz liegt der Auslösestrom für
den Typ B mit einem Bemessungsfehlerstrom von
30 mA, 100mA und 300 mA unterhalb von 300 mA, so
A A
Raccordement électrique 2P - 4P
Faire passer tous les conducteurs
conducteurs extérieurs (L1, L2, L3 et le neutre
N) à travers l'interrupteur. Respecter le sens du
courant électrique, bornes d'alimentation : 1, 3,
5, 7, et bornes côté utilisation : 2, 4, 6, 8. Veillez
à respecter le conseil du paragraphe "contrôle
fonctionnel de l'appareil".
Pour les applications bipolaires, utiliser les produits
bipolaires de la gamme.
Fonctionnement et domaine d'application
L'interrupteur différentiel de type B est composé
d'une partie indépendante de la tension secteur,
dédiée à la détection de courants AC sinusoïdaux
et de courants continus pulsés d'une fréquence
de base de 50 Hz à 100 kHz, et d'une partie
dépendante de la tension secteur, dédiée à la
détection de courants de fuite continus.
Ces appareils sont prévus pour l'utilisation dans
des réseaux AC monophasés et triphasés. Ils ne
sont pas destinés à l'utilisation en courant continu.
Spécialement pour type B+ ou B hfq
Pour les fréquences > 1 kHz, le courant de
déclenchement de l'interrupteur de type B, de
sensibilité 30mA, 100mA ou 300mA, est inférieur à
300 mA, si bien que cette plage de fréquences, où
se situent les fréquences de découpage (chopper)
des convertisseurs de fréquence, bénéficie d'une
protection incendie garantie.
1

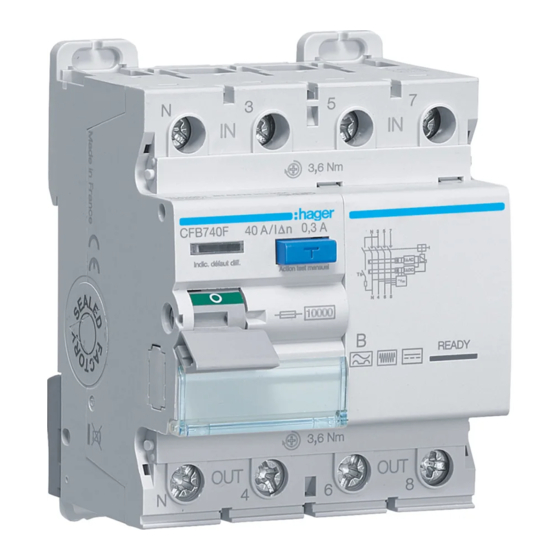

Fehlerstrom-
t e
Schutzschalter
2-polig, 4-polig
allstromsensitiv Typ B
Interrupteur
z a
différentiel bipolaire,
tétrapolaire pour
tous types
de courants, type B
dass in diesem Frequenzbereich, in dem die gängigen
Chopperfrequenzen von Frequenzumrichtern liegen,
ein Brandschutz gewährleistet ist.
Insbesondere typ B
Für Frequenzen > 1 kHz liegt der Auslösestrom für
den Typ B mit einem Bemessungsfehlerstrom 30,
100, 300 und 500 mA unterhalb 2 A, so dass in
dem Frequenzbereich, in welchem die gängigen
Schaltfrequenzen von Frequenzumrichtern liegen, eine
größtmögliche Anlagenverfügbarkeit gewährleistet ist.
Prüfungen und Funktionskontrolle
Die Prüfung der gesamten Schutzmaßnahme bei
Inbetriebnahme muss gemäß den Angaben in den
nationalen gültigen Errichtungsbestimmungen
erfolgen. Eine Isolationsprüfung der elektrischen
Anlage darf nur erfolgen, wenn das Gerät
Teil zur
unverdrahtet
Wechsel und
der elektrischen Anlage darf nur erfolgen,
mit einer
wenn das
Isolationsprüfung bei eingeschaltetem Gerät
zur Erfassung
oder eine Isolationsprüfung auf der Seite mit den
Frequenzbereich.
Klemmen 2,4,6 und 8 kann aufgrund des internen
Netzteils zu fehlerhaften Messwerten führen.
Eine Funktionskontrolle des FI-Schutzschalters
selbst, ist bei anliegender Netzspannung durch
Drücken der Prüftaste T möglich und soll, wie bei
der gewerblichen Nutzung (BGV A3), bei ortsfesten
Anlagen mindestens alle 6 Monate und bei nicht
ortsfesten Anlagen arbeitstäglich wiederholt werden.
Die grüne Leuchtdiode signalisiert, dass die
interne Betriebsspannung für die allstromsensitive
Spécialement pour type B
Pour des fréquences > 1 kHz, le courant de
déclenchement
30, 100, 300 et 500 mA, se situe en dessous de 2 A,
actifs,
de telle sorte que dans ce domaine de fréquences,
qui correspond aux fréquences de commutations
des convertisseurs de fréquences les plus courants,
une continuité de service maximale est assurée.
Pour ce type de produits il n'y a pas de protection
au feu.
Contrôle fonctionnel de l'appareil
Le contrôle du dispositif de protection global lors de
la mise en service doit s'effectuer dans le respect des
règles d'installation nationales en vigueur. Un test
d'isolation de l'installation en aval de l'interrupteur
différentiel
fonctionnels de celui-ci, il est nécessaire d'en
décâbler les bornes basses 2, 4, 6, 8.
Le contrôle fonctionnel de l'inter différentiel lui-même
peut s'effectuer, l'interrupteur étant sous tension, en
appuyant sur la touche test T.
La diode LED verte signale que la tension de service
interne suffit à assurer la détection des courants de
fuite continus. Si la diode ne s'allume pas, seul le
déclenchement par des courants de fuite de type AC
et A est assuré.
Appareil à installer uniquement par un
installateur électricien selon les normes
d'installation en vigueur dans le pays.
Garantie
24 Monate gegen Material- und Fabrikationsfehler, ab Fertigungsdatum.
Fehlerhafte Geräte sind dem üblichen Großhändler auszuhändigen. Die
Garantie kommt nur zum Tragen, wenn das Rücksendeverfahren über
Installateur und Großhändler gewahrt wurde, und wenn nach Begutachtung
durch unsere Qualitätsprüfung kein Bestimmungsgemäßer Gebrauch
festgestellt wurde. Etwaige Anmerkungen zur Erläuterung des Fehlers sind
dem Gerät beizufügen.
Garantie
24 mois contre tous vices de matières ou de fabrication, à partir de leur date
de production.
En cas de défectuosité, le produit doit être remis au grossiste habituel.
La garantie ne joue que si la procédure de retour via l'installateur et le
grossiste est respectée et si, après expertise, notre service contrôle qualité
ne détecte pas de défaut dû à une mise en œuvre et/ou une utilisation
non conforme aux règles de l'art. Les remarques éventuelles expliquant la
défectuosité devront accompagner le produit.
ist. Eine Isolationsprüfung
Gerät unverdrahtet ist.
des types B de sensibilité
pouvant causer des dommages
Gleichfehlerstromerkennung
die Leuchtdiode nicht, so ist nur noch eine
Auslösung durch Fehlerströme des Typs AC und A
gewährleistet.
Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen.
Eine
ausreicht. Leuchtet
6LE007119Ac
