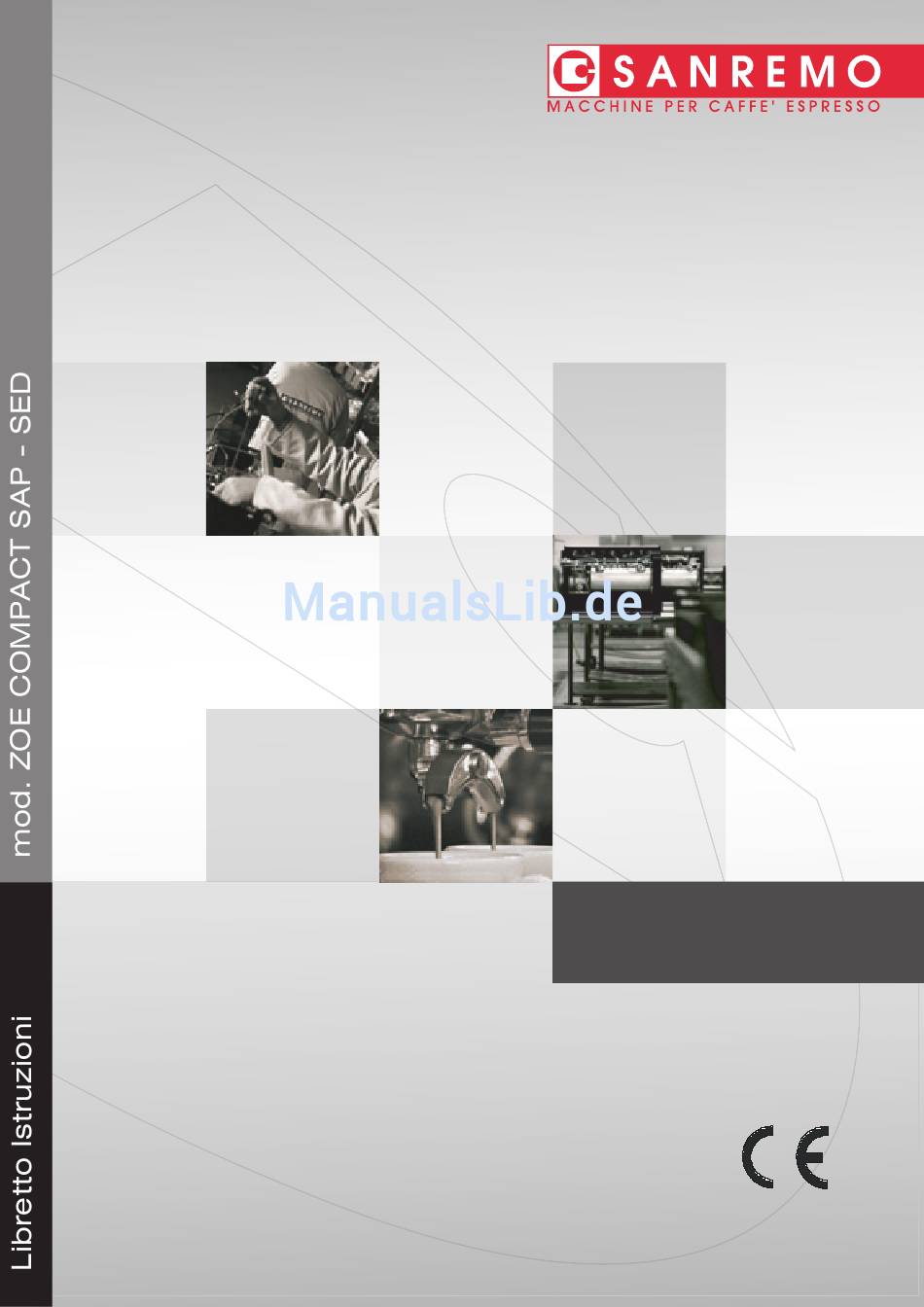

- Seite 1 ZOE COMPACT SAP - SED Instruction Booklet Bedienungsanleitung Livret D’Instructions Libro De Instrucciones...
- Seite 3 Istruzioni per il modello Instruction for model Gebrauchsanweisung für das Notice pour le modèle Instrucciones para el modelo ZOE COMPACT SAP - SED Italiano Pagina English Page Deutsch Seite Francais Page Espagnol Página Modulo d’ordine ricambi Pagina/ Page/ Seite/ Page/Página Spare parts order form Bestellformular für Ersatzteile...
-
Seite 4: Caratteristiche Tecniche
Il manuale è relativo ai seguenti modelli: Modello – ZOE COMPACT SAP Semiautomatica ad erogazione continua tramite pulsantiera apposita a led luminosi. Disponibile nelle versione 2 gruppi. Modello – ZOE COMPACT SED Modello elettronico gestito da microprocessore a dosatura programmabile tramite pulsantiera apposita a led luminosi. -
Seite 5: Installazione
ITALIANO INSTALLAZIONE Prima di installare la macchina, accertarsi che il voltaggio e la potenza della rete siano adeguati ai dati riportati nella tabella delle caratteristiche tecniche. Togliere quindi la macchina dall’imballo e collocarla in modo stabile e sicuro nel luogo destinatole, accer- tandosi che vi sia lo spazio necessario per l’utilizzo della stessa. -
Seite 6: Programmazione Dosi
(B) in senso antiorario. Si ricorda di prestare la massima attenzione onde evitare ustioni. EROGAZIONE CAFFÈ MOD. ZOE COMPACT SAP Inserire il portafiltro (E) nell’apposita sede (F) ruotandolo in senso antiorario. Premere il tasto (M5) e, dopo aver atteso che la quantità... -
Seite 7: Garanzia
L’inclinazione della macchina, per un suo uso in sicurezza, deve essere in posizione orizzontale. In caso di danneggiamento al cavo di alimentazione rivolgersi ad un Centro Assistenza SANREMO, poiché per la sua sostitu- zione è necessario un apposito utensile. - Seite 8 ITALIANO Nel caso di danneggiamentoai cavi rivolgersi ad un centro assistenza, poichè per la sostituzione è necessario un apposito utensile ADDOLCITORE RETE IDRICA LEGENDA D – INTERRUTTORE GENERALE 0 – SPENTO 1 – ACCENSIONE POMPA ED AUTOMATISMI 2 – ACCENSIONE POMPA , AUTOMATISMI E RISCALDAMENTO ELETTRICO Q –...
-
Seite 9: Funzionamento A Secco
ITALIANO Avvertenze per un corretto utilizzo delle pompe rotative 1) CORRETTO ALLINEAMENTO TRA POMPA E MOTORE A volte la rumorosità del gruppo è causata proprio da un’allineamento imperfetto, infatti quando l’accoppiamento tra i due compo- nenti è rigido, non sempre il rotore della pompa e quello del motore si trovano in asse. Il danno che più frequentemente si manifesta, se perdura questa condizione, è... -
Seite 10: Informazione Agli Utenti
ITALIANO 8) MANIPOLAZIONE La caduta accidentale della pompa può causare delle ammaccature e delle deformazioni tali da compromettere delicate tolleranze interne, per lo stesso motivo è necessario porre la massima attenzione quando la pompa viene fissata in morsa per il montaggio o lo smontaggio dei raccordi. - Seite 11 ITALIANO MOD. ZOE COMPACT 2GR SED / SAP B – Manopola rubinetto vapore M1 – Erogazione di una dose corta di caffè C – Erogatore acqua M2 – Erogazione di una dose lunga di caffè D – Interruttore generale M3 – Erogazione di due dosi corte di caffè 0 –...
- Seite 12 ITALIANO SCHEMA ELETTRICO MONOFASE ZOE COMPACT 2GR SAP Agg.07/13...
- Seite 13 ITALIANO SCHEMA ELETTRICO MONOFASE ZOE COMPACT 2GR SED Agg.07/13...
- Seite 14 ITALIANO SCHEMA IDRAULICO ZOE COMPACT 2GR AGG. 07/2013 Varianti LEGENDA SCHEMA IDRAULICO ZOE COMPACT 2GR SED - SAP 1 Alimentazione rete idrica 15 Scambiatore 16 Resistenza caldaia 2 Addolcitore 17 Valvola di sicurezza 3 Rubinetto entrata acqua 18 Valvola antivuoto 4 Rubinetto uscita acqua 5 Pompa e motore elettrico 19 Manometro (pressione caldaia)
- Seite 15 ITALIANO...
- Seite 16 ITALIANO 10859036 RIDUZIONE 1/8"M 3/8"M LEGENDA ESPLOSO ZOE COMPACT AGG.07-13 10402056A OR 2062 VITON POS. COD. DESCRIZIONE 10402043 MOLLA SNODO 10402054 SCODELLINO SNODO 10017732 TELAIO ZOE 2 CMPT NERO OPACO 10017734 TELAIO ZOE 2 CMPT BIANCO 10402082 OR SNODO LANCIA D10 10402282 DADO LANCIA VAPORE MLX 10017782...
- Seite 17 ITALIANO 10502110 GUARN. SOTTOC. GRUPPO E61 166B 10955162 ETICHETTA SR 101X16,5 LUC./NERA 10052142 TAPPO CHIUS. GIGLEUR GR.ANELLO 166C 10955172 ETICHETTA SR 101X16,5 LUC./BIANCA 10052143 GUARN. TAPPO SUP. GR. ANELLO 10955013A ETICHETTA TRIANGOLO SUPER.CALDA 10052135 GIGLEUR GRUPPI FORO D.0,8 10955025A ETICHETTA TRIANGOLO TERRA 10052136 FILTRO GRUPPO E-61/ANELLO 10955015...
-
Seite 18: Installation
This booklet refers to the following models: Model – ZOE COMPACT SAP Semi-automatic with continuous delivery and LED keypad. Available in the 2 group version. - Seite 19 ENGLISH ELECTRICAL CONNECTION Connect the power cable (G) to the socket. N.B. CHECK THAT THE DATA ON THE RATING PLATE CORRESPOND TO YOUR MAINS ELECTRICITY SUPPLY. WATER CONNECTION When installed, the boiler and heat exchangers are dry to avoid possible damage to the appliance caused by freezing. 1) The appliance must be supplied with cold water only.
-
Seite 20: Warranty
- lack of mains water supply or no water inside the boiler. For any other causes, contact a qualified SANREMO After-Sales Service Centre. BEFORE CARRYING OUT ANY WORK INSIDE THE APPLIANCE OR REMOVING ANY PART OF THE HOUSING, ALWAYS DISCONNECT FROM THE ELECTRICITY SUPPLY. -
Seite 21: Information For Users
To ensure safe use the appliance must be in a level position. If the power cable is damaged, have it replaced by a SANREMO After-Sales Service Centre, since a special tool is required for this purpose. The appliance must be used in rooms with a temperature between 5°C and 35°C. - Seite 22 ENGLISH If the cables are damaged, contact an au-thorised service centre as replacement re-quires a special tool. SOFTENER MAINS WATER SUPPLY LEGEND D – MAIN SWITCH 0 – OFF 1 – PUMP AND AUTOMATISMS ON 2 – PUMP , AUTOMATISMS AND ELECTRIC HEATING ON Q –...
- Seite 23 ENGLISH Warning – correct use of rotary pumps 1-Proper Alignment of Pump and Motor On occasion the noise of a motor-pump assembly is caused by a poor alignment. When the coupling between motor and pump is rigid, the pump rotor and the motor rotor may be out of axis. If this condition is maintained over time the most likely damage is seizure of the pump.
- Seite 24 ENGLISH same reason be very careful when clamping the pump to mount or demount connectors. 9) Scale build up Scale deposits will quickly show on inner components when using hard water, not sweetened with ion exchange resins. Scale formation increases when the pressure relief valve is used as flow rate regulator: the rate of scale deposition increases with increasing of closed loop circulation.
- Seite 25 ENGLISH ELECTRICAL WIRING DIAGRAM SINGLE PHASE ZOE COMPACT 2GR SAP UPDATE: 07/13...
- Seite 26 ENGLISH ELECTRICAL WIRING DIAGRAM SINGLE PHASE ZOE COMPACT 2GR SED UPDATE: 07/13...
- Seite 27 ENGLISH HYDRAULIC DIAGRAM ZOE COMPACT 2GR UPDATE: 07/2013 Variants LEGEND HYDRAULIC DIAGRAM ZOE COMPACT 2GR SED - SAP 1 Water supply 15 Heat exchanger 2 Softener 16 Boiler resistor 3 Water in tap 17 Safety valve 4 Water out tap 18 Vacuum breaker valve 5 Pump and electric motor 19 Pressure gauge (boiler pressure)
- Seite 28 ENGLISH...
- Seite 29 ENGLISH 10859036 REDUCER UNION 1/8"M 3/8"M EXPLODED DIAGRAM ZOE COMPACT 2GR SED SAP – UPDATE: 07-13 10402056A OR 2062 VITON 10402043 SWIVEL JOINT SPRING POS. COD. DESCRIPTION 10017732 FRAME ZOE 2 CMPT MATT BLACK 10402054 SWIVEL JOINT CAP 10402082 LANCE SWIVEL JOINT OR D10 10017734 FRAME ZOE 2 CMPT WHITE 10017782...
- Seite 30 ENGLISH 10502110 UNDERCUP GASKET GR. E61 166B 10955162 LABEL SR 101X16.5 GLOSSY/BLACK 10052142 CLOSURE CAP GIGLEUR GR. RING 166C 10955172 LABEL SR 101X16.5 GLOSSY/WHITE 10052143 TOP CAP GASKET GR. RING 10955013A TRIANGULAR HOT SURFACE LABEL 10052135 GIGLEUR HOLE GR. D.0.8 10955025A TRIANGULAR EARTH LABEL 10052136 FILTER ASSY.
-
Seite 31: Installation
Betrieb des Gerätes vertraut sind, gebraucht werden, es sei denn, dass sie von einer für sie und ihre Sicherheit verantwortlichen Person beaufsichtigt und in den Gebrauch des Gerätes eingewiesen wurden. Die Bedienungsanleitung bezieht sich auf folgende Modelle: Modell – ZOE COMPACT SAP Halbautomatisch mit kontinuierlicher Ausgabe über LED-Tastatur. Erhältlich in 2-gruppiger Ausführung. Modell – ZOE COMPACT SED Elektronisches Modell mit Mikroprozessorsteuerung und programmierbarer Dosierung über LED-Tastatur. -
Seite 32: Elektrischer Anschluss
DEUTSCH positionieren. Dabei darauf achten, dass genügend Platz für die Benutzung der Maschine zur Verfügung steht. Es wird empfohlen, den Kessel einige Male zu entleeren bzw. zu füllen und einfaches Wasser und Kaffee zum Wegwerfen zu beziehen, damit die internen Leitungen besser gereinigt werden. ELEKTRISCHER ANSCHLUSS Das Netzkabel (G) an die Steckdose anschließen. - Seite 33 Für die Dampfausgabe ist es ausreichend, die Drehknöpfe (B) nach links zu drehen. Es wird daran erinnert, höchste Vorsicht walten zu lassen, um Verbrennungen zu vermeiden. KAFFEEAUSGABE MOD. ZOE COMPACT SAP Den Filterträger (E) in seinen Sitz (F) einsetzen, indem er gegen den Uhrzeigersinn gedreht wird. Drücken Sie die Taste (M5) und, nach einer Wartezeit von der Menge an Kaffee ist, was Sie wollen, drücken Sie sie erneut.
-
Seite 34: Ausfall Der Maschine
Sicherheit und Hygiene betrifft. Die Maschine muss aus Gründen des sicheren Gebrauchs horizontal aufgestellt werden. Bei Beschädigungen am Stromkabel wenden Sie sich bitte an eine SANREMO Kundendienststelle, da für den Ersatz ein spezielles Werkzeug erforderlich ist. Die Maschine muss in Umgebungen mit Temperaturen zwischen 5°C und 35°C verwendet werden. - Seite 35 DEUTSCH Kabelbeschädigungen ist eine Kundendienststelle zu verständigen, denn zum Austausch sind Sonderwerkzeuge notwendig. ENTHÄRTER WASSERNETZ LEGENDE D - HAUPTSCHALTER 0 - AUSGESCHALTET 1 – EINSCHALTUNG PUMPE UND AUTOMATIKVORRICHTUNGEN 2 – EINSCHALTUNG PUMPE, AUTOMATIKVORRICHTUNGEN UND ELEKTRISCHE HEIZUNG Q – EIN/AUS-SCHALTER FÜR TASSENWÄRMER LEUCHTET = EINGESCHALTET LEUCHTET NICHT = AUSGESCHALTET R –...
- Seite 36 DEUTSCH Hinweis zum korrekten Gebrauch der Kapselpumpen 1) KORREKTE AUSRICHTUNG ZWISCHEN PUMPE UND MOTOR Gelegentlich kann ein geräuschvoller Betrieb des Aggregats durch eine nicht perfekte Ausrichtung verursacht werden. Wenn nämlich die Kupplung zwischen den beiden Bauteilen starr ist, liegen der Rotor der Pumpe und der des Motors nicht immer auf einer Achsenlinie.
-
Seite 37: Kalkverkrustungen
DEUTSCH 7) DRUCKSTÖSSE Um Druckstöße zu vermeiden, muss das Öffnen des (wenn vorgesehen) nach der Pumpe montierten Magnetventils vor dem Einschalten der Pumpe erfolgen. Aus dem gleichen Grund muss dass Schließen des Magnetventils, wenn die Pumpe zu arbeiten aufhört, mit einer Verzögerung erfolgen. Ein Druckstoß... - Seite 38 DEUTSCH MODELL ZOE COMPACT 2 GR SED / SAP B – Drehregler Dampfhahn M1 – Ausgabe kleine Kaffeedosis C - Wasserausgabe M2 – Ausgabe große Kaffeedosis D - Hauptschalter M3 – Ausgabe zwei kleine Kaffeedosen 0 - Ausgeschaltet M4 – Ausgabe zwei große Kaffeedosen 1 - Einschaltung Pumpe und Automatikvorrichtungen M5 –...
- Seite 39 DEUTSCH STROMLAUFPLAN EINPHASIG ZOE COMPACT SAP Akt.07/13...
- Seite 40 DEUTSCH STROMLAUFPLAN EINPHASIG ZOE COMPACT SED Akt.07/13...
- Seite 41 DEUTSCH WASSERLAUFPLAN ZOE COMPACT AKT. 07/2013 Varianten LEGENDE WASSERLAUFPLAN ZOE COMPACT SED - SAP 14 Kessel 15 Wärmetauscher 1 Wassernetzversorgung 16 Kesselheizung 2 Enthärter 17 Sicherheitsventil 3 Wassereintrittshahn 4 Wasseraustrittshahn 18 Antivakuumventil 5 Pumpe und Elektromotor 19 Manometer (Kesseldruck) 20 Dampfabgabehahn 6 Manometer (Pumpendruck) 21 Magnetventil Heißwasserausgabe 7 Rückschlagventil...
- Seite 42 DEUTSCH...
- Seite 43 DEUTSCH 10859036 REDUZIERSTÜCK 1/8"M 3/8"M EXPLOSIVDARSTELLUNG ZOE COMPACT SED SAP – Akt. 07-13 10402056A O-RING 2062 VITON POS. ART-NR. BESCHREIBUNG 10402043 GELENKFEDER 10017732 RAHMEN ZOE 2 CMPT SCHWARZ MATT 10402054 GELENKTELLER 10017734 RAHMEN ZOE 2 CMPT WEISS 10402082 O-RING GELENK LANZE D10 10017782 VERKLEIDUNG RECHTS ZOE 2 CMPT SCHWARZ HOCHGLANZ 10402282...
- Seite 44 DEUTSCH 10502110 SIEBTRÄGERDICHTUNG GRUPPE E61 166B 10955162 AUFKLEBER SR 101X16,5 HOCHGLANZ/SCHWARZ 10052142 VERSCHLUSSKAPPE GICLEUR RINGGRUPPE 166C 10955172 AUFKLEBER SR 101X16,5 HOCHGLANZ/WEISS 10052143 DICHTUNG OBERER VERSCHLUSS RINGGRUPPE 10955013A DREIECKIGER AUFKLEBER HEISSE OBERFLÄCHE 10052135 GICLEUR GRUPPEN ÖFFNUNG D.0,8 10955025A DREIECKIGER AUFKLEBER ERDUNG 10052136 SIEB GRUPPE E-61/RING 10955015...
-
Seite 45: Avant-Propos
à s’en servir ou les surveille. Le manuel se réfère aux modèles suivants: Modèle – ZOE COMPACT SAP Semi-automatique à sortie continue via commandes spéciales à leds. Disponible en version 2 groupes. -
Seite 46: Contrôle Préliminaire
FRANCAIS Positionner la machine de façon à ce que la distance entre le sol et la grille supérieure soit de 1,5 m. Voir dessin ci-contre. Il est conseillé de vider et de remplir la chaudière plusieurs fois et de faire couler de l’eau claire et du café à jeter pour mieux nettoyer les conduits internes. - Seite 47 (B) dans le sens inverse des aiguilles d’une montre. Il est rappelé de faire très attention afin d’éviter les brûlures. SORTIE CAFÉ MOD. ZOE COMPACT SAP Introduire le porte-filtre (E) dans son siège (F) en le tournant dans le sens contraire des aiguilles d’une montre. Presser la touche (M5) et, après avoir obtenu la quantité...
-
Seite 48: Avis Aux Utilisateurs
Pour une utilisation en toute sécurité, l’inclinaison de la machine doit être à l’horizontale. Si le cordon est détérioré et doit être remplacé, adressez-vous exclusivement à un Centre SANREMO, car cette opération exige un outil spécifique. - Seite 49 FRANCAIS Si les câbles sont endommagés est néces-saire les faire remplacer par un centre SAV car un outil spécial. ADOUCISSEUR RÉSEAU D’EAU LÉGENDE D – INTERRUPTEUR GÉNÉRAL 0 – ÉTEINT 1 – MARCHE POMPE ET AUTOMATISMES 2 – MARCHE POMPE, AUTOMATISMES ET CHAUFFAGE ÉLECTRIQUE Q –...
- Seite 50 FRANCAIS Conseils pour une utilisation correcte des pompes rotatives 1) ALIGNEMENT CORRECT ENTRE POMPE ET MOTEUR Le groupe peut devenir bruyant en cas d’alignement incorrect. En effet, lorsque le couplage des deux composants est rigide, il peut advenir que le rotor de la pompe et celui du moteur soient désaxés. Le dommage qu’une persistance de cette condition pourrait causer est le blocage de la pompe.
-
Seite 51: Coups De Bélier
FRANCAIS 7) COUPS DE BÉLIER L’ouverture de l’électrovanne, si elle est prévue après le refoulement de la pompe, doit se déclencher avant le démarrage de la pompe, afin d’éviter les coups de bélier. Dans ce même but, une fois que la pompe a terminé la distribution, la fermeture de l’électrovanne doit être retardée. - Seite 52 FRANCAIS SCHÉMA ÉLECTRIQUE MONOPHASÉ ZOE COMPACT 2GR SAP M.à.J 07/2013...
- Seite 53 FRANCAIS SCHÉMA ÉLECTRIQUE MONOPHASÉ ZOE COMPACT 2GR SED M.à.J 07/2013...
- Seite 54 FRANCAIS SCHÉMA HYDRAULIQUE ZOE COMPACT 2GR M.à.J 07/2013 Variantes LÉGENDE SCHÉMA HYDRAULIQUE ZOE COMPACT 2GR SED - SAP 1 Alimentation réseau d’eau 15 Échangeur 2 Adoucisseur 16 Résistance chaudière 3 Robinet entrée eau 17 Soupape de sécurité 4 Robinet sortie eau 18 Soupape anti-vide 5 Pompe et moteur électrique 19 Manomètre (pression chaudière)
- Seite 55 FRANCAIS...
- Seite 56 FRANCAIS 10859036 RÉDUCTION 1/8"M 3/8"M ÉCLATÉ ZOE COMPACT 2GR SED SAP - M.à.J 07-2013 10402056A OR 2062 VITON POS. DESCRIPTION 10402043 RESSORT ROTULE 10402054 CUVETTE ROTULE 10017732 CHÂSSIS ZOE 2 CPMT NOIR OPAQUE 10017734 CHÂSSIS ZOE 2 CMPT BLANC 10402082 OR ROTULE BUSE D10 10402282 ÉCROU LANCE VAPEUR MLX...
- Seite 57 FRANCAIS 10502110 JOINT GROUPE DISTRIB. E61 166B 10955162 ÉTIQUETTE SR 101X16,5 BRIL./NOIRE 10052142 BOUCHON FERM. GICLEUR GR. BAGUE 166C 10955172 ÉTIQUETTE SR 101X16,5 BRIL./BLANCHE 10052143 JOINT BOUCHON SUP. GR. BAGUE 10955013A ÉTIQUETTE TRIANGULAIRE SUPER.CHAUD 10052135 GICLEUR GROUPES TROU D.0,8 10955025A ÉTIQUETTE TRIANGULAIRE TERRE 10052136 FILTRE GROUPE E61/BAGUE 10955015...
-
Seite 58: Características Técnicas
El manual se refiere a los siguientes modelos: Modelo – ZOE COMPACT SAP Semiautomática con salida continua mediante botonera específica con leds luminosos. Disponible en la versión de 2 grupos. -
Seite 59: Conexión Hidráulica
ESPAGNOL INSTALACION Antes de instalar la máquina, es preciso asegurarse de que el voltaje y la potencia de la red sean conformes a los datos contenidos en la tabla de las características técnicas. A continuación, hay que desembalar la máquina y colocarla de manera estable y segura en el lugar destinado a la misma, verificando que exista el espacio necesario para poder utilizarla. -
Seite 60: Programación De Las Dosis
(B) en el sentido antihorario. Recuerde tener mucho cuidado para evitar quemaduras. DOSIFICACIÓN DEL CAFÉ MOD. ZOE COMPACT SAP Hay que insertar el portafiltro (E) en su alojamiento específico (F), girándolo en sentido contrario a las agujas del reloj. A continuación, debe pulsarse la tecla (M5) y, una vez obtenida la cantidad de café... - Seite 61 La cafetera tiene que estar en posición horizontal y no inclinada para funcionar en modo seguro. Si se rompiera el cable de alimentación, contacte con un Centro de Asistencia SANREMO porque para sustituirlo se necesita una herramienta específica.
- Seite 62 ESPAGNOL Si los cables se estropean, contacte a un centro de asistencia porque se requiere una herramienta específica para sustituirlos. ABLANDADOR RED DEL AGUA LEYENDA D – INTERRUPTOR GENERAL 0 – APAGADO 1 – ENCENDIDO BOMBA Y AUTOMATISMOS 2 – ENCENDIDO BOMBA, AUTOMATISMOS Y CALENTAMIENTO ELÉCTRICO Q –...
-
Seite 63: Funcionamiento En Seco
ESPAGNOL Advertencias para un correcto uso de las bombas rotativas 1) CORRECTA ALINEACION ENTRE LA BOMBA Y EL MOTOR A veces, el ruido del grupo es causado precisamente por una alineación imperfecta; efectivamente, cuando el acoplamiento entre los dos componentes es rígido, no siempre el rotor de la bomba y el del motor se encuentran perfectamente alineados. El daño que más frecuentemente se manifiesta, si perdura esta condición, es el bloqueo de la bomba. -
Seite 64: Informaciones Para Los Usuarios
ESPAGNOL ariete, respecto al encendido de la bomba. Por el mismo motivo, cuando la bomba termina el suministro, el cierre de la electroválvula debe retardarse. El golpe de ariete puede provocar la rotura de los soportes de grafito y estropear la junta mecánica, provocando el bloqueo de la bomba y pérdida de líquido. - Seite 65 ESPAGNOL MODELO ZOE COMPACT 2 GR SED / SAP B – Mando llave vapor M1 – Salida de una dosis corta de café C – Surtidor de agua M2 – Salida de una dosis larga de café D – Interruptor general M3 –...
- Seite 66 ESPAGNOL ESQUEMA ELÉCTRICO MONOFÁSICO ZOE COMPACT 2GR SAP Act.07/13...
- Seite 67 ESPAGNOL ESQUEMA ELÉCTRICO MONOFÁSICO ZOE COMPACT 2GR SEDAct.07/13...
- Seite 68 ESPAGNOL ESQUEMA HIDRÁULICO ZOE COMPACT 2GR ACT. 07/2013 Variantes LEYENDA DEL ESQUEMA HIDRÁULICO ZOE COMPACT 2GR SED - SAP 1 Alimentación red del agua 15 Intercambiador 2 Ablandador 16 Resistencia caldera 3 Grifo de entrada agua 17 Válvula de seguridad 4 Grifo de salida agua 18 Válvula anti-vacío 5 Bomba y motor eléctrico...
- Seite 69 ESPAGNOL...
- Seite 70 ESPAGNOL 10859036 REDUCCIÓN 1/8"M 3/8"M DESPIECE ZOE COMPACT 2GR SED SAP – Act. 07-13 10402056A OR 2062 VITON POS. CÓD. DESCRIPCIÓN 10402043 MUELLE ARTICULACIÓN 10402054 TAPA ARTICULACIÓN 10017732 BASTIDOR ZOE 2 CMPT NEGRO MATE 10017734 BASTIDOR ZOE 2 CMPT BLANCO 10402082 OR ARTICUL.
- Seite 71 ESPAGNOL 10502110 JUNTA BAJO COPA GRUPO E61 166B 10955162 ETIQUETA SR 101X16,5 BRI./NEGRA 10052142 TAPÓN CIERRE BOQUILLA GR. ANILLO 166C 10955172 ETIQUETA SR 101X16,5 BRI./BLANCA 10052143 JUNTA TAPÓN SUP. GR. ANILLO 10955013A ETIQUETA TRIÁNGULO SUPER.CAL. 10052135 BOQUILLA GRUPOS ORIFICIO D. 0,8 10955025A ETIQUETA TRIÁNGULO TIERRA 10052136 FILTRO GRUPO E-61/ANILLO...
- Seite 72 NOTES...
- Seite 76 SANREMO PASSION / PERFORMANCE / STYLE SANREMO s.r.l. Via Bortolan, 52 Zona Industriale Treviso Nord 31050 Vascon di Carbonera (TV) tel. +39 0422 448900 fax +39 0422 448935 www.sanremomachines.com...
