AUSSENVERKLEIDUNGEN

Modell mit Keramik-Seitenverkleidung in zwei
Farbvarianten: Ocker und Weinrot.

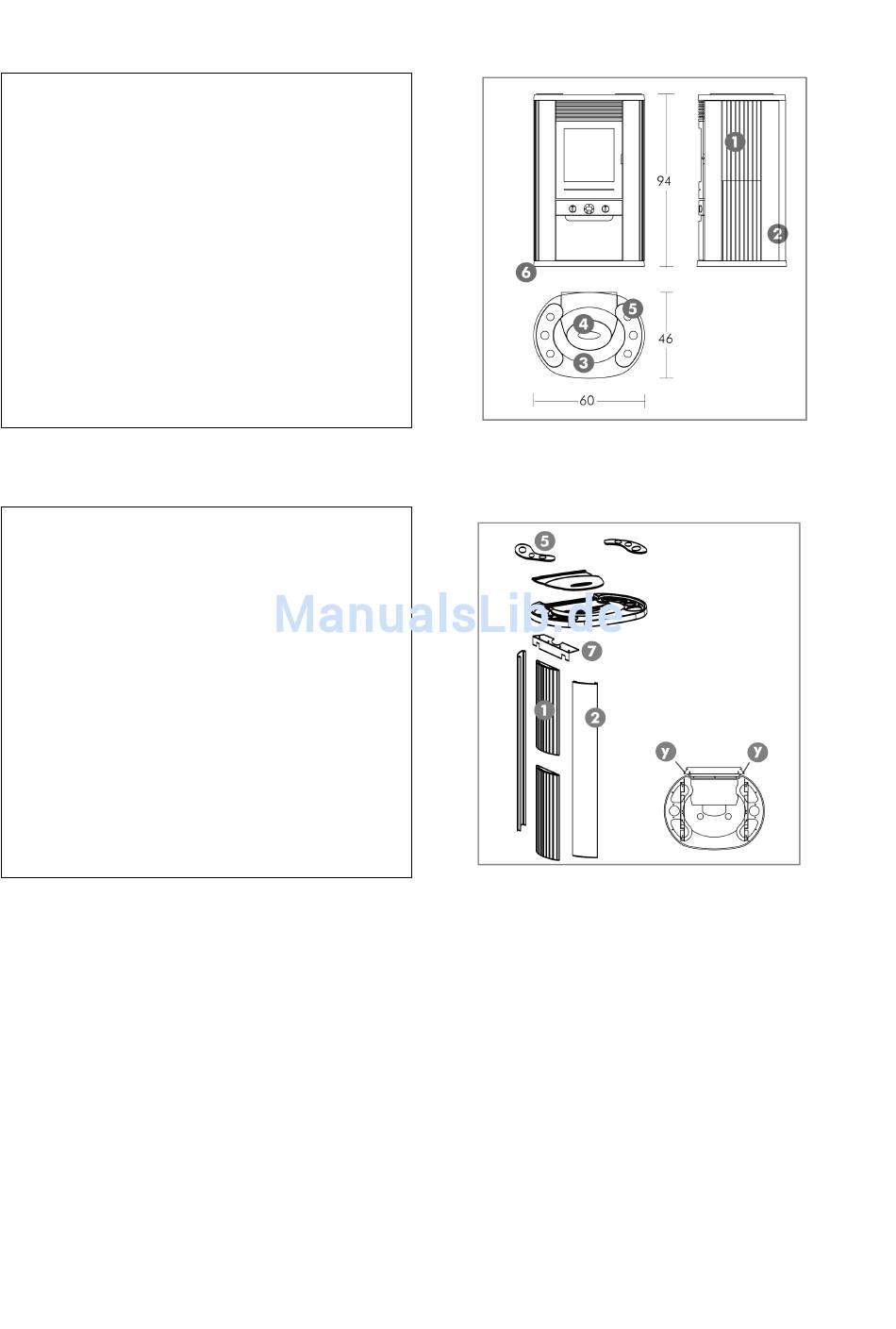

Bestandteile der Verkleidung
2 1
1 Seitliche Kacheln aus Keramik (4 Teile)
y y
2 Seitliche Abdeckplatten aus Aluminium (4 Teile)
7
3 Oberteil aus Gusseisen
4 Verschlussklappe des Pellet-Behälters
1
5 Oberteil-Keramikkacheln
5
6 Sockel aus Gusseisen
6

ANBRINGUNG DER AUSSENVERKLEIDUNG

Nach Aufstellung des Ofens unter Beachtung der
Hinweise im Abschnitt
"INSTALLATIONSANLEITUNG" ist wie folgt
vorzugehen:
• Oberteil aus Gusseisen abnehmen durch Lösen der
16 Schrauben unter den Keramikkacheln des Oberteils
(5) und der 2 Schrauben auf der Rückseite (y)
• Befestigungselement (7) der Aluminium-Seitenteile
(2) entfernen
• die 4 Keramikelemente der Seitenfläche von oben in
den Sitz der Aluminium-Seitenprofile einführen
• Befestigungselement (7) wieder anbringen
• Oberteil wieder aufsetzen und befestigen
• die beiden Keramikelemente des Oberteils wieder in
Position bringen und unter Verwendung von Silikon
befestigen.
