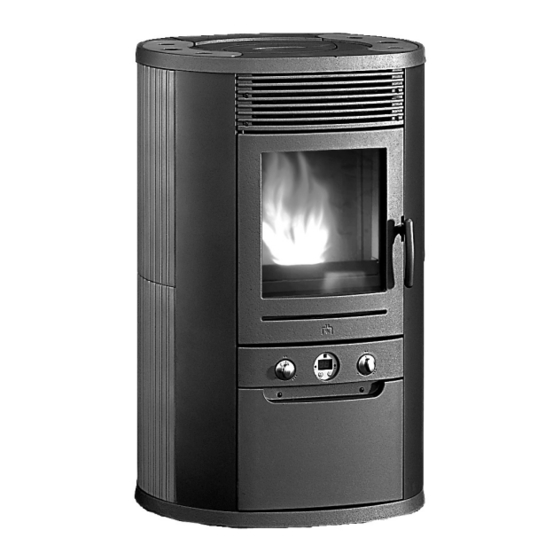

EdilKamin IRIS Montageanleitung; Betriebsanleitung

Heizofen
Vorschau ausblenden Andere Handbücher für IRIS:
Inhaltsverzeichnis

Werbung

Quicklinks

TECHNISCHES MERKBLATT - MONTAGEANLEITUNG -
BETRIEBSANLEITUNG
IRIS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EdilKamin IRIS

Inhaltszusammenfassung für EdilKamin IRIS

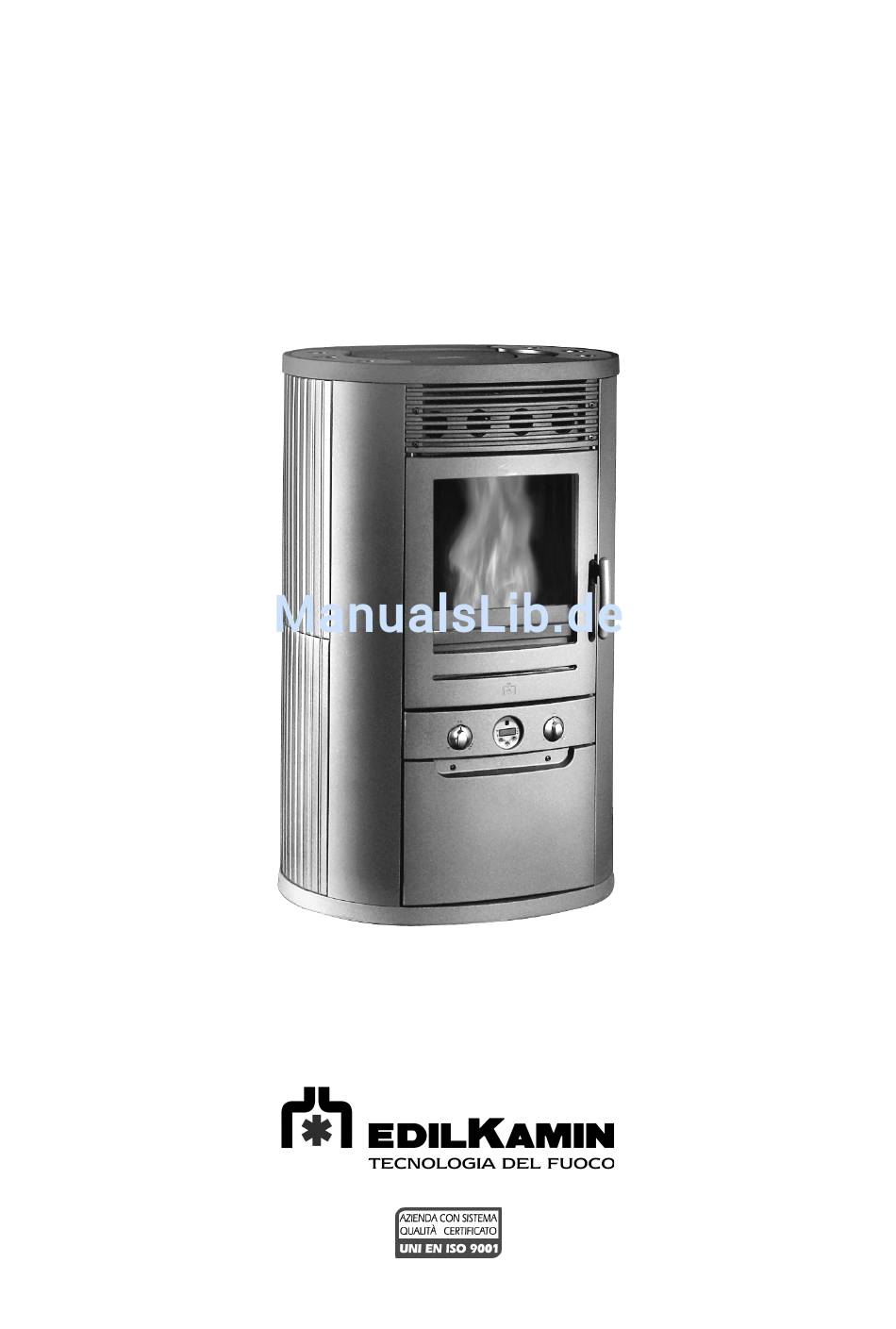

  • Seite 1 TECHNISCHES MERKBLATT - MONTAGEANLEITUNG - BETRIEBSANLEITUNG IRIS...

  • Seite 2: Inhaltsverzeichnis

    Sehr verehrte Kundin, sehr geehrter Kunde, wir danken für Ihr Vertrauen in unseren Heizofen "IRIS". Bitte lesen Sie vor dem ersten Gebrauch gründlich das vorliegende Anleitungsheft durch, damit Sie Ihren neuen Heizofen optimal und unter komplett sicheren Bedingungen betreiben können.

  • Seite 3: Beschreibung

    Die Verwendung anderer Materialien (einschließlich Holz), die sich anhand von Laboranalysen feststellen lässt, führt zum Erlöschen der Garantieansprüche. EdilKamin hat seine Heizöfen konstruiert, getestet und für optimalen Betrieb ausgelegt mit Pellets der folgenden Art: Durchmesser: 6-7 mm; Höchstlänge: 40 mm; maximaler Wasseranteil: 8 %; Brennwert: 4300 kcal/kg oder höher Die Verwendung unzweckmäßiger Pellets kann Folgendes nach sich ziehen: Leistungsabfall;...
  • Seite 4 Position Beschreibung Art.Nr. Anzahl Vibrationsdämpfende Füße 30X20X8/70 249970 Guss-Fuss 248720 Unteres Seitenhalterungsprofil 247400 Isolierdichtung 249190 Aschenprofil 249120 Brennkammer aus Guss 249330 Brennschale aus Guss 248710 Türhalterungshaube 254110 Seitliche Stützwand Brennkammer 247270 Vorderer Aluprofil.DX 249250 Seitenteile BORDEAUX 247290 TERRACOTTA 248130 GRAU 253420 SPECKSTEIN 262890...
  • Seite 5 Position Beschreibung Art.Nr. Anzahl Rückwand Pelletstank 247510 Pelletstank 248560 Schliessdeckel Förderschnecke 247330 Obere Abdeckung Förderschnecke 247480 Automatisches STB bei 120°C 255360 Förderschneckekorpus 248500 Dichtung aus Keramikpapier bei Pelletausgang 247370 Teflonabstandshalter für Förderschnecke 249010 Förderschnecke 249343 Dichtung aus Keramikpapier der Förderschnecke 247380 Untere Absperrung Förderschnecke 247320...

  • Seite 6: Elektrotechnische Daten

    TECHNISCHE DATEN* Fassungsvermögen des Brennstoffbehälters 15 kg Wirkungsgrad >80 % Nutzleistung (Min / Max) 2,1/6,7 kW Betriebsdauer (Min / Max) 10/30 ore Brennstoffverbrauch (Pellets) 0,5/1,5 kg/h Gewicht 60/190 m 3 Beheizbares Raumvolumen 140 kg Durchmesser des unabhängigen 80 mm Rauchabzugrohrs (A, Mutterteil) Durchmesser des unabhängigen 40 mm Außenlufteingangs (B, Steckerteil)

  • Seite 7: Montage Und Installation (Cat - Kundendienststelle)

    INSTALLATIONSANLEITUNG MONTAGE UND INSTALLATION (CAT - Kundendienststelle) In Ermangelung anderslautender Hinweise sind die UNI-Norm 10683/1998 sowie etwaige örtliche bzw. gesundheitsamtliche Bestimmungen zu beachten. Im Fall der Installation in einem Mehrfamilienhaus ist das Einverständnis der Hausverwaltung einzuholen. PRÜFUNG DER ELEKTROMAGNETISCHEN VERTRÄGLICHKEIT MIT ANDEREN GERÄTEN Gemäß...
  • Seite 8 A: Doppelwandiger Edelstahlschornstein Abstand zu brennbarem Material B: Mindesthöhe 1,5m Bodenschutzplatte C-E: Frischluftzufuhr in den Raum mindestens mit einem Durchmesser von 80 cm2. D: Edelsteinschornstein in den bestehenden gemauerten Kamin einfügen.

  • Seite 9: Aussenverkleidungen

    AUSSENVERKLEIDUNGEN Modell mit Keramik-Seitenverkleidung in zwei Farbvarianten: Ocker und Weinrot. Bestandteile der Verkleidung 1 Seitliche Kacheln aus Keramik (4 Teile) 2 Seitliche Abdeckplatten aus Aluminium (4 Teile) 3 Oberteil aus Gusseisen 4 Verschlussklappe des Pellet-Behälters 5 Oberteil-Keramikkacheln 6 Sockel aus Gusseisen ANBRINGUNG DER AUSSENVERKLEIDUNG Nach Aufstellung des Ofens unter Beachtung der Hinweise im Abschnitt...

  • Seite 10: Heizbetrieb

    Erstinbetriebnahme: Wenden Sie sich an Ihre CAT (Kundendienststelle) vor Ort (wo sich der nächste Service-Betrieb befindet, erfahren Sie auf unserer Website www.edilkamin.com oder über unsere innerhalb Italiens gebührenfreie Telefonnummer), die Ihren Heizofen gemäß dem verwendeten Pellet-Typ und den übrigen Einsatzbedingungen fachgerecht einstellen wird.

  • Seite 11: Zündung

    ZÜNDUNG Automatische Zündung Wenn sich der Heizofen im Standby-Betrieb befindet und man zwei Sekunden lang die ON/OFF-Taste gedrückt hält, beginnt der Zündungsvorgang, und es erscheint 17 Minuten lang die Meldung "Ac" (Zündung) (die Zündphase dauert jedoch keine feststehende Zeitspanne: Ihre Dauer wird automatisch verkürzt, wenn die Steuerplatine feststellt, dass bestimmte Tests erfolgreich bestanden sind).
  • Seite 12 Wochentimer, eingebaut in die Bedientafel Wochentimer in der Bedientafel Der Timer bietet 3 Programme mit verschiedenen Einschaltungszeitpunkten zur Auswahl: Pr01 mit frei eingebbarer Ein- und Abschaltungszeit Pr02 mit frei eingebbarer Ein- und Abschaltungszeit Pr03 mit frei eingebbarer Ein- und Abschaltungszeit Für jeden Wochentag (day1 = Montag, day2 = Dienstag,...

  • Seite 13: Sicherheitsvorrichtungen

    BEDIENTAFEL / SICHERHEITSVORRICHTUNGEN STÖRUNGSANZEIGE Sofern dies notwendig ist, wird auf dem Display der Grund für eine Abschaltung angezeigt. Unterdruck-Alarm: Problem mit der Luftzirkulation Ausfall des Rauchausstoßgebläses SF (H3) Keine Flamme AF (H4) Zündung misslungen Betriebsblockierung durch Stromausfall Thermoelement gestört oder nicht angeschlossen Rauch-Übertemperatur Die Meldungen bleiben sichtbar, bis man auf der Bedientafel die ON/OFF-Taste drückt.

  • Seite 14: Fehlersuche

    FEHLERSUCHE H1) Unterdruck-Alarm Tritt ein, wenn der Luftstromsensor eine unzureichende Verbrennungsluftzufuhr feststellt. Die Verbrennungsluftzufuhr kann zu gering sein, wenn die Ofentür geöffnet ist oder nicht gut schließt (z. B. bei schadhafter Dichtung), wenn es Probleme mit dem Lufteinlass oder mit dem Rauchausstoß gibt, oder wenn der Brennkammereinsatz verstopft ist. Kontrollieren: Schließung der Ofentür Einlasskanal für die Verbrennungsluft (reinigen, dabei auf die Luftstromsensoren Acht geben):...

  • Seite 15: Reinigung Und Wartung

    Rohrkrümmer aus nicht rostendem Stahl, frei verstellbar T-förmiges Verbindungsstück Bund zur Wandbefestigung Regenschutzaufsatz CE-KONFORMITÄTSERKLÄRUNG. Die Firma EdilKamin S.p.A. erklärt hiermit, dass die von ihr gefertigten Heizöfen der Serie "IRIS" den folgenden Bestimmungen zur CE-Kennzeichnung entsprechen. EU-Richtlinie EWG 73/23 und spätere Ergänzung 93/68 EWG EWG 89/336 und spätere Ergänzungen...

  • Seite 16: Vor Jeder Zündung Die Brennschale Aussaugen

    Im Falle einer misslungenen Zündung, VOR dem Neustart die Brennschale reinigen. EDILKAMIN s.p.a. 20020 LAINATE (MI) – Via Mascagni, 7 Tel. 02.937.62.1 – Fax. 02.937.62.400 www.edilkamin.com - mail@edilkamin.com Edilkamin S.p.A. si riserva di modificare senza preavviso parti del presente manuale cod. xxxxxx 10.07-06/C...
