BETRIEBSMERKMALE

BESCHREIBUNG

Der Heizofen IRIS verwendet als Brennstoff Holz-Pellets,
d. h. kleine stäbchenförmige Presslinge aus Säge- und
Hobelspänen, deren Verbrennung elektronisch gesteuert
wird.
Der Heizofen weist ein Traggestell komplett aus Gusseisen
auf.
Der Rauchabzug befindet sich unten an der Rückseite und
ist mit einem Abzuggebläse ausgestattet, das den Rauch
waagerecht abführt.
Der Brennstoffbehälter befindet sich im oberen Teil des
Heizofens.
Befüllen lässt sich der Brennstoffbehälter nach Öffnung
eines Deckels, der sich im hinteren Abschnitt des
Ofenoberteils befindet.
Die Außenverkleidung ist aus Keramik und in den
folgenden Farben erhältlich: Weinrot und Ocker.

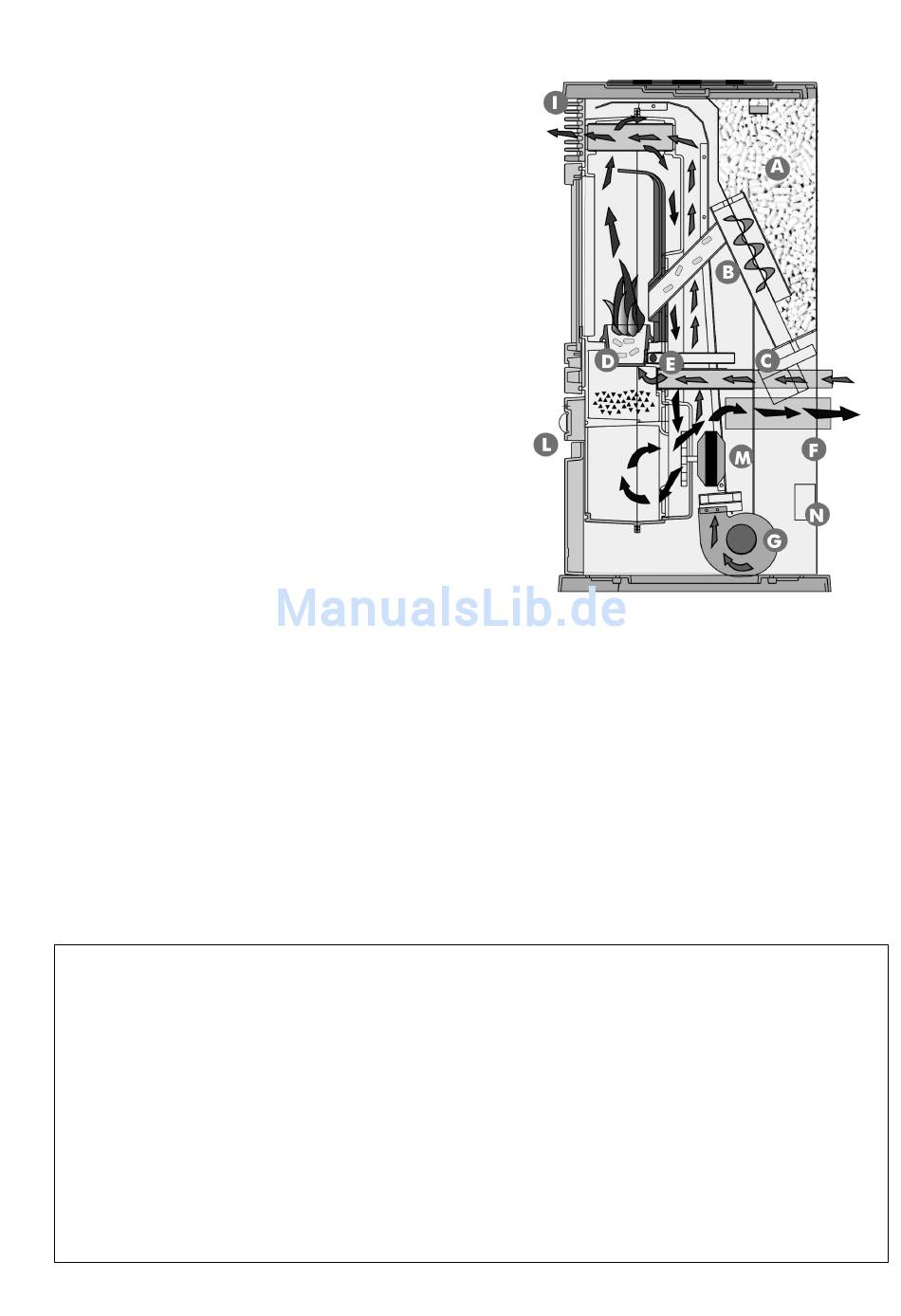

FUNKTIONSWEISE

Der Brennstoff (Holz-Pellets)
Brennstoffbehälter (A) entnommen und mit Hilfe einer
Förderschnecke (B), die von einem Getriebemotor (C)
angetrieben wird, in den Brennkammereinsatz (D) geführt.
Die Entzündung der Pellets erfolgt durch Heißluft, die
durch einen elektrischen Heizwiderstand (E) erzeugt und
von einem Fliehkraftgebläse
Brennkammereinsatz gesogen wird.
Der bei der Verbrennung entstehende Rauch wird vom
selben Fliehkraftgebläse (M) aus dem Feuerraum
abgesogen und durch die Öffnung (F) ausgestoßen, die
sich im unteren Bereich auf der Rückseite des Heizofens
befindet.
Zwei Gebläse (G) senden Luft durch den Hohlraum an der
Rückseite des Feuerraums, die sich erwärmt und dann
durch den vorderen Gitterrost (I) ausgestoßen wird.
Die Brennstoffzufuhr und die Rauchabzugleistung bzw.
Verbrennungsluftzufuhr werden von einer Steuerplatine
(N) geregelt, die
Verbrennungswirkungsgrad sorgt.
An der Vorderseite unter der Ofentür befinden sich eine
Bedientafel (L) und zwei Stellknöpfe, mit denen sich alle
Betriebsphasen verwalten und anzeigen lassen. Der
Heizofenbetrieb lässt sich außerdem per Fernbedienung
regeln (als Sonderausstattung erhältlich).
Anmerkung zum Brennstoff
Der Heizofen IRIS ist ausgelegt für den Einsatz von Holz-Pellets als Brennstoff.
Bei Pellets handelt es sich um einen Brennstoff in der Form kleiner stäbchenförmiger Presslinge von ca. 6 mm Durchmesser, die
ohne Zusatz von Bindemitteln aus Holzspänen unter hohem Druck hergestellt werden, ohne jegliches Zugabematerial, Farbstoffe
oder andere Fremdkörper. Pellets sind im Allgemeinen in Säcken zu 15 kg erhältlich.
Um das Leistungsvermögen des Heizofens nicht zu beeinträchtigen, darf KEIN ANDERES MATERIAL darin verbrannt werden.
Die Verwendung anderer Materialien (einschließlich Holz), die sich anhand von Laboranalysen feststellen lässt, führt zum Erlöschen
der Garantieansprüche.
EdilKamin hat seine Heizöfen konstruiert, getestet und für optimalen Betrieb ausgelegt mit Pellets der folgenden Art: Durchmesser:
6-7 mm; Höchstlänge: 40 mm; maximaler Wasseranteil: 8 %; Brennwert: 4300 kcal/kg oder höher
Die Verwendung unzweckmäßiger Pellets kann Folgendes nach sich ziehen: Leistungsabfall; Funktionsstörungen;
Betriebsblockierung auf Grund von Rohrverstopfung, Verschmutzung der Glasscheibe, unvollständige Verbrennung usw.
wird aus dem
(M) in den
für einen optimalen
3
