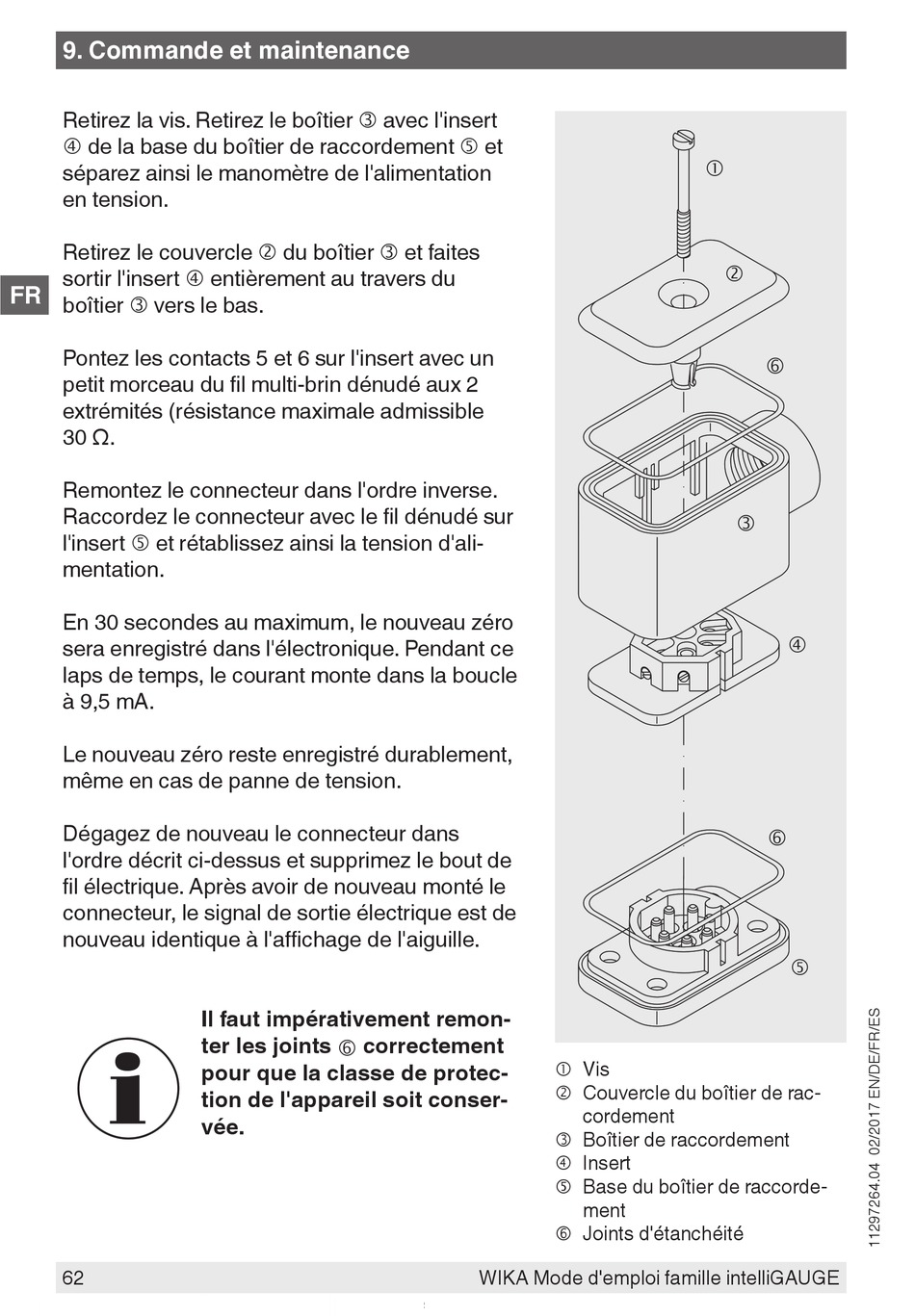

9. Commande et maintenance
Retirez la vis. Retirez le boîtier  avec l'insert
 de la base du boîtier de raccordement  et
séparez ainsi le manomètre de l'alimentation
en tension.
Retirez le couvercle  du boîtier  et faites
sortir l'insert  entièrement au travers du
FR
boîtier  vers le bas.
Pontez les contacts 5 et 6 sur l'insert avec un
petit morceau du fil multi-brin dénudé aux 2
extrémités (résistance maximale admissible
30 Ω.
Remontez le connecteur dans l'ordre inverse.
Raccordez le connecteur avec le fil dénudé sur
l'insert  et rétablissez ainsi la tension d'ali-
mentation.
En 30 secondes au maximum, le nouveau zéro
sera enregistré dans l'électronique. Pendant ce
laps de temps, le courant monte dans la boucle
à 9,5 mA.
Le nouveau zéro reste enregistré durablement,
même en cas de panne de tension.
Dégagez de nouveau le connecteur dans
l'ordre décrit ci-dessus et supprimez le bout de
fil électrique. Après avoir de nouveau monté le
connecteur, le signal de sortie électrique est de
nouveau identique à l'affichage de l'aiguille.
62
Il faut impérativement remon-
ter les joints  correctement
pour que la classe de protec-
tion de l'appareil soit conser-
vée.
 Vis
 Couvercle du boîtier de rac-
cordement
 Boîtier de raccordement
 Insert
 Base du boîtier de raccorde-
ment
 Joints d'étanchéité
WIKA Mode d'emploi famille intelliGAUGE







