13. Utilização do visor

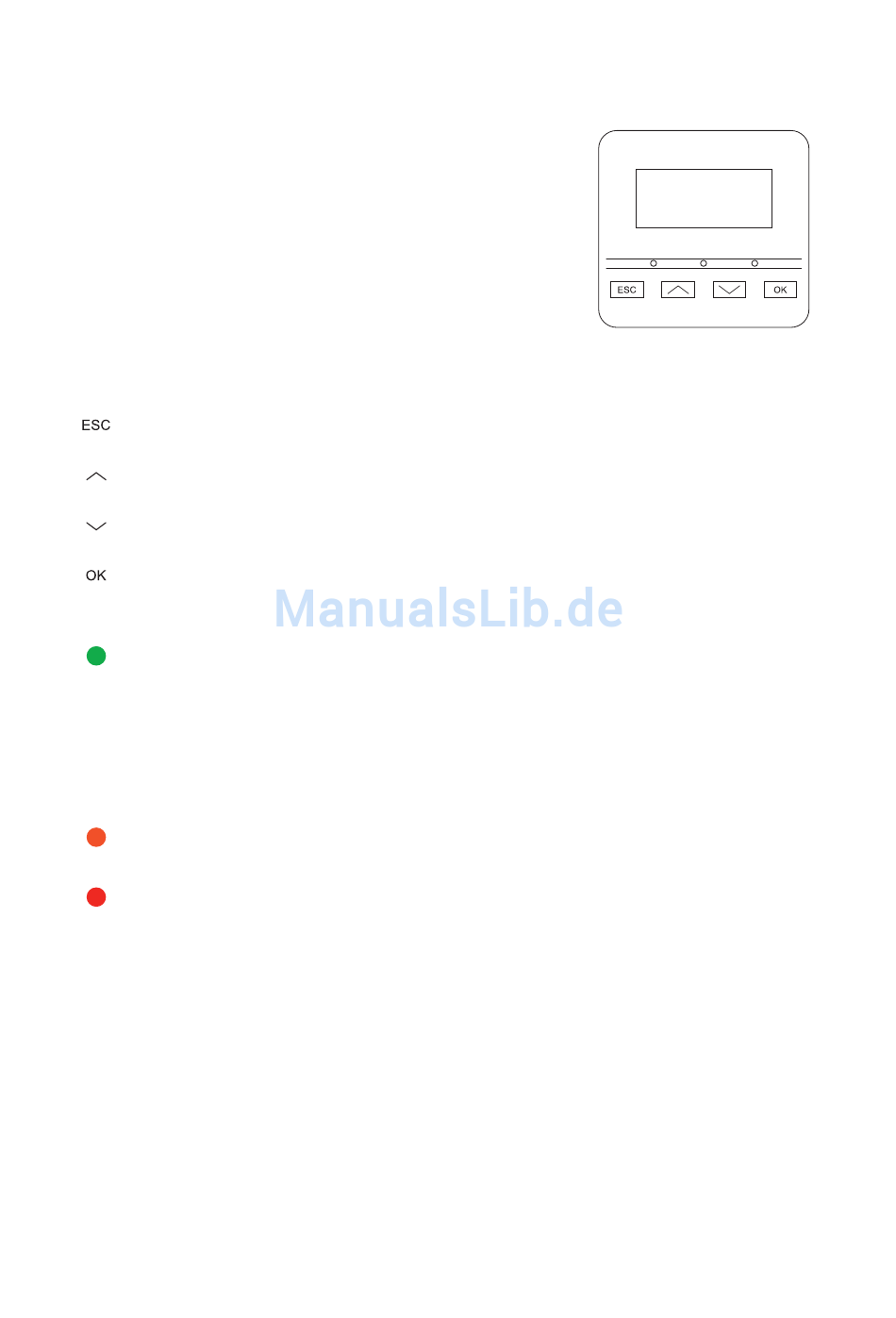

Estes equipamentos incluem um conjunto de tela e teclado para a comunicação
com o instalador ou o usuário.
Essa interface permite visualizar os principais parâmetros internos e ajustar o
sistema completo durante a instalação.
Os parâmetros, variáveis e comandos estão organizados em forma de menus e
submenus.

13.1. Teclado e LED

O teclado é composto por quatro teclas:
Serve para abandonar a edição de um parâmetro, sair de um menu e voltar para o nível superior
na estrutura, para não confirmar uma alteração ou não aceitar uma proposta.
Com esta tecla, é possível ir para cima na lista de parâmetros ou pastas dentro do mesmo nível
ou aumentar o valor de um parâmetro editável em uma unidade básica.
Para descer na lista de parâmetros ou pastas dentro do mesmo nível ou diminuir o valor de um
parâmetro editável em uma unidade básica.
Serve para validar a edição de um parâmetro, entrar em um menu de nível inferior na estrutura,
confirmar uma alteração ou aceitar uma pergunta.
O painel destacável é composto por três LEDs nas cores verde, cor de laranja e vermelho:
LED verde
LED laranja
LED vermelho
246
Desligado: o inversor se encontra desconectado.
Ligado: inversor desconectado com a rede.
Um flash: as condições não são válidas para injetar na rede (tensão Vdc baixa ou
outro alarme).
Seis flashes: as condições de conexão são válidas. O inversor se encontra em processo
de conexão com a rede.
Consulte a seção "18. Resolução de problemas".
Consulte a seção "18. Resolução de problemas".
