socomec COUNTIS E32 Bedienungsanleitung

FR
COUNTIS E32
Compteur d'énergie
triphasé, entrée directe 100 A
Three-phase kwh
meter direct 100A
avec homologation MID
COUNTIS E32
MID certification
Principe de fonctionnement
Ce compteur d'énergie mesure l'énergie élec-
COUNTIS E32 trique active consommée par un circuit élec-
trique. Il est équipé d'un afficheur digital qui
COUNTIS E32
permet de visualiser l'énergie consommée et la
COUNTIS E32
puissance. Il est équipé d'une entrée tarifaire
COUNTIS E32
qui permet de répartir la consommation dans
deux tranches tarifaire T1 et T2. La conception
COUNTIS E32
et la fabrication de ce produit conformes aux
exigences de la norme EN50470-3.
COUNTIS E32

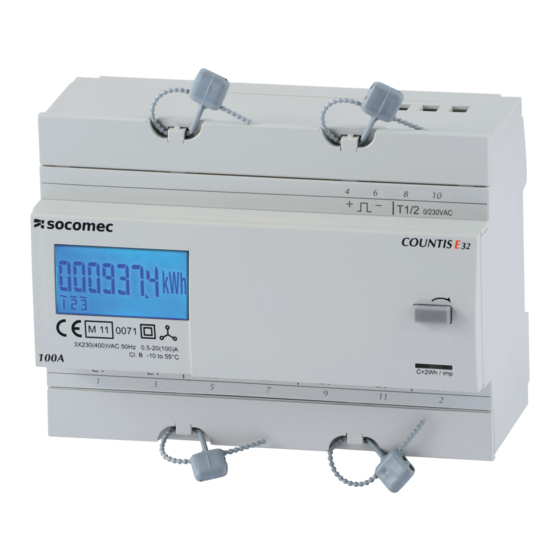

Présentation du produit
FR DE
A Afficheur LCD.
EN NL
SV FI
A B B Touche pour défilement des valeurs.
NB IT
C LED métrologique (2 Wh/impulsion).
ES PT
Lecture des valeurs
COUNTIS E32
Par appuis successifs sur la touche « lecture »
A
B
faire défiler les différentes valeurs. Par défaut,
Certificate of conformity
A B
le compteur affiche l'énergie consommée dans
with MID Directive, A B
le tarif en cours.
User Manual:
http://www.socomec.com/en/ A B
1 1 appui:
er
countis-e3x
Allumage du retro-éclairage. Affichage de
www.socomec.com
A B
C l'énergie consommée dans le tarif en cours.
A B 2 2 ème
Affichage de l'énergie consommée dans le
deuxième tarif.
3 3 ème
Affichage de l'énergie consommée au total
(tarif 1 + tarif 2).
C
C
4 4
ème
Affichage de la puissance instantanée.
C
Message d'erreur :
C
En cas de mauvais raccordement, « ERROR »
est affiché à l'écran.
C
- Vérifier que le sens du courant est conforme
C
au schéma de raccordement.
- Vérifier que l'ordre des phases L1, L2, L3 est
conforme au schéma de raccordement.
Note:
L'information
la phase correspondante (1, 2, 3) est sous
tension.
Spécifications techniques
Caractéristiques métrologiques
- Classe de précision B (1%) selon EN50470-3
- LED métrologique : 2 Wh/impulsion
- Courant de démarrage (Ist): 80 mA
- Courant minimum (Imin): 0,5 A
- Courant de transition (Itr): 2 A
- Courant de référence (Iref): 20 A
- Surcharge permanente (Imax): 100 A
T1/T2
+ -
Caractéristiques techniques
- Consommation : < 0,6 W et 2,5 VA max. par phase
- Alimentation : 230/400 V
4 6 8 10
- Fréquence : 50 Hz ±1 Hz
- Sauvegarde périodique et sur coupure sec-
COUNTIS E32
teur dans mémoire EEPROM
- Caractéristique entrée tarifs :
T1/T2
+ -
tarif 1 = 0 V, tarif 2 = 230 V
- Caractéristiques sortie impulsion :
• Poids de l'impulsion fixe: 100 Wh
T1/T2
+ -
• Durée de l'impulsion: 100 ms
1 3 5 9 2
7 11
4 6 8 10
T1/T2 • Tension d'alimentation externe: 20 ... 30 V
+ -
COUNTIS E32
T1/T2
+ - T1/T2
+ - Caractéristiques mécaniques
L1 L1
4 6 8 10
- Boîtier modulaire de largeur 7 M (126mm)
T1/T2
L2 L2
+ -
- Indice de protection boîtier: IP20
COUNTIS E32
4 6 8 10
L3 L3
- Indice de protection nez: IP 51/IK 02
4 6 8 10
N
COUNTIS E32 - Classe d'isolation: II
4 6 8 10
COUNTIS E32
1 3 5 7 9 11 2
COUNTIS E32
4 6 8 10 Environnement
- Température de stockage: -20 °C ... +70 °C
COUNTIS E32
- Température de fonctionnement:
L1 L1
1 3 5 7 9 11 2
-10 °C ... +55 °C
L2
L2
- Capacité de raccordement:
L3 L3
1 3 5 9 2
1 3 5 7 7 9 11 11 2
• souple: 2,5 à 35 mm
N
• rigide: 2,5 à 35 mm
1 3 5 7 9 11 2
L1 L1
L2 L2
Notice d'instructions Bedienungsanleitung
DE
Energiezähler dreipha-
sig, Direkteingang 100 A
mit MID-Eichung
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die
von einem elektrischen Stromkreis verbraucht
wird. Er ist mit einem digital Display ausge-
rüstet, das die Anzeige von Energieverbrauch
und Leistung ermöglicht. Er ist mit einem
Tarifeingang ausgestattet, der eine Aufteilung
des Verbrauchs in zwei Tarife T1 und T2 ermö-
glicht. Die Konstruktion und Herstellung dieses
Zählers erfüllen die Anforderungen der Norm
EN50470-3.
Produktbeschreibung
A LCD-Display.
B Taste zum Durchblättern der Werte.
C Blinkende-LED Anzeige (2 Wh/Impuls).
Ablesen der Werte
Durch mehrmaliges Betätigen der Taste «Ablesen»
COUNTIS E32
können die unterschiedlichen Werte durchgeblät-
tert werden. Standardmässig zeigt der Zähler die
verbrauchte Energie im aktuellen Tarif an.
1 1 Betätigung:
Einschalten der Display-
Hintergrundbeleuchtung. Anzeige der ver-
brauchten Energie im aktuellen Tarif.
appui :
2 2 Betätigung:
Anzeige der verbrauchten Energie im
zweiten Tarif.
appui :
3 3 Betätigung:
Anzeige der insgesamt verbrauchten
Energie (Tarif 1 + Tarif 2).
appui :
4 4 Betätigung:
Anzeige der augenblicklichen Leistung.
Fehlermeldung:
A B
Bei unsachgemäßem Anschluss wird «ERROR»
am Display angezeigt.
- Sicherstellen, dass die Stromrichtung dem
Anschlussbild entspricht.
- Sicherstellen, dass die Abfolge der Phasen
L1, L2, L3 dem Anschlussbild entspricht.
sur l'afficheur indique que
Bemerkung:
Die Meldung
entsprechende Phase (1, 2,3) Spannung führt.
Technische Daten
C
Messtechnische Daten
- Genauigkeitsklasse B (1%) gemäß EN50470-3
- Blinkende LED-Anzeige: 2 Wh/Impuls
- Anlaufstrom (Ist): 80 mA
- Minimalstrom (Imin): 0,5 A
- Ausgleichstrom (Itr): 2 A
- Bezugsstrom (Iref): 20 A
- Andauernder Überlaststrom (Imax): 100 A
Technische Merkmale
- Leistungaufnahme: < 0,6 W & 2,5 VA Max.
±15% pro Phase
- Versorgungsspannung: 230/400 V
- Frequenz: 50 Hz ±1 Hz
- Periodisches Speichern der Messungen und bei
Spannungsunterbrechung im EEPROMSpeicher.
±15% - Merkmale der Tarifeingang:
Tarif 1 = 0 V Tarif 2: 230 V
- Energie Impuls-Ausgang:
• Wert eines Impuls: 100 Wh
• Impulsdauer: 100 ms
• Extern Versorgungspannung: 20 ... 30 V
Maße und Schutzklasse
- Modulbau-Gehäuse, Breite (126 mm)
- Schutzart Gehäuse: IP 20
- Schutzart Frontplatte: IP 51/IK 02
- Schutzklasse: II
Umgebung
- Lagertemperatur: -20 °C ... +70 °C
- Betriebstemperatur: -10 °C ... +55 °C
T1/T2
+ - - Anschlussquerschnitt:
2 • flexibel: 2,5 bis 35 mm
• massiv: 2,5 bis 35 mm
2
4 6 8 10
User instructions
EN
Three-phase kwh
meter direct 100 A
with MID Approval
Operating principle
This kilowatt hour meter measures the activee-
lectrical energy used in an electrical installation.
This device has a digital LCD to display
energyused and power. A tariff input allows to
count separetely theenergy used in tariff 1 and
in tariff 2.
The design and manufacture of this metercom-
ply with Standard EN50470-3 require-ments.
Product presentation
A LCD display.
B Key to scroll readings.
C Metrological LED (2 Wh/impulse).
Display of readings
COUNTIS E32
The various datas can be scrolled by pres-
sing the Key «Read». The Default display will
indicate powerconsumption according to the
current tariff.
1 1st pressure:
Backlight switches ON. Energy used in the
tariff in progress is displayed.
2 2nd pressure:
Energy used in the other tariff is displayed.
3 3rd pressure:
Total energy used is displayed
(tariff 1 + tariff 2).
4 4th pressure:
Instant power consumption is displayed.
ERROR message:
In case of bad wiring, an «ERROR» message
isdisplayed.
A - check that the current sense is in line withthe
B
wiring diagram.
- check that the phase order L1, L2, L3 is in
line with the wiring diagram.
Note:
The information
that the corresponding phase (1, 2,3) is under
am Display besagt, dass die
voltage.
Technical specifications
Metrological characteristics
C
- Accuracy class B (1%) according to EN50470-3
- Metrological LED: 2 Wh /impulse
- Starting current (Ist): 80 mA
- Minimum current (Imin): 0.5 A
- Transition current (Itr): 2 A
- Reference current (Iref): 20 A
- Permanent overload (Imax): 100 A
Characteristics
- Consumption: < 0,6 W & 2,5 VA max per
phase
±15% - Supply: 230/400 V
- Frequency: 50 Hz ±1 Hz
- Savings of measures are made regularly in
EEPROM
- Characteristic of tariff input: tariff 1 = 0 V
tariff 2: 230 V
±15%
- Impulse output characteristics:
• 1 pulse: 100 Wh
• pulse duration: 100 ms
• external supply: 20 ... 30 V
Mechanical characteristics
- Modular casing: 7 M (126mm)
- Protection degree (casing): IP 20
- Protection degree (front part): IP 51/IK 02
- Insulation class: II
Environment
- Storage temperature: -20 °C ... +70 °C
- Working temperature: -10 °C ... +55 °C
- Connection capacity:
T1/T2
• flexible: 2,5 to 35 mm
2
+ -
• rigid: 2,5 to 35 mm
2
Gebruiksaanwijzing
NL
Dreiphasig, energiemeter,
directe aansluiting 100 A
MID-gecertificeerd
Werkingsprincipe
De energiemeter meet de elektrische energie
diedoor een elektrische stroomkring wordt ver-
bruikt. De meter is voorzien van een digital dis-
play voorweergave van het energieverbruik en
het vermogen. Bovendien is de meter uitgerust
met een tariefin-gang waarmee het verbruik
over twee tariefschijvenkan worden verdeeld
(T1 en T2). Het ontwerp en de fabricage van
deze meter zijnconform de vereisten van de
norm EN50470-3.
Voorstelling
A LCD-display.
B Toets voor het doorlopen van de
waarden.
C Meet-LED (2 Wh/impuls).
Uitlezen van de waarden
Door achtereenvolgens op de toets «uitlezing»
tedrukken, kunt u de verschillende waarden COUNTIS E32
doorlopen.Standaard toont de meter het ener-
gieverbruik vanhet lopende tarief.
1 1ste toetsdruk:
De achtergrondverlichting gaat branden.
Demeter toont het energieverbruik van
hetlopende tarief. Totaal verbruik (kWh).
2 2de toetsdruk:
De meter toont het energieverbruik in tarief
2. Gedeeltelijk verbruik (kwh).
3 3de toetsdruk:
De meter toont het gezamenlijke energie-
verbruik (tarief 1 + tarief 2).
4 4de toetsdruk:
De meter toont het ogenblikkelijk vermogen.
A B
Foutmelding:
Bij een verkeerde aansluiting verschijnt
A
«ERROR» op het display.
- Controleer of de stroomrichting conform het
aans-luitschema is.
- Controleer of de volgorde van de fasen L1,
L2, L3 conform het aansluitschema is.
on the display indicates
Opmerking:
De informatie op het display geeft aan dat de
overeenkomstige fase (1, 2,3) onder spanning staat.
Technische specificaties
C
Meetkarakteristieken
- Nauwkeurigheidsklasse B (1%) volgens
EN50470-3
- Meet-LED: 2 Wh/impuls
- Startstroom (Ist): 80 mA
- Minimum stroom (Imin): 0,5 A
- Overgansgsstroom (Itr): 2 A
- Referentiestroom (Iref): 20 A
- Continue overspanning (Imax): 100 A
Technische karakteristieken
- Verbruik: < 0,6 W & 2,5 VA max per phase
±15% - Voeding: 230/400 V ±15%
- Frequentie: 50 Hz ±1 Hz
- Opslag in EEPROM-geheugen periodiek en
bijstroomonderbreking.
- Kenmerk tariefingang:
±15% tarief 1 = 0 V tarief 2 : 230 V
- Kenmerken impulsuitgang:
• waarde van vaste impuls: 100 Wh
• impulsduur: 100 ms
• (externe) voedingsspanning: 20 ... 30 V
Mechanische kenmerken
- Modulaire behuizing: 7 M breed (126 mm)
- Beschermingsgraad behuizing: IP 20
- Beschermingsgraad voorkant: IP 51/IK 02
- Isolatieklasse: II
Omgeving
- Opslagtemperatuur: -20 °C ... +70 °C
- Werkingstemperatuur: -10 °C ... +55 °C
T1/T2
+ -
- Aansluitingscapaciteit:
• soepel: 2,5 tot 35 mm
2
2
• stijf: 2,5 tot 35 mm 2
2
4 6 8 10
Bruksanvisning
SV
Energimätare, 3-fas,
direkt ingång till 100 A,
mätaren är MID godkänd
Användning
Denna energimätare används till att mäta för-
brukad energi i en elinstallation.
Den har en LCD display som ger möjlighet
attvisa upp förbrukad ström och effekt.
En tariff ingång ger möjlighet till mätning i två
taxeringsgrupper T1 och T2.
Den här räknarens konstruktion och tillverkning
motsvarar kraven i EN50470-3 normen.
Presentation
A LCD-display.
B Knapp för att scrolla mellan värden.
C Diod som indikerar (var 2 Wh/puls).
Avläsning av värden
COUNTIS E32
Tryck successivt på avläsningsknappen
föratt scrolla mellan olika värden. Räknarens
grundinställning visar förbrukadenergi enligt
gällande aktuell taxa.
1 1:a tryckningen.
Bakgrundsbelysning lyser upp. Visning av
förbrukad energi enligt gällandeaktuell taxa.
2 2:a tryckningen.
Visning av förbrukad energi enligt andra
tariffen.
3 3:a tryckningen.
Visning av sammanlagd energiförbrukning
(tariff 1 + tariff 2).
4 4:a tryckningen.Visar förbrukningen just nu.
Felmeddelande:
Vid felanslutning, visas «ERROR» upp på
A
skärmen.
B
- Kontrollera att strömriktningen stämmer
medkopplingsschemat.
- Kontrollera att fasföljden L1, L2, L3 stämmer
med kopplingsschemet.
Anmärkning:
Informationen på bildenheten visar att
motsvarande fas (1, 2, 3) är spänningssatt
Tekniska data
Metrologiska data
C
- Noggrannhetsklass B (1%) enligt EN50470-3
- Ljusdiod som visar förbrukningstakt:
2 Wh/puls
- Startström (Ist): 80 mA
- Minimum current (Imin): 0.5 A
- Transition current (Itr): 2 A
- Basström (Iref): 20 A
- Max ström (Imax): 100 A
Elektriska märkdata
- Egenförbrukning: < 0,6 W & 2,5 VA högsta för fas
- Driftspänning: 230/400 V ±15%
- Frekvens: 50 Hz ±1 Hz
- Säkerhetskopiering med jämna mellanrum
och vid strömavbrott i EEPROM-minnet
- Taxeingångens märkdata: taxa 1 = 0 V
±15% taxa 2: 230 V ±15%
- Pulsutgångens märkdata:
• Impuls: 100 Wh
• Puls varaktighet: 100 ms
• Extern försörjning: 20 ... 30 V
Mekaniska data
- Storlek,bredd 7 M (126mm)
- IP-klass: IP20
- Frontens IP-klass: IP 51/IK 02
- Skyddsklass: II
Omgivning
- Lagringstemperatur: -20 °C ... +70 °C
- Drift temperatur: -10 °C ... +55 °C
- Anslutningar:
+ -
• Mjukledare: 2,5 till 35 mm
2
T1/T2
+ -
• Enkelledare: 2,5 till 35 mm 2
4 6 8 10
B
C
T1/T2
