- Seite 1 BEDIENUNGSANLEITUNG COUNTIS E47/E48 Energiezähler dreiphasig mit Stromwandleranschluss 1/5 A – Ethernet MODBUS COUNTIS E47 COUNTIS E48 – MID www.socomec.com/en/countis-e4x...
-
Seite 2: Inhaltsverzeichnis
4.1. EINFÜHRUNG ZUM GERÄT COUNTIS E47/E48 ........ - Seite 3 14. ABKÜRZUNGEN UND AKRONYME ......... . . 31 COUNTIS E47/E48 - 547224A - SOCOMEC...
-
Seite 4: Dokumentation
2. GEFAHREN UND WARNUNGEN Der in den untenstehenden Abschnitten verwendete Begriff „Gerät“ bezieht sich auf das Produkt COUNTIS E47/E48. Die Montage, Nutzung und Wartung dieser Geräte darf ausschließlich durch geschultes, qualifiziertesFachpersonal erfolgen. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Anweisungen entstehen. -
Seite 5: Vorbereitende Massnahmen
Bei Erhalt des Pakets mit dem Gerät Folgendes prüfen: • Zustand der Verpackung • Transportschäden am Gerät • Übereinstimmung von Packungsinhalt und Bestellung • Das Paket beinhaltet: - 1 Gerät - 1 Plombiersatz (für COUNTIS E48) - 1 Kurzanleitung COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 6: Einführung

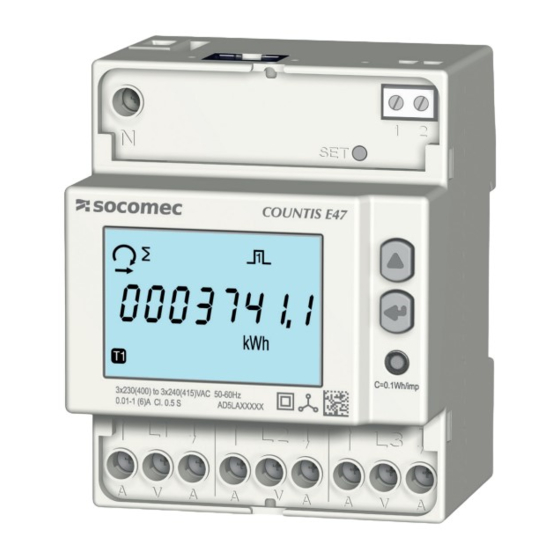

4. EINFÜHRUNG 4.1. Einführung zum Gerät COUNTIS E47/E48 Die Geräte COUNTIS E47/E48 sind modulare Wirkenergie- und Blindenergie-Stromzähler, die die aufgenommene und die abgegebene Energie anzeigen. Sie sind für dreiphasige Netze ausgelegt und können mit einem 1/5-A-Stromwandler in Anlagen mit bis zu 12.000 A angeschlossen werden. -
Seite 7: Lcd-Anzeige
11. Teilzähler. Blinkt = Teilzähler gestoppt 12. Tarifanzeige 13. Energiebilanz 14. Induktiver Wert 15. Kapazitiver Wert 16. Aufgenommene ( ) oder abgegebene Energie oder Leistung ( 4.5. Abmessungen Abmessungen Zoll/mm 2.83 0.24 1.73 2.52 COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 8: Gemessene Elektrische Werte
Aktiv/inaktiv HINWEIS: ∑ ist die Summe der Messergebnisse pro Phase geteilt durch 3. HINWEIS: Bei einer 3-Leiter-Verbindung sind die folgenden Spannungsmessungen nicht verfügbar: Phase-Neutral, Neutralleiterstrom, Phasenleistung, Leistungsfaktor pro Phase und Leistung pro Phase. COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 9: Energiebilanz; Definition
• Mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz vermeiden. 5.2. Montage auf DIN-Schiene Das Gerät COUNTIS E47/E48 kann auf einer 35-mm-DIN-Schiene (EN 60715TM35) montiert werden. Es darf ausschließlich in Schaltschränken verwendet werden. COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 10: Anschluss
35 mm 0,47 in / 12 mm 17,70 lb.in / 2 Nm max. 6.2. Anschluss an das Stromnetz und an die Lasten Das Gerät COUNTIS E47/E48 ist für dreiphasige Netze mit Neutralleiter vorgesehen. 3 Phasen, 4 Leiter, 3 Stromwandler Ethernet* Ethernet RJ45. -
Seite 11: Mid-Konformität
Sicherstellen, dass nach der Montage der Klemmenabdeckung die SET-Programmiertaste verriegelt wird. • Ethernet-Kommunikation Die über Modbus-TCP-Kommunikation bereitgestellten Daten dienen lediglich Informationszwecken und sind in keiner Weise rechtsverbindlich. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist online erhältlich: www.socomec.com/en/countis-e4x MID- Abdec- kungen COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 12: Kommunikation
8. KOMMUNIKATION 8.1. Allgemeine Informationen Die Modbus-TCP-Kommunikation am Gerät COUNTIS E47/E48 erfolgt über eine Ethernet-Verbindung zum Betreiben von Geräten über einen PC oder eine API. 8.2. Kommunikationsstruktur Das Gerät kommuniziert über das Modbus-TCP-Protokoll, das einen Dialog in einer Client/Server-Struktur ermöglicht. Die Kommunikation erfolgt über einen Ethernet-Kommunikationsport mittels TCP (Transmission Control Protocol). -
Seite 13: Konfiguration
9. KONFIGURATION Im Programmiermodus kann das Gerät COUNTIS E47/48 direkt über das Display oder die Kommunikationsverbindung konfiguriert werden. Die folgenden Abschnitte beschreiben das Konfigurieren über das Display. 9.1. Konfiguration über das Display Zum Ändern der Kommunikationseinstellungen im Display den Programmiermodus aufrufen. Innerhalb des... -
Seite 14: Gesamtmenü „Setup 2
Ea+ Teilzähler (kWh) Tarif T1, T2, T3, T4 Ea+ Teilzähler (kWh) Ea- Teilzähler (kWh) Tarif T1, T2, T3, T4 Ea- Teilzähler (kWh) Eap Teilzähler (kVAh) Er+ Teilzähler (kVarh) Er- Teilzähler (kVarh) Zurück zum ersten Menü, „SETUP 2“ COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 15: Detailansicht Von Menü „Setup 2
T4; Ea+ Teilzähler; Ea- Teilzähler Tarif T1, T2, T3, T4; Ea- Teilzäh- ler; Eap Teilzähler; Er+ Teilzähler; 000, 001, ..., 254, 255 Er- Teilzähler Netmaske 2 Zurück zur ersten Menüanzeige, „SETUP 2“ 000, 001, ..., 254, 255 COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 16: Beispiel: Kommunikationsadresse Einstellen
N = Ohne Speichern beenden C = Ohne Speichern fortfahren x1 Bestätigen IP-Adresse 2 IP-Adresse 3 IP-Adresse 4 Netmaske 1 Netmaske 2 Netmaske 3 Netmaske 4 Gateway 1 Gateway 2 Gateway 3 Gateway 4 Teilenergiewerte rücksetzen COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 17: Verwendung
_________ Aufgenommene Zurück zur ersten Zurück zur ersten Zurück zur ersten und abgegebene Anzeige, Menü „tot“ Anzeige, Menü „rt“ Anzeige, Menü „info“ Teilblindenergie _________ Wirkenergiebilanz _________ Blindenergiebilanz _________ Zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 18: Detailansicht Des Menüs Für Tarif 1 „Tar.1
Abgegebene Blindenergie, Tarif 1 Abgegebene Wirkenergie, Tarif 1 Aufgenommene induktive Blindenergie, Tarif 1 Zurück zur ersten Anzeige, Menü „Tar.1“ Abgegebene induktive Blindenergie, Tarif 1 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 1 Aufgenommene Blindenergie, Tarif 1 COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 19: Detailansicht Des Menüs Für Tarif 2 „Tar.2
Abgegebene Blindenergie, Tarif 2 Abgegebene Wirkenergie, Tarif 2 Aufgenommene induktive Blindenergie, Tarif 2 Zurück zur ersten Anzeige, Menü „Tar.2“ Abgegebene induktive Blindenergie, Tarif 2 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 2 Aufgenommene Blindenergie, Tarif 2 COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 20: Detailansicht Des Menüs Für Tarif 3 „Tar.3
Abgegebene Blindenergie, Tarif 3 Abgegebene Wirkenergie, Tarif 3 Aufgenommene induktive Blindenergie, Tarif 3 Zurück zur ersten Anzeige, Menü „Tar.3“ Abgegebene induktive Blindenergie, Tarif 3 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 3 Aufgenommene Blindenergie, Tarif 3 COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 21: Detailansicht Des Menüs Für Tarif 4 „Tar.4
Abgegebene Blindenergie, Tarif 4 Abgegebene Wirkenergie, Tarif 4 Aufgenommene induktive Blindenergie, Tarif 4 Zurück zur ersten Anzeige, Menü „Tar.4“ Abgegebene induktive Blindenergie, Tarif 4 Aufgenommene kapazitive Blindenergie, Tarif Abgegebene kapazitive Blindenergie, Tarif 4 Aufgenommene Blindenergie, Tarif 4 COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 22: Detailansicht Des Menüs Gesamtwerte „Tot
L1, L2, L3, ∑ Abgegebene Gesamtblindenergie Gesamtscheinenergie L1, L2, L3, ∑ ∑ Aufgenommene induktive Gesamtblindenergie Zurück zur ersten Anzeige, Menü „tot“ ∑ Abgegebene induktive Gesamtblindenergie ∑ Aufgenommene kapazitive Gesamtblindener- ∑ Abgegebene kapazitive Gesamtblindenergie ∑ COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 23: Detailansicht Des Menüs Teilmessungen Und Energiebilanz „Par.b
Aufgenommene Teilwirkenergie Aufgenommene Teilblindenergie ∑ ∑ Abgegebene Teilwirkenergie für Tarif T1 Abgegebene Teilblindenergie ∑ ∑ Abgegebene Teilwirkenergie für Tarif T2 Wirkenergiebilanz) ∑ Abgegebene Teilwirkenergie für Tarif T3 Blindenergiebilanz ∑ Zurück zur ersten Anzeige, Menü „Par.b“ COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 24: Teilenergiezähler Starten
10.6.1. Teilenergiezähler starten Y = OK N = Beenden x1 Bestätigen 10.6.2. Teilenergiezähler stoppen Y = OK N = Beenden x1 Bestätigen 10.6.3. Teilenergiezähler rücksetzen >3 Y = OK N = Beenden x1 Bestätigen COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 25: Detailansicht Des Menüs Für Echtzeitmessungen „Rt
10.7. Detailansicht des Menüs für Echtzeitmessungen „rt“ Echtzeit-Wirkleistung L1, L2, L3, ∑ Frequenz Echtzeit-Scheinleistung L1, L2, L3, ∑ Echtzeit-Blindleistung Zurück zur ersten Anzeige, Menü „rt“ L1, L2, L3, ∑ Echtzeit-Phase/Phase-Spannung ∑ Echtzeit-Phase/Neutralleiter-Spannung ∑ Echtzeit-Dreiphasenstrom ∑ Echtzeit-Leistungsfaktor ∑ COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 26: Detailansicht Des Menüs „Info
Version der messtechnischen Firmware Version der nichtmesstechnischen Firmware Prüfsumme der messtechnischen Firmware Prüfsumme der nichtmesstechnischen Firm- ware Installierter Kommunikationsport SW-Primärwert (CtP) 1…12000 A Vollskalenwert (FSA) 1 oder 5 A Zurück zur ersten Anzeige, Menü „info“ COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 27: Diagnosemeldungen
• Wenn diese Meldung angezeigt wird, liegt eine Messgerätestörung vor und das Messgerät muss ersetzt werden. 12. FEHLERBEHEBUNG Ursachen Abhilfe Gerät funktioniert nicht Kabelanschlüsse von Neutralleiter und Phase 1 prüfen Phasen nicht im Display angezeigt Anschlüsse prüfen Phasen im Display vertauscht Netzkonfiguration prüfen Fehlermeldung Messgerät auf korrekte Funktion prüfen COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 28: Eigenschaften
3,5 VA max. pro Phase Permanente max. Spannung 290 V Phase/Neutralleiter / 500 V Phase/Phase FREQUENZMESSUNG Frequenzmessung 45 – 65 Hz ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei drei Phasen Auflösung 10 Wh, 10 varh COUNTIS E47/E48 - 547224A - SOCOMEC... -
Seite 29: Energiemessgenauigkeit
45,00 – 65,00 Hz KOMMUNIKATION Ethernet Vollduplex Protokoll Modbus TCP, HTTP, NTP, DHCP Baudrate 10/100 Mbps Benutzername: admin / Passwort: Admin-Benutzername: user / Webserver-Passwort Passwort: user Standard-IP-Adresse 192.168.0.4 Standard-Gateway-IP-Adresse 192.168.0.1 Standard-Netmaske 255.255.255.000 Standard-Slave-Adresse SPEICHERUNG Energiezählerstände Im FRAM-Speicher COUNTIS E47/E48 - 547224A - SOCOMEC... - Seite 30 Modular – Breite von 4 Modulen (DIN 43880) 72 x 90 x 64 Montage DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel „6. Anschluss“, Seite 10 Schutzgrad Vorderseite: IP51 – Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 440 g COUNTIS E47/E48 - 547224A - SOCOMEC...
-
Seite 31: Abkürzungen Und Akronyme
Prty Kommunikations-Frame-Parität Keine Parität Ungerade Parität Gerade Parität StoP Frame-Stoppbit 1 Stoppbit 2 Stoppbits Teilzähler-Rücksetzung ConF? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren Tarifverwaltungsoption Tarifverwaltung über Kommunikation Tarifverwaltung über Geräteeingabe COUNTIS E47/E48 - 547224A - SOCOMEC... - Seite 32 KONTAKT UNTERNEHMENSZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH www.socomec.com 547224A...
