WeiderPro WEEVSY2985.0 Bedienungsanleitung Seite 9

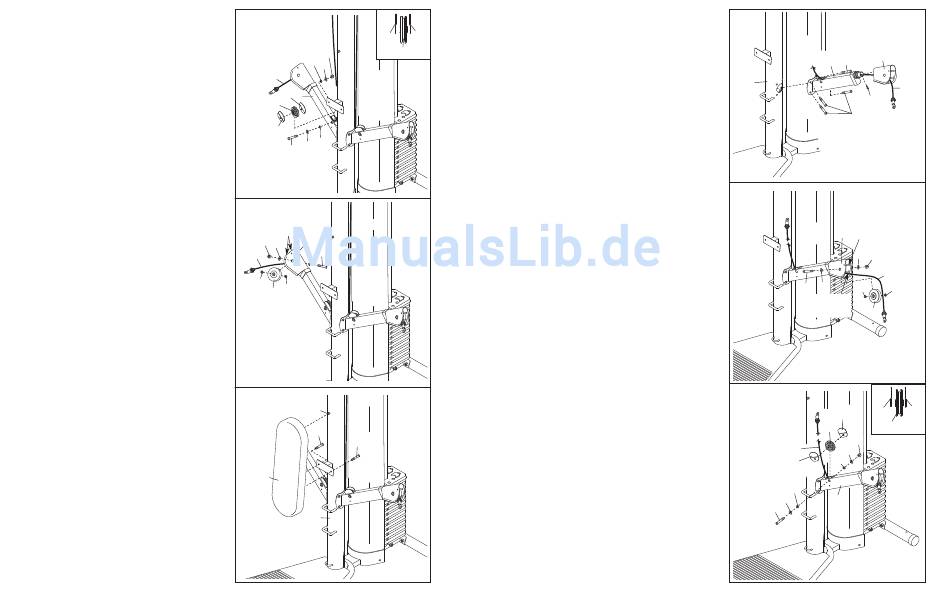

17. Befestigen Sie die 2 3/4" Rolle (23) mit einem
M10 x 53mm Knopfbolzen (61), zwei M10
Unterlegscheiben (71), zwei 5mm
Abstandshaltern (25), zwei Fingerschutzstück
(27) und einer M10 Nylon-Verschlussmutter (73)
am rechten Druckbügel (8). Siehe
Detailabbildung. Orientieren Sie die
Fingerschutzstücke und die Rolle wie angege-
ben. Achten Sie darauf, dass das
Druckbügelkabel (30) in der Rille der Rolle
verläuft.
18. Achten Sie darauf, dass sich das
Druckbügelkabel (30) unter den angezeigten,
angeschweißten Stiften befindet.
Befestigen Sie eine "V"-Rolle (22) mit einem M10
x 64mm Knopfbolzen (75), zwei M10
Unterlegscheiben (71), zwei 5mm
Abstandshaltern (25) und einer M10 Nylon-
Verschlussmutter (73) am Schwenkarm (16).
19. Befestigen Sie die Rückenlehne (18) mit den zwei
M6 x 16mm Schrauben (60) und der M6 x
127mm Schraube (79) am Pfosten (3).
17
27
25
73
25
71
30
27 8
23
27
25
71
61
18
Angesch-
weißte Stifte
16
73
71
71
75
30
25
25
22
19
79
60
60
18
3
12
8. Befestigen Sie den Druckbügel (8) ohne Kabel
mit vier M10 x 25mm Schrauben (58) am Pfosten
(3).
27
Entfernen Sie die M4 x 5mm Schrauben (69) und
den Schwenkarm (16). Führen Sie das
Druckbügelkabel (30) durch den Schwenkarm
und den Druckbügel (8), wie angezeigt.
Befestigen Sie nun den Schwenkarm (16) mit der
M4 x 5mm Schraube (69) wieder am Druckbügel
(8).
9. Befestigen Sie eine "V"-Rolle (22) mit einem M10
x 64mm Knopfbolzen (75), zwei M10
Unterlegscheiben (71), zwei 5mm
Abstandshaltern (25) und einer M10 Nylon-
Verschlussmutter (73) am Schwenkarm (16).
Achten Sie darauf, dass das Druckbügelkabel
(30) unter den angezeigten, angeschweißten
Stiften vorbeigeführt wird.
10. Befestigen Sie eine 2 3/4" Rolle (23) mit einem
M10 x 53mm Knopfbolzen (61), zwei M10
Unterlegscheiben, zwei 5mm Abstandshaltern
(25), zwei Fingerschutzstücken (27), und eine
M10 Nylon-Verschlussmutter (73) am linken
Druckbügel (8). Siehe Detailabbildung.
Orientieren Sie die Fingerschütze und die
Rolle wie angegeben. Achten Sie darauf, dass
das Druckbügelkabel (30) in der Rille der Rolle
verläuft.
8
16
58
8
3
69
58
9
Angesch-
16
weißter Stift
71
73
30
71
75
25
25
Angesch-
weißter Stift
22
10
27
27
23
23
73
30
71
25
27
25
71
8
61
9
30
27
