DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE

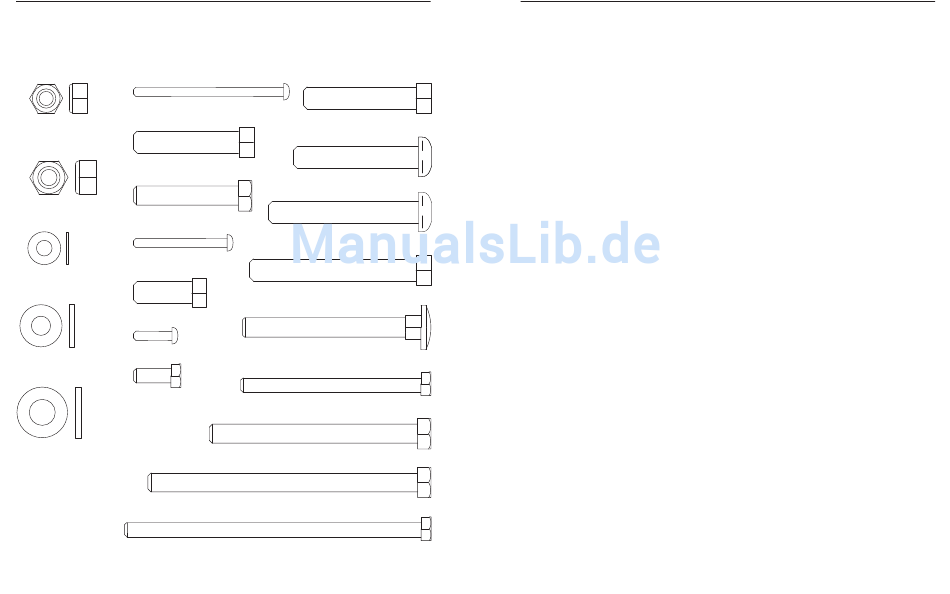

Dieses Diagramm hilft Ihnen bei der Identifikation der kleinen Montageteile. Die Zahl in Klammern unter jedem Teil
ist die Bestell-Nummer der TEILELISTE in der Mitte dieser Bedienungsanleitung. Anmerkung: Einige kleine
Teile können eventuell schon für den Transport angebracht. Falls ein Teil nicht im Teilebeutel ist, sehen
Sie nach ob es schon befestigt ist.
M4 x 64mm Schraube (81)
M8 Nylon-
Verschlussmutter (74)
M10 x 45mm Bolzen (65)
M10 Nylon-
M8 x 45mm Bolzen (57)
Verschlussmutter (73)
M4 x 40mm Schraube (46)
M6 Unterlegscheibe (78)
M10 x 25mm Schraube (58)
M4 x 16mm Schraube (70)
M8 Unterlegscheibe (72)
M6 x 16mm Schraube (60)
M10 Unterlegscheibe (71)
M10 x 48mm Bolzen (62)
M10 x 53mm Knopfbolzen (61)
M10 x 64mm Knopfbolzen (75)
M10 x 71mm Bolzen (67)
M8 x 76mm Einsteckbolzen (59)
M6 x 77mm Schraube (68)
M8 x 89mm Bolzen (64)
M8 x 115mm Bolzen (76)
M6 x 127mm Schraube (79)
TEILELISTE—Modell-Nr. WEEVSY2985.0
Nr.
Zahl
Beschreibung
1
1
Basis
2
1
Basisplatte
3
1
Pfosten
4
1
Oberer Rahmen
5
1
Hinterer Stabilisator
6
1
Sitzrahmen
7
1
Beinhebel
8
2
Druckbügel
9
1
Hockenstange
10
2
Gewichtsführung
11
1
Gewichtsrohr
12
1
Gewichtsrohrstoßdämpfer
13
1
Abdeckplatte
14
1
Untere Abdeckung
15
1
Obere Abdeckung
16
2
Schwenkarm
17
12
Gewicht
18
1
Rückenlehne
19
1
Sitz
20
1
Polsterrohr
21
4
Schaumstoffpolster
22
2
"V"-Rolle
23
4
2 3/4" Rolle
24
5
3 1/2" Rolle
25
8
5mm Abstandshalter
26
2
Fingerschutzhalbstück
27
4
Fingerschutzstück
28
5
Kabelführung
29
4
Rollenabdeckung
30
1
Druckbügelkabel
31
2
Verlängerungskabel
32
2
Rollengehäuse
33
2
Griff
34
2
Verlängerungsriemen
35
1
Hockenstangenpolsterung
36
1
Fußgelenksriemen
37
6
Kabelklemme
38
2
Basiskappen
39
4
64mm runde Außenkappe
40
4
19mm runde Innenkappe
41
2
51mm runde Innenkappe
42
1
110mm runde Innenkappe
43
2
Druckbügelkappe
# Weist auf ein nicht abgebildetes Teil hin. Angaben können ohne Widerruf verändert werden. Information zur
Bestellung von Ersatzteilen finden Sie auf der Rückseite der Bedienungsanleitung.
R0905A
Nr.
Zahl
Beschreibung
44
2
32mm runde Innenkappe
45
1
51mm x 76mm Innenkappe
46
4
M4 x 40mm Schraube
47
2
25mm Abstandshalter
48
2
38mm Abstandshalter
49
1
Stoßdämpfer
50
2
Gewichtsstoßdämpfer
51
4
Schwenkarmbuchse
52
1
Schloss
53
1
Sicherungsstift
54
1
Rollzapfen
55
1
Gewichtsschlüssel
56
2
25mm runde Innenkappe
57
3
M8 x 45mm Bolzen
58
16
M10 x 25mm Schraube
59
2
M8 x 76mm Einsteckbolzen
60
4
M6 x 16mm Schraube
61
2
M10 x 53mm Knopfbolzen
62
1
M10 x 48mm Bolzen
63
2
51mm dünne, runde Innenkappe
64
2
M8 x 89mm Bolzen
65
4
M10 x 45mm Bolzen
66
2
Ösenhaken
67
1
M10 x 71mm Bolzen
68
1
M6 x 77mm Schraube
69
2
M4 x 5mm Schraube
70
5
M4 x 16mm Schraube
71
12
M10 Unterlegscheibe
72
10
M8 Unterlegscheibe
73
12
M10 Nylon-Verschlussmuttern
74
11
M8 Nylon-Verschlussmuttern
75
2
M10 x 64mm Knopfbolzen
76
2
M8 x 115mm Bolzen
77
2
M5 x 15mm Schraube
78
2
M6 Unterlegscheibe
79
1
M6 x 127mm Schraube
80
2
M10 x 50mm Knopfbolzen
81
2
M4 x 64mm Schraube
82
1
Hockenstangenhaken
#
1
Bedienungsanleitung
#
1
Trainingsplakat
#
1
Inbusschlüssel
